Электродвигатель 5АМН 315S2

О двигателе

Асинхронный электродвигатель повышенной мощности 200 кВт. Степень защиты IP23 означает продуваемую конструкцию: защита от капель и крупных предметов есть, от пыли и брызг — нет. Двухполюсное исполнение с синхронной частотой 3000 об/мин. Открытая конструкция особенно выигрышна на высоких оборотах: интенсивный обдув позволяет снять с того же железа больше мощности. Обозначение 5АМН относится к более позднему поколению серии открытых машин, чем 4АМН. В обозначении число 315 — высота оси вращения в миллиметрах, буква S — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Горнообогатительные комбинаты
• Энергетика — вспомогательное оборудование котельных и станций
• Насосные станции и водоканалы — приводы центробежных насосов
• Целлюлозно-бумажная промышленность
• Металлообработка — приводы станков и прокатного оборудования

Условия эксплуатации и монтаж

• Открытое исполнение требует защищённой установки: запылённая или влажная среда для этой серии не подходит
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Вес 985 кг — проверьте несущую способность рамы и пути подачи оборудования

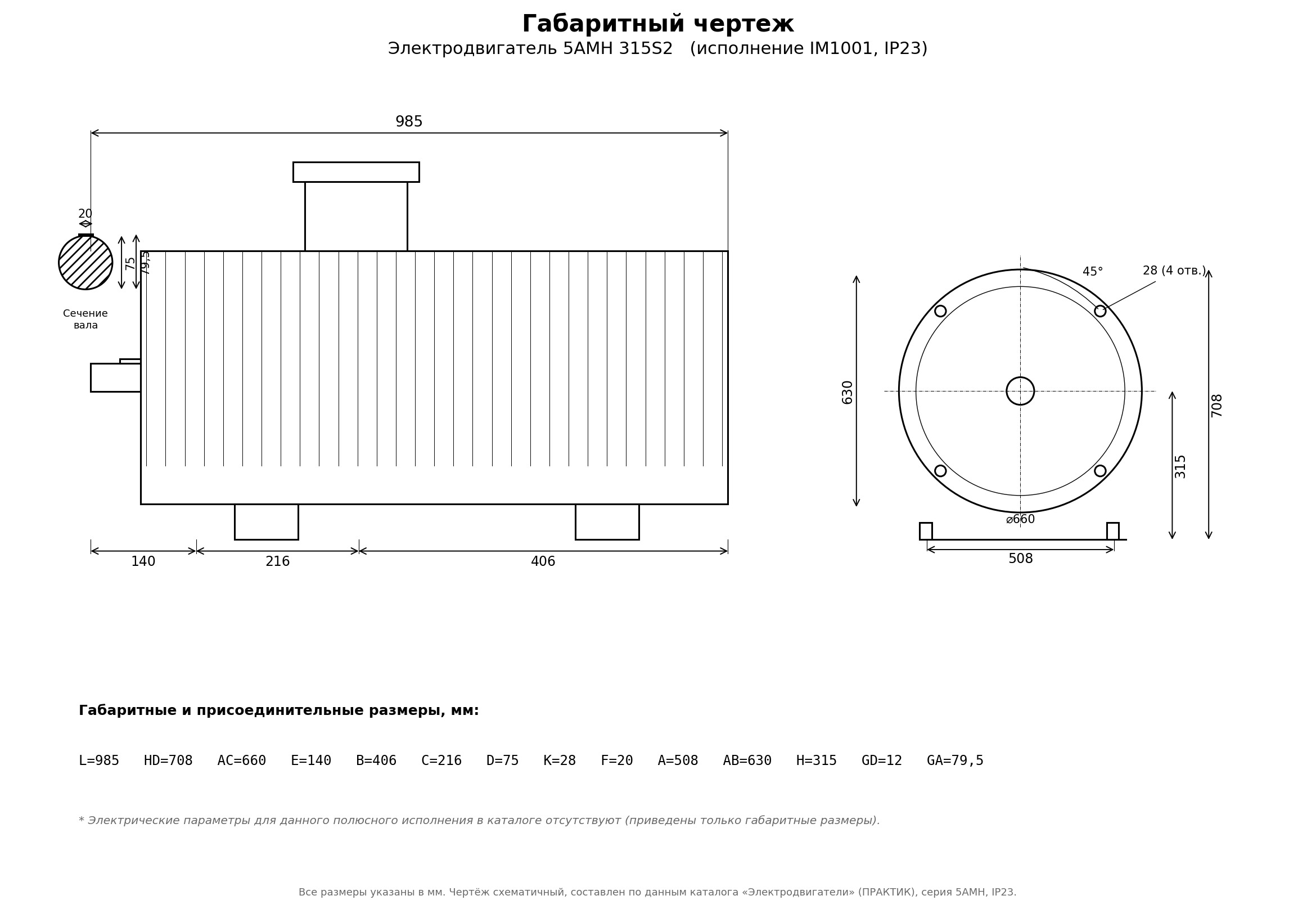

• Высота оси вращения 315 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения
• Напряжение питания и схему соединения обмоток уточните до подключения

Назначение

Назначение — привод стационарных машин в цеховых условиях. Сочетание 200 кВт и 3000 об/мин подбирается под момент сопротивления механизма с учётом того, что установка возможна только в защищённом помещении.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• Заявленные КПД 95 % и cos φ 0,9 позволяют оценить реальное потребление до покупки
• Кратность пускового тока 6,8 — данные для проверки, потянет ли сеть прямой пуск
• В отличие от закрытых серий АИР и 5АИ, эта машина продувается насквозь — отсюда меньшая масса при равной мощности и ограничение по месту установки

Электрогидромаш поставляет открытые электродвигатели 5АМН и 4АМН с гарантией. Если сомневаетесь, подойдёт ли исполнение IP23 для вашего помещения — опишите условия, подскажем и предложим закрытый аналог при необходимости.
