Электродвигатель 5АМН 280S8

О двигателе

Асинхронный электродвигатель повышенной мощности 75 кВт. Ключевая особенность серии — открытое исполнение со степенью защиты IP23. Корпус имеет вентиляционные окна, охлаждающий воздух проходит внутри машины и обдувает обмотки напрямую. Восемь полюсов, 750 об/мин. Машина для механизмов, где скорость не нужна, а важны плавность хода и долгий межремонтный интервал. Обозначение 5АМН относится к более позднему поколению серии открытых машин, чем 4АМН. В обозначении число 280 — высота оси вращения в миллиметрах, буква S — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Компрессорные установки промышленных предприятий
• Целлюлозно-бумажная промышленность
• Вентиляция и дымоудаление — приводы вентиляторов и дымососов
• Насосные станции и водоканалы — приводы центробежных насосов
• Деревообрабатывающие производства

Условия эксплуатации и монтаж

• Степень защиты IP23 не рассчитана на пыль и брызги — двигатель ставится только в закрытом помещении с чистым воздухом
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Масса 680 кг — для монтажа потребуется грузоподъёмная техника и подготовленный фундамент

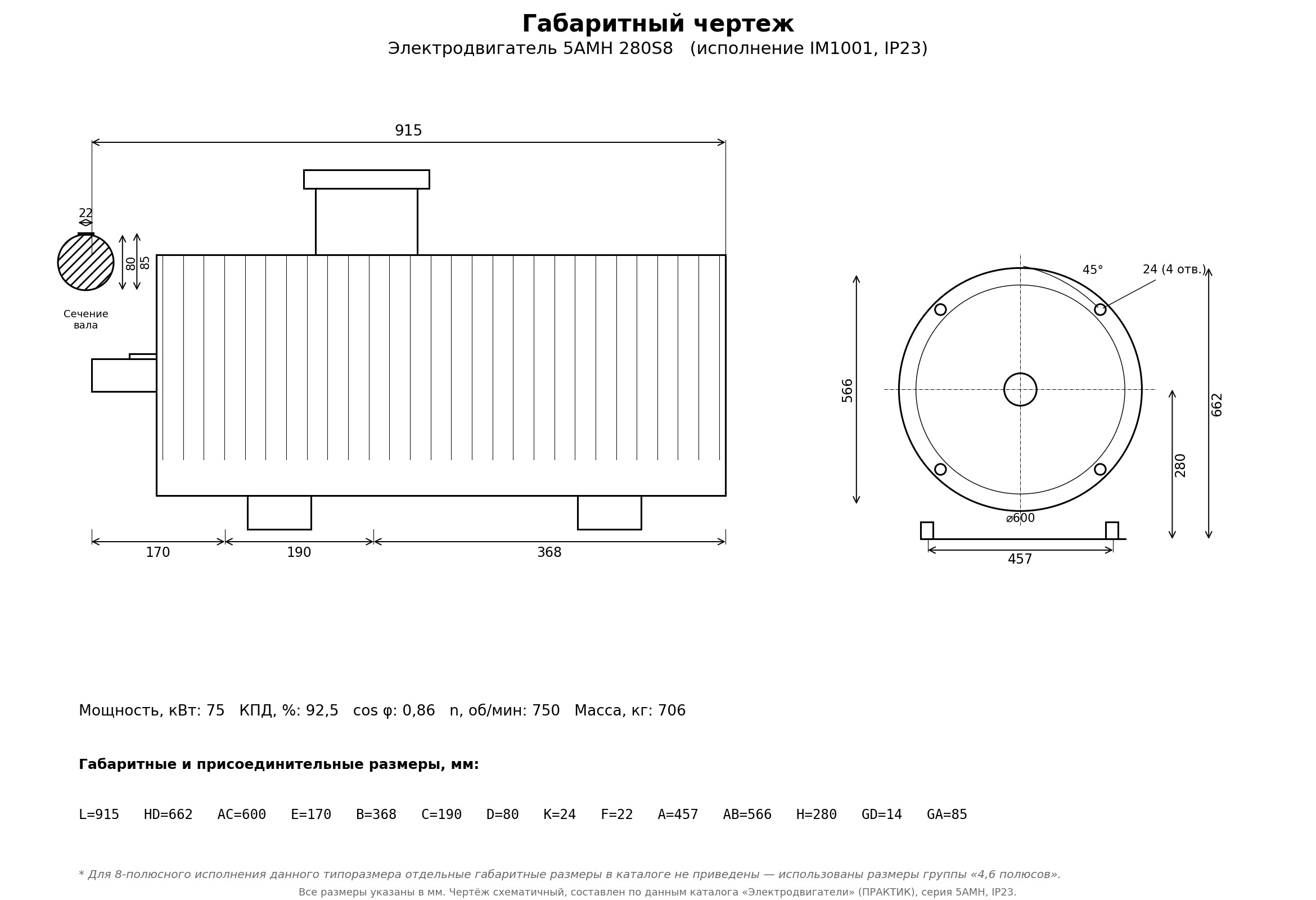

• Высота оси вращения 280 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Монтажное исполнение и присоединительные размеры согласуйте с менеджером: серия выпускалась в нескольких вариантах
• Напряжение питания и схему соединения обмоток уточните до подключения

Назначение

Двигатель предназначен для привода промышленного оборудования повышенной мощности. Номинал 75 кВт при синхронной частоте 750 об/мин рассчитан на насосы, компрессоры и вентиляторы, работающие в закрытом помещении.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• По паспорту КПД 92,5 %, коэффициент мощности 0,8 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратность пускового тока 5,5 — данные для проверки, потянет ли сеть прямой пуск
• Главное отличие от общепромышленных АИР и 5АИ — открытое исполнение IP23 вместо закрытого IP54: выше удельная мощность, но установка только в помещении

Купить двигатель 5АМН или 4АМН можно в Электрогидромаше: гарантия, отгрузка по России, помощь в подборе. Проверим совместимость по присоединительным размерам с заменяемой машиной.
