Электродвигатель 5АМН 280S6

О двигателе

Асинхронный электродвигатель повышенной мощности 90 кВт. Ключевая особенность серии — открытое исполнение со степенью защиты IP23. Корпус имеет вентиляционные окна, охлаждающий воздух проходит внутри машины и обдувает обмотки напрямую. Шестиполюсное исполнение, синхронная частота 1000 об/мин. Пониженные обороты дают спокойный ход, а открытая конструкция удерживает массу в разумных пределах. 5АМН — актуальное поколение продуваемых двигателей; по присоединительным размерам совместимо с 5АН и АМН. В обозначении число 280 — высота оси вращения в миллиметрах, буква S — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Насосные станции и водоканалы — приводы центробежных насосов
• Энергетика — вспомогательное оборудование котельных и станций
• Химическая и нефтехимическая промышленность
• Горнообогатительные комбинаты
• Целлюлозно-бумажная промышленность

Условия эксплуатации и монтаж

• Степень защиты IP23 не рассчитана на пыль и брызги — двигатель ставится только в закрытом помещении с чистым воздухом
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Масса машины 715 кг: фундамент рассчитывается с учётом динамических нагрузок

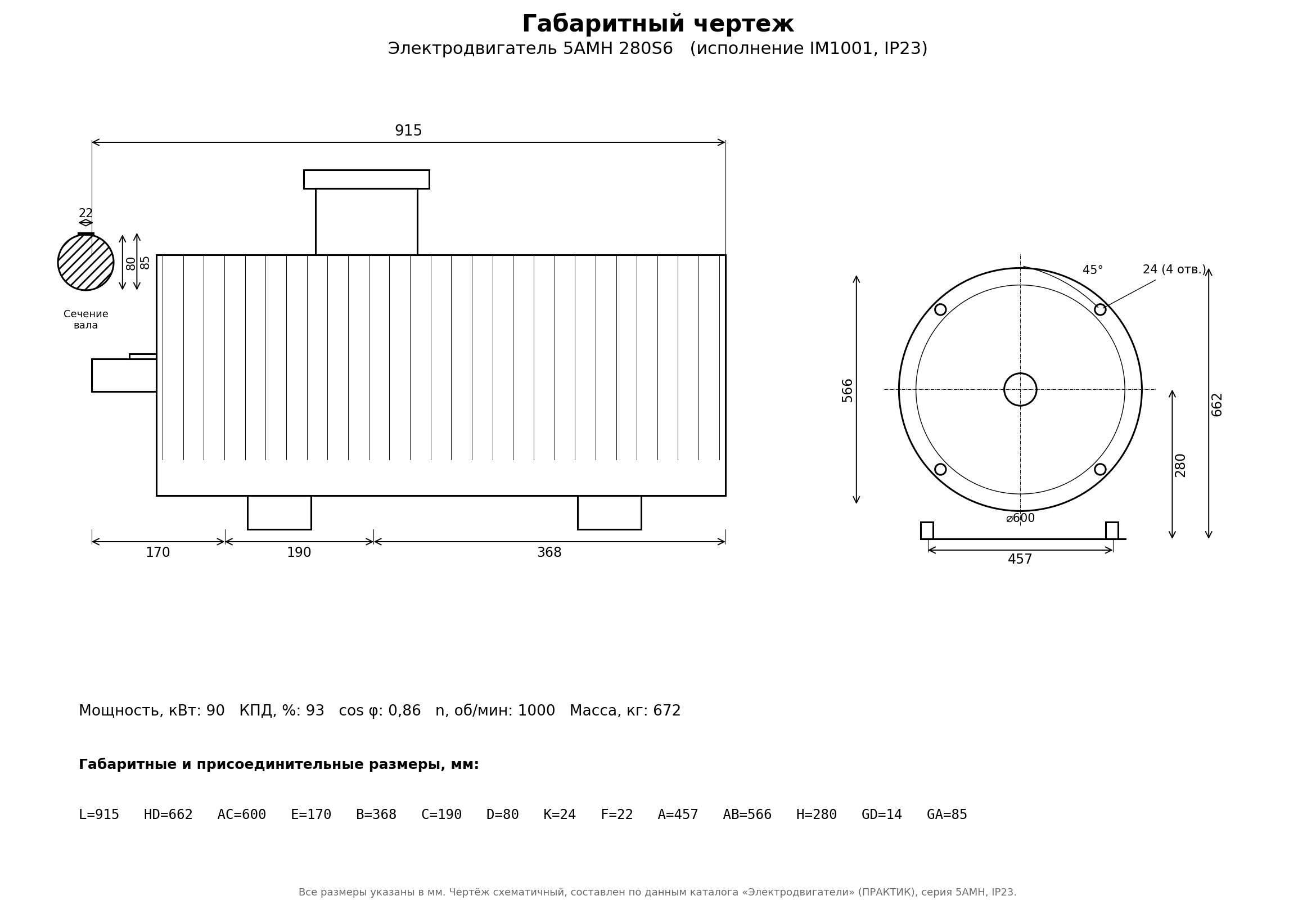

• Высота оси вращения 280 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения
• Монтажное исполнение и присоединительные размеры согласуйте с менеджером: серия выпускалась в нескольких вариантах

Назначение

Двигатель предназначен для привода промышленного оборудования повышенной мощности. Номинал 90 кВт при синхронной частоте 1000 об/мин рассчитан на насосы, компрессоры и вентиляторы, работающие в закрытом помещении.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Открытое исполнение IP23 даёт более эффективный отвод тепла: при равной мощности машина компактнее и легче закрытого аналога АИР или 5АИ
• Заявленные КПД 93 % и cos φ 0,83 позволяют оценить реальное потребление до покупки
• Кратность пускового тока 5,8 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Электрогидромаш — поставка двигателей открытого исполнения повышенной мощности. Пришлите марку заменяемого агрегата, подберём аналог и уточним монтажное исполнение.
