Электродвигатель 5АМН 280S4

О двигателе

Асинхронный электродвигатель повышенной мощности 132 кВт. Исполнение открытое, IP23. Вентиляционные окна в корпусе и внутренний обдув обмоток — за счёт этого с того же железа снимается больше киловатт. Четыре полюса, синхронная частота 1500 об/мин. Универсальное сочетание момента и скорости, под которое спроектировано большинство насосов и редукторов. Обозначение 5АМН относится к более позднему поколению серии открытых машин, чем 4АМН. В обозначении число 280 — высота оси вращения в миллиметрах, буква S — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Насосные станции и водоканалы — приводы центробежных насосов
• Химическая и нефтехимическая промышленность
• Деревообрабатывающие производства
• Компрессорные установки промышленных предприятий
• Металлообработка — приводы станков и прокатного оборудования

Условия эксплуатации и монтаж

• Открытое исполнение требует защищённой установки: запылённая или влажная среда для этой серии не подходит
• Помещение должно обеспечивать приток чистого воздуха: через машину проходит весь охлаждающий поток
• Масса 720 кг — для монтажа потребуется грузоподъёмная техника и подготовленный фундамент

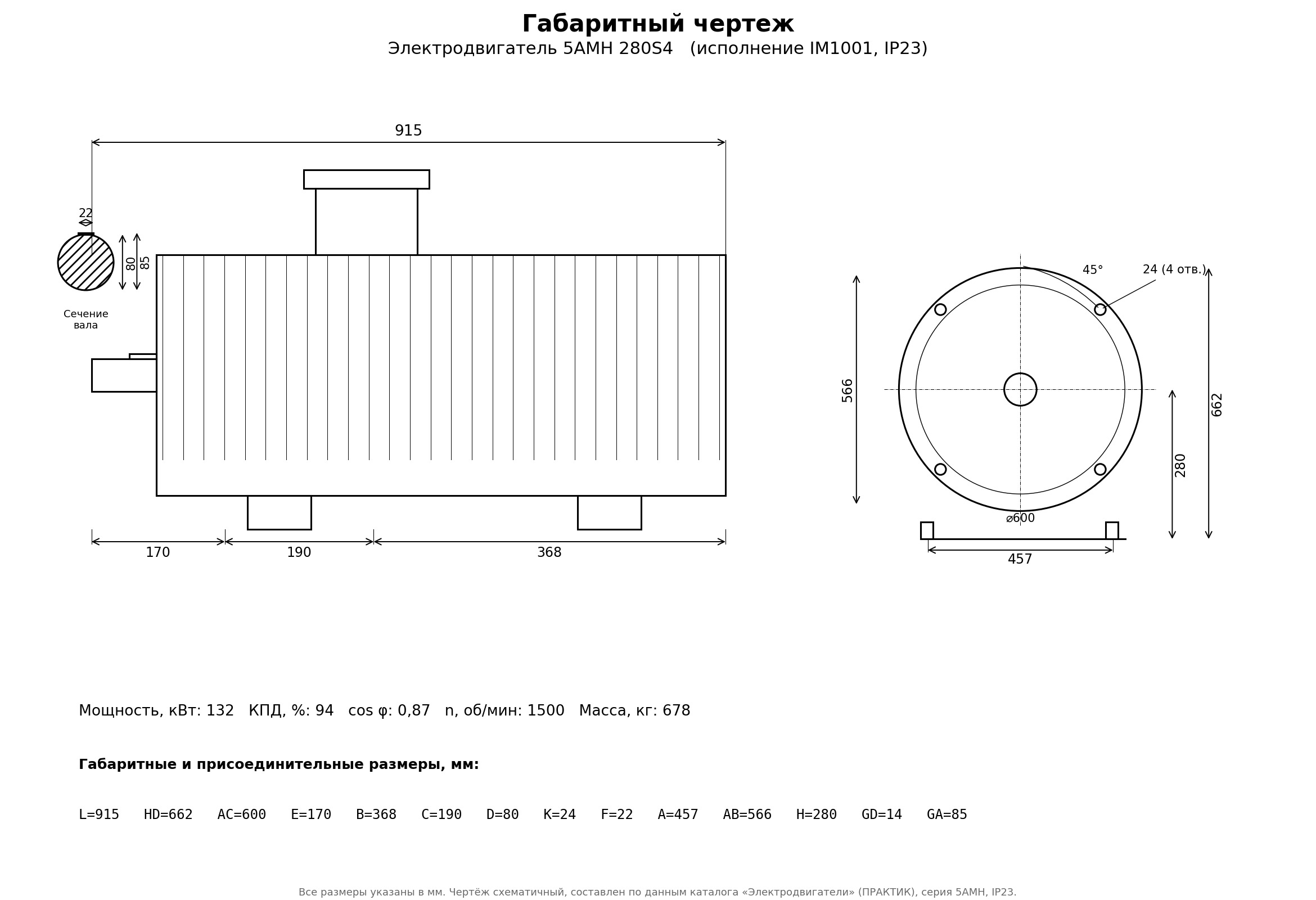

• Высота оси вращения 280 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Класс изоляции, режим работы и климатическое исполнение уточняйте при заказе — в каталожных данных по этой позиции они не приведены
• Напряжение питания и схему соединения обмоток уточните до подключения

Назначение

Применяется в приводах основного технологического оборудования: 132 кВт при 1500 об/мин. Открытое исполнение ограничивает установку закрытыми помещениями с чистым воздухом.

Преимущества

• Открытое исполнение IP23 даёт более эффективный отвод тепла: при равной мощности машина компактнее и легче закрытого аналога АИР или 5АИ
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• По паспорту КПД 94 %, коэффициент мощности 0,87 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратность пускового тока 6,5 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Купить двигатель 5АМН или 4АМН можно в Электрогидромаше: гарантия, отгрузка по России, помощь в подборе. Проверим совместимость по присоединительным размерам с заменяемой машиной.
