Электродвигатель 5АМН 250М6

О двигателе

Асинхронный электродвигатель повышенной мощности 75 кВт. Степень защиты IP23 означает продуваемую конструкцию: защита от капель и крупных предметов есть, от пыли и брызг — нет. Шестиполюсное исполнение, синхронная частота 1000 об/мин. Пониженные обороты дают спокойный ход, а открытая конструкция удерживает массу в разумных пределах. 5АМН — актуальное поколение продуваемых двигателей; по присоединительным размерам совместимо с 5АН и АМН. В обозначении число 250 — высота оси вращения в миллиметрах, буква М — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Химическая и нефтехимическая промышленность
• Энергетика — вспомогательное оборудование котельных и станций
• Насосные станции и водоканалы — приводы центробежных насосов
• Целлюлозно-бумажная промышленность
• Вентиляция и дымоудаление — приводы вентиляторов и дымососов

Условия эксплуатации и монтаж

• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Степень защиты IP23 не рассчитана на пыль и брызги — двигатель ставится только в закрытом помещении с чистым воздухом
• Масса машины 565 кг: фундамент рассчитывается с учётом динамических нагрузок

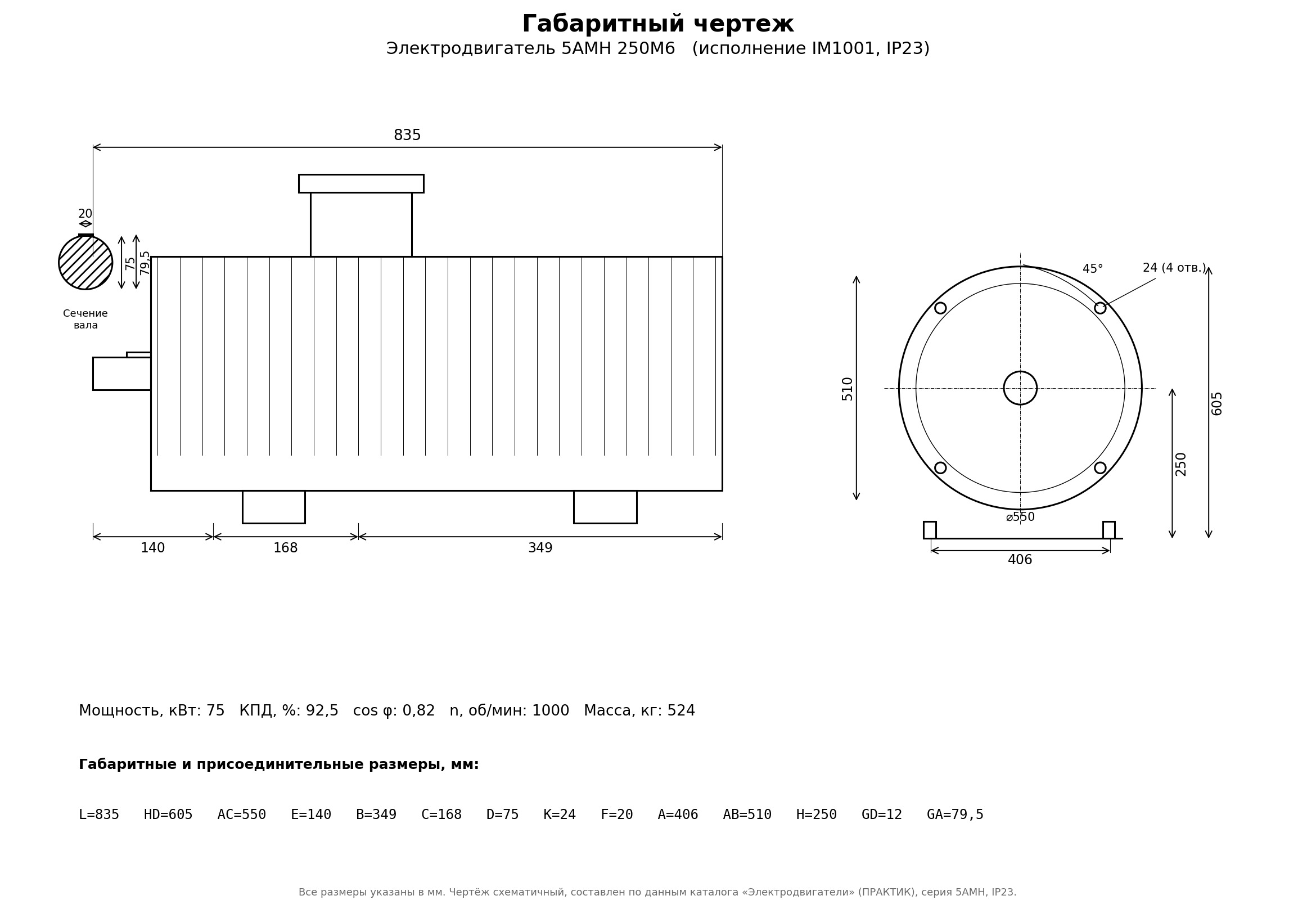

• Высота оси вращения 250 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения
• Монтажное исполнение и присоединительные размеры согласуйте с менеджером: серия выпускалась в нескольких вариантах

Назначение

Применяется в приводах основного технологического оборудования: 75 кВт при 1000 об/мин. Открытое исполнение ограничивает установку закрытыми помещениями с чистым воздухом.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• Коэффициент полезного действия 92,5 % при cos φ 0,82 нужен для расчёта сечения кабеля и уставок защиты
• Кратность пускового тока 6,5 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Электрогидромаш — поставка двигателей открытого исполнения повышенной мощности. Пришлите марку заменяемого агрегата, подберём аналог и уточним монтажное исполнение.
