Электродвигатель 5АМН 280М4

О двигателе

Асинхронный электродвигатель повышенной мощности 160 кВт. Исполнение открытое, IP23. Вентиляционные окна в корпусе и внутренний обдув обмоток — за счёт этого с того же железа снимается больше киловатт. Синхронная частота 1500 об/мин при четырёх полюсах. Продуваемое исполнение позволяет держать этот номинал в меньшем габарите, чем закрытая машина. Серия 5АМН — модернизированное поколение открытых двигателей, пришедшее на смену 4АМН. В обозначении число 280 — высота оси вращения в миллиметрах, буква М — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Целлюлозно-бумажная промышленность
• Горнообогатительные комбинаты
• Металлообработка — приводы станков и прокатного оборудования
• Энергетика — вспомогательное оборудование котельных и станций
• Вентиляция и дымоудаление — приводы вентиляторов и дымососов

Условия эксплуатации и монтаж

• Помещение должно обеспечивать приток чистого воздуха: через машину проходит весь охлаждающий поток
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• При массе 791 кг двигатель устанавливают краном: заложите это в план работ

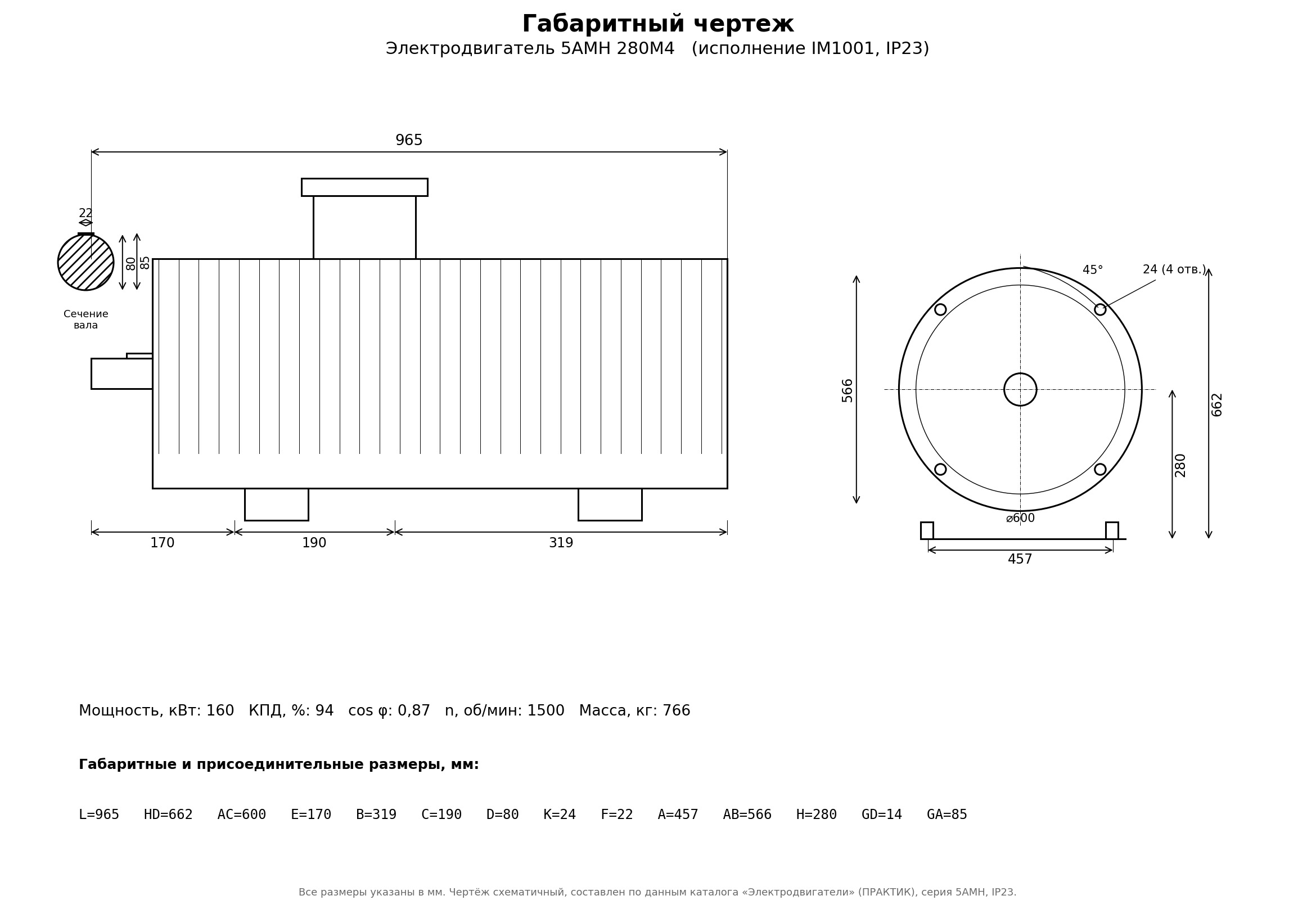

• Высота оси вращения 280 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Класс изоляции, режим работы и климатическое исполнение уточняйте при заказе — в каталожных данных по этой позиции они не приведены
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения

Назначение

Используется как приводной двигатель насосных, компрессорных и вентиляционных агрегатов. Паспортные параметры — 160 кВт, синхронная частота 1500 об/мин.

Преимущества

• Открытое исполнение IP23 даёт более эффективный отвод тепла: при равной мощности машина компактнее и легче закрытого аналога АИР или 5АИ
• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Коэффициент полезного действия 94 % при cos φ 0,87 нужен для расчёта сечения кабеля и уставок защиты
• Кратность пускового тока 6,5 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Электрогидромаш подберёт открытый двигатель под вашу задачу и проверит, допускает ли помещение установку исполнения IP23. Гарантия, склад, техническая поддержка.
