Электродвигатель 5АМН 280М2

О двигателе

Асинхронный электродвигатель повышенной мощности 160 кВт. Исполнение открытое, IP23. Вентиляционные окна в корпусе и внутренний обдув обмоток — за счёт этого с того же железа снимается больше киловатт. Исполнение на два полюса, 3000 об/мин. Верхняя граница скоростного ряда при питании от сети 50 Гц. 5АМН — актуальное поколение продуваемых двигателей; по присоединительным размерам совместимо с 5АН и АМН. В обозначении число 280 — высота оси вращения в миллиметрах, буква М — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Целлюлозно-бумажная промышленность
• Металлообработка — приводы станков и прокатного оборудования
• Химическая и нефтехимическая промышленность
• Энергетика — вспомогательное оборудование котельных и станций
• Компрессорные установки промышленных предприятий

Условия эксплуатации и монтаж

• Открытое исполнение требует защищённой установки: запылённая или влажная среда для этой серии не подходит
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Масса 688 кг — для монтажа потребуется грузоподъёмная техника и подготовленный фундамент

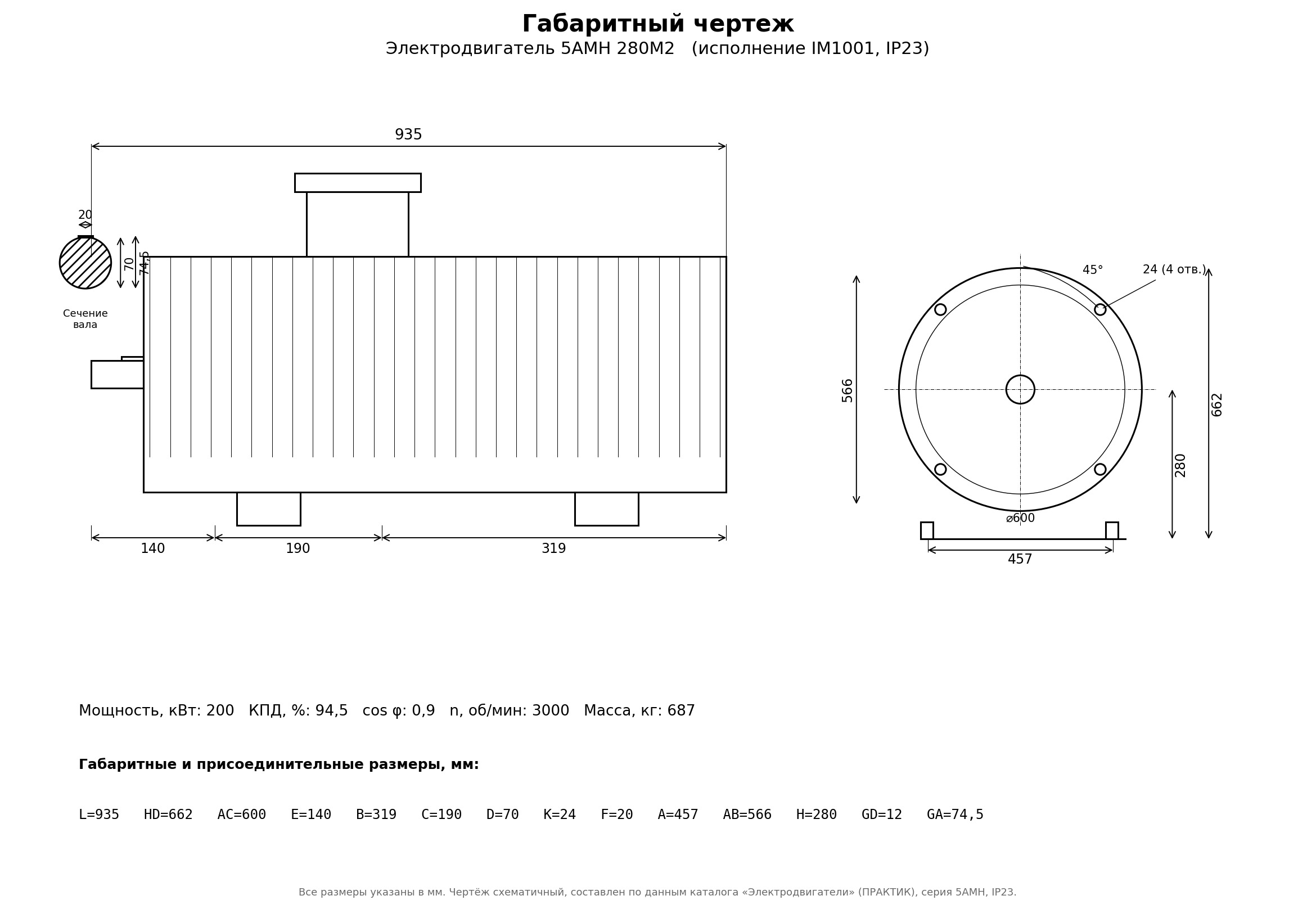

• Высота оси вращения 280 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Монтажное исполнение и присоединительные размеры согласуйте с менеджером: серия выпускалась в нескольких вариантах
• Напряжение питания и схему соединения обмоток уточните до подключения

Назначение

Служит источником механической энергии для машин повышенной мощности. При 160 кВт и 3000 об/мин двигатель рассчитан на продолжительную работу под ровной нагрузкой.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Открытое исполнение IP23 даёт более эффективный отвод тепла: при равной мощности машина компактнее и легче закрытого аналога АИР или 5АИ
• КПД 94 % и cos φ 0,89 — исходные данные для расчёта потребления и подбора пусковой аппаратуры
• Кратность пускового тока 6,2 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Заказать 5АМН или 4АМН в Электрогидромаше: гарантия производителя, доставка в регионы, консультация инженера. Поможем сопоставить габарит и мощность с вашим механизмом.
