Электродвигатель 5АМН 250М2

О двигателе

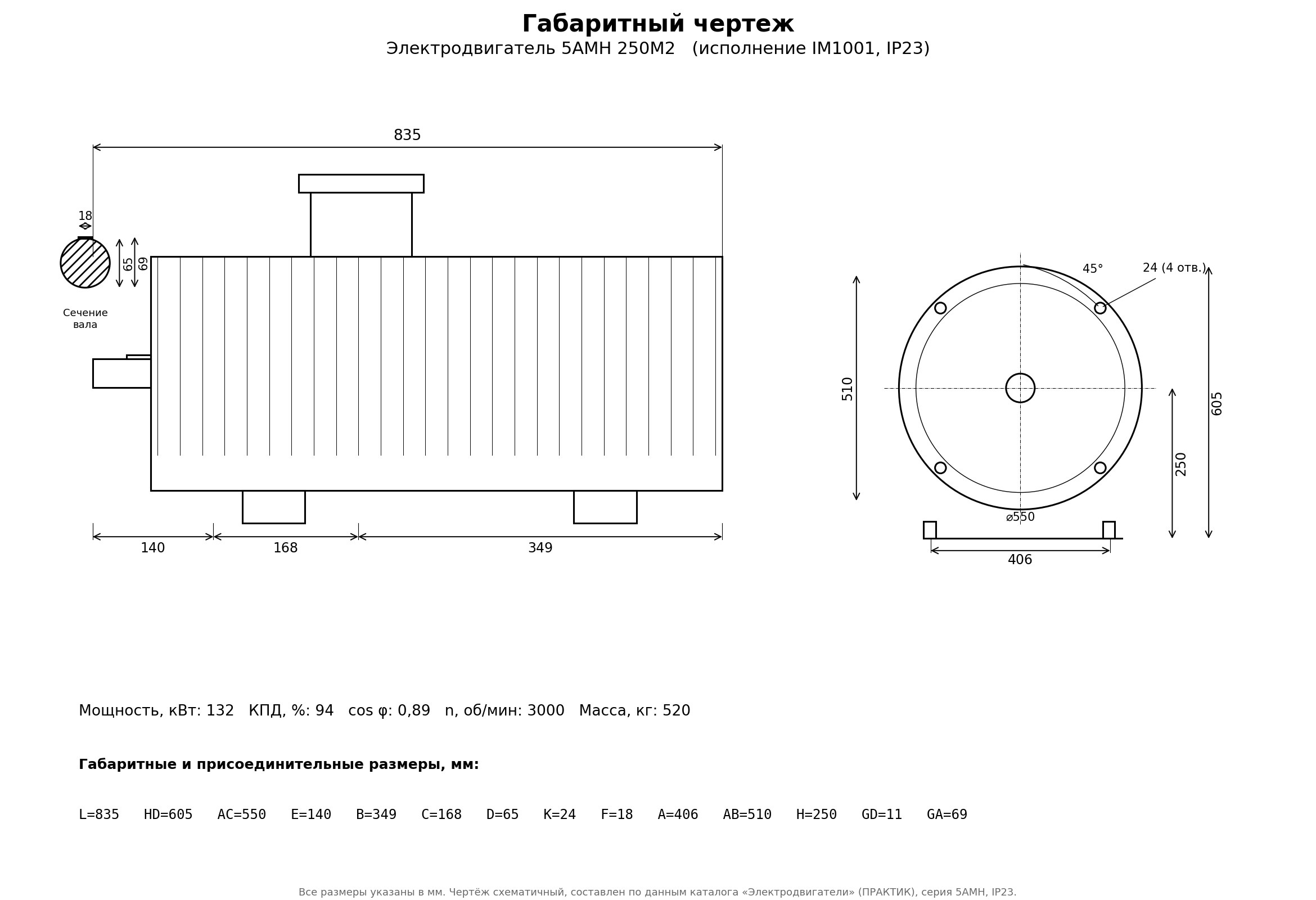

Асинхронный электродвигатель повышенной мощности 132 кВт. Двигатель выполнен со степенью защиты IP23: в отличие от закрытых АИР и 5АИ, воздух не омывает корпус снаружи, а прогоняется через внутренний объём. Исполнение на два полюса, 3000 об/мин. Верхняя граница скоростного ряда при питании от сети 50 Гц. Серия 5АМН — модернизированное поколение открытых двигателей, пришедшее на смену 4АМН. В обозначении число 250 — высота оси вращения в миллиметрах, буква М — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Целлюлозно-бумажная промышленность
• Насосные станции и водоканалы — приводы центробежных насосов
• Металлообработка — приводы станков и прокатного оборудования
• Энергетика — вспомогательное оборудование котельных и станций
• Горнообогатительные комбинаты

Условия эксплуатации и монтаж

• Степень защиты IP23 не рассчитана на пыль и брызги — двигатель ставится только в закрытом помещении с чистым воздухом
• Помещение должно обеспечивать приток чистого воздуха: через машину проходит весь охлаждающий поток
• При массе 520 кг двигатель устанавливают краном: заложите это в план работ
• Высота оси вращения 250 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Монтажное исполнение и присоединительные размеры согласуйте с менеджером: серия выпускалась в нескольких вариантах
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения

Назначение

Применяется в приводах основного технологического оборудования: 132 кВт при 3000 об/мин. Открытое исполнение ограничивает установку закрытыми помещениями с чистым воздухом.

Преимущества

• Продуваемая конструкция удерживает температуру обмотки ниже при длительной работе под полной нагрузкой
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• Энергетические показатели известны заранее: КПД 94 %, cos φ 0,89
• Кратность пускового тока 6,8 — данные для проверки, потянет ли сеть прямой пуск
• В отличие от закрытых серий АИР и 5АИ, эта машина продувается насквозь — отсюда меньшая масса при равной мощности и ограничение по месту установки

Электрогидромаш — поставка двигателей открытого исполнения повышенной мощности. Пришлите марку заменяемого агрегата, подберём аналог и уточним монтажное исполнение.
