Электродвигатель частотнорегулируемый АДЧР 315S4 Б 160кВт*1500обмин 1001 лапы ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 160 кВт. Синхронная частота 1500 об/мин при четырёх полюсах — паспортное значение для номинальных 50 Гц. Реальная скорость в частотно-регулируемом приводе определяется настройкой преобразователя. По монтажу это 1001 — лапное крепление к раме или фундаменту, характерное для машин большой мощности. Число 315 в марке соответствует высоте оси вращения в миллиметрах; полюсность указана цифрой после буквенного индекса, монтаж — четырёхзначным кодом. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Энергетика — питательные и циркуляционные насосы
• Химическая и нефтехимическая промышленность — насосные группы
• Дымососы и дутьевые вентиляторы котельных
• Горнообогатительные производства — насосы и питатели
• Системы вентиляции промышленных цехов и шахт

Условия эксплуатации и монтаж

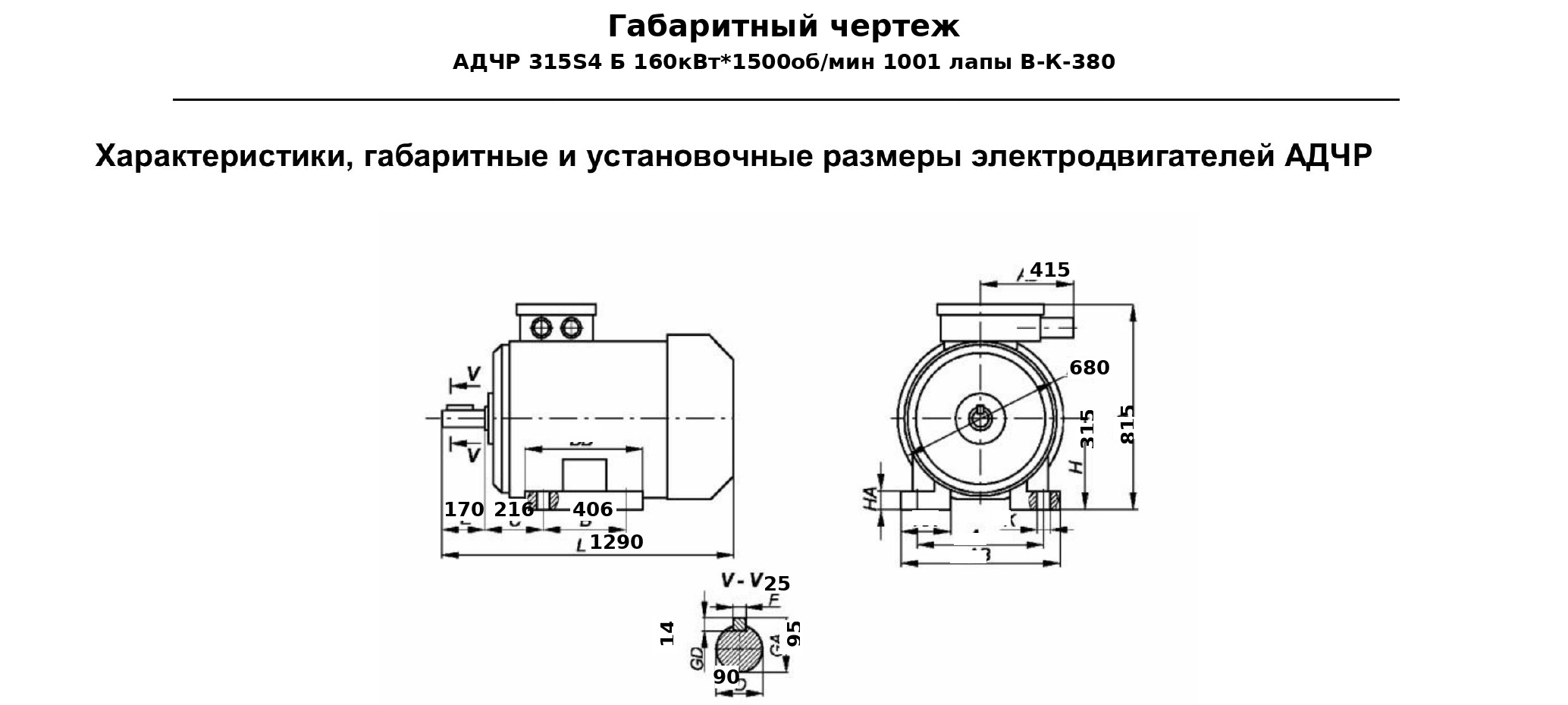

• Проверьте высоту оси вращения и межосевые размеры лап по чертежу существующей рамы
• Под двигатель этого габарита нужен фундамент, рассчитанный на массу и динамические нагрузки
• Высота оси вращения 315 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• При массе 980 кг двигатель монтируется краном; габариты 780×1220×660 мм заложите в компоновку машинного зала
• Уточните схему соединения обмоток и напряжение питания перед настройкой преобразователя
• Проверьте, есть ли на объекте нужное напряжение для питания вентилятора: оно может отличаться от силового
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Служит приводом крупных машин, где экономия от регулирования скорости окупает стоимость преобразователя. Паспортные параметры: 160 кВт, 1500 об/мин.

Преимущества

• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Пуск через преобразователь не даёт броска тока, характерного для прямого включения, — нагрузка на питающую сеть ниже
• Независимая вентиляция позволяет сохранять момент на малых оборотах — там, где двигатель без принудительного обдува пришлось бы разгружать
• Датчики температуры в обмотке защищают двигатель там, где штатной токовой защиты недостаточно: при работе от преобразователя ток может оставаться в норме, а обмотка уже перегревается
• Лапное крепление на фундамент — стандартное решение для машин большой мощности
• Заявленные КПД 94,5 % и cos φ 0,9 позволяют оценить реальное потребление до покупки
• Пусковой ток превышает номинальный в 5,5 раза, момент — в 2,1: цифры для расчёта режима прямого пуска
• В отличие от базовых серий АИР и 5АИ, АДЧР рассчитан на регулирование скорости преобразователем частоты

Заказать АДЧР в Электрогидромаше: гарантия производителя, поставка в регионы, техническая поддержка при вводе в эксплуатацию. Не уверены в монтажном исполнении — отправьте чертёж посадочного места.
