Электродвигатель частотнорегулируемый АДЧР 80В4 Б 1,5кВт*1500обмин 1081 лапы ВК220

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 1,5 кВт. Четырёхполюсная машина с номинальной синхронной частотой 1500 об/мин, предназначенная для работы в паре с преобразователем частоты. Крепление по схеме 1081, на лапах. Самое ходовое исполнение для приводов, собираемых на общей раме. Число 80 в марке соответствует высоте оси вращения в миллиметрах; полюсность указана цифрой после буквенного индекса, монтаж — четырёхзначным кодом. Двигатель укомплектован узлом независимой вентиляции с питанием 220 В и встроенной температурной защитой обмотки.

Отрасли применения

• Конвейеры и транспортёры с регулируемой скоростью подачи
• Дозирующее и фасовочное оборудование
• Приточно-вытяжная вентиляция с переменным расходом воздуха
• Очистные сооружения — насосы и воздуходувки
• Деревообработка и металлообработка — приводы с регулировкой подачи

Условия эксплуатации и монтаж

• Для ремённой передачи предусмотрите салазки: лапное исполнение допускает смещение при натяжении

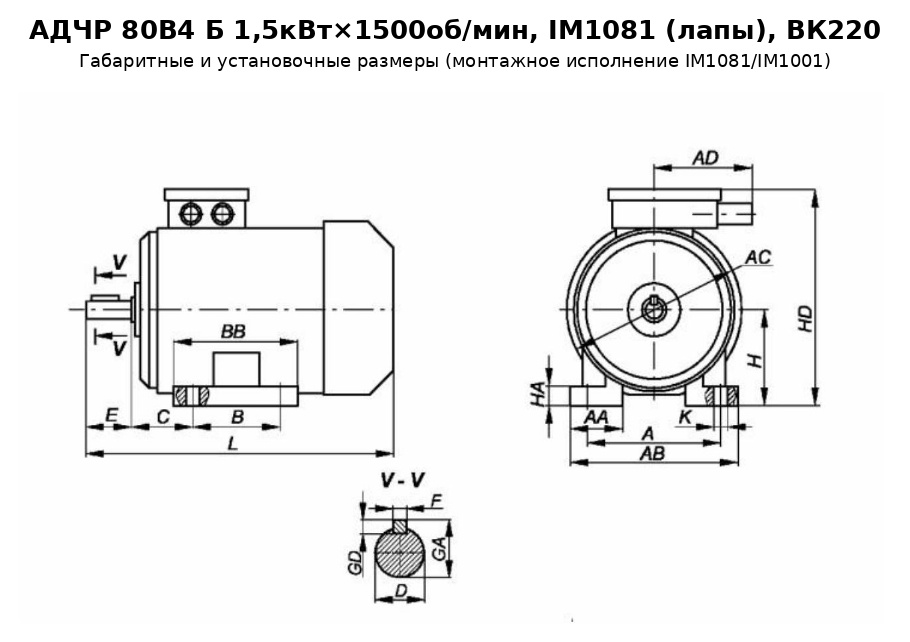

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Высота оси вращения 80 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Вес 17,3 кг, размеры 210×310×200 мм: заложите эти цифры в расчёт опорной конструкции
• Преобразователь частоты подбирается по номинальному току двигателя, а не только по мощности — сверьте оба параметра
• Узлу независимой вентиляции нужна отдельная питающая линия — заложите её в проект вместе с силовым кабелем
• Выводы встроенной температурной защиты нужно завести на термисторное реле или соответствующий вход преобразователя — иначе защита работать не будет
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Используется как приводной двигатель в схемах с преобразователем частоты. При 1,5 кВт и номинальных 1500 об/мин он рассчитан на переменный режим работы.

Преимущества

• Плавный разгон под управлением преобразователя снимает ударные нагрузки на муфту, ремень и приводимый механизм
• Отсутствие пусковых токов продлевает ресурс коммутационной аппаратуры и снижает требования к сечению кабеля
• Отдельный вентилятор питается от своей сети и работает на постоянной производительности, поэтому теплоотвод не падает вместе со скоростью привода
• Встроенная температурная защита (индекс «Б») отключает двигатель при перегреве обмотки — это критично для привода, который подолгу работает на пониженных оборотах
• Лапное исполнение позволяет регулировать положение при центровке — монтаж на существующей раме проще
• Коэффициент полезного действия 78,5 % при cos φ 0,83 нужен, чтобы посчитать нагрузку на питающую линию
• Пусковые характеристики (5,5 по току, 2,3 по моменту) нужны для расчёта аварийного режима прямого включения
• Серия АДЧР — частотно-регулируемое исполнение: в отличие от общепромышленных АИР и 5АИ, двигатель предназначен для работы от преобразователя частоты
