Электродвигатель частотнорегулируемый АДЧР 160S4 Б 15кВт*1500обмин 1081 лапы ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 15 кВт. Исполнение на четыре полюса, 1500 об/мин номинальной синхронной частоты. Самая массовая скорость в частотно-регулируемых приводах насосов и вентиляторов. Исполнение 1081, крепление на лапы. Классическая схема для установки на подготовленное основание с последующей центровкой. Обозначение читается так: 160 — высота оси вращения в миллиметрах, следом буква и число полюсов, затем мощность, обороты и код монтажного исполнения. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Приточно-вытяжная вентиляция с переменным расходом воздуха
• Насосные станции с поддержанием заданного давления
• Пищевые производства — смесители, экструдеры, транспортёры
• Деревообработка и металлообработка — приводы с регулировкой подачи
• Очистные сооружения — насосы и воздуходувки

Условия эксплуатации и монтаж

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Основание под лапы должно быть ровным, иначе при затяжке корпус поведёт
• Высота оси вращения 160 мм — проверьте совпадение с посадочным местом заменяемого двигателя

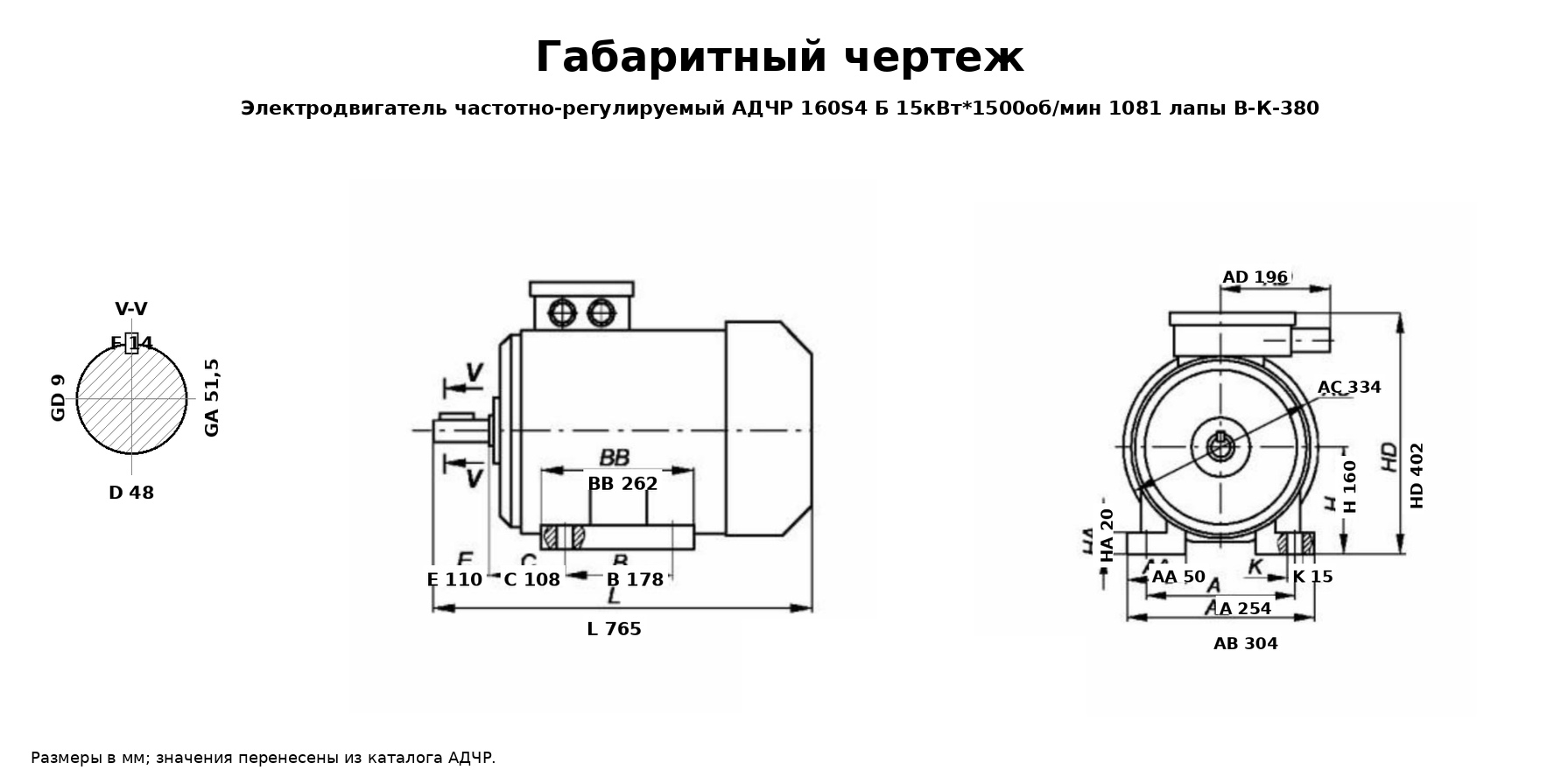

• Массогабаритные данные (132 кг, 320×670×415 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Диапазон регулирования, режим работы и способ охлаждения согласуйте с поставщиком до заказа: в каталожных данных по этой позиции они не приведены
• Вентилятор должен запускаться раньше двигателя и продолжать работу после остановки — предусмотрите это в логике управления
• Схему подключения температурной защиты уточните в паспорте: тип датчиков влияет на выбор реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Применяется там, где производительность оборудования должна меняться по сигналу датчика или заданию оператора. Номинальные параметры — 15 кВт при 1500 об/мин.

Преимущества

• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Пуск через преобразователь не даёт броска тока, характерного для прямого включения, — нагрузка на питающую сеть ниже
• Узел независимой вентиляции охлаждает двигатель постоянно, независимо от оборотов вала — у общепромышленных серий крыльчатка сидит на валу и на низкой скорости почти не обдувает машину
• Встроенная температурная защита (индекс «Б») отключает двигатель при перегреве обмотки — это критично для привода, который подолгу работает на пониженных оборотах
• Самая распространённая схема крепления: замену при необходимости найти легче, чем для фланцевых вариантов
• Энергетические показатели известны заранее: КПД 89,4 %, cos φ 0,85
• Пусковые характеристики (7,5 по току, 2,2 по моменту) нужны для расчёта аварийного режима прямого включения
• Это частотно-регулируемая серия, а не общепромышленная: АИР и 5АИ проектировались под прямое включение, АДЧР — под работу с преобразователем
