Электродвигатель частотнорегулируемый АДЧР 200L4 Б 45кВт*1500 обмин 1081 лапы ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 45 кВт. Четыре полюса, номинальная синхронная частота 1500 об/мин. Двигатель рассчитан на работу от преобразователя частоты, поэтому фактические обороты задаются приводом, а не сетью. Исполнение 1081, крепление на лапы. Классическая схема для установки на подготовленное основание с последующей центровкой. В обозначении число 200 — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов, четырёхзначный код — монтажное исполнение. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Энергетика — питательные и циркуляционные насосы
• Магистральные конвейеры с регулируемой производительностью
• Системы вентиляции промышленных цехов и шахт
• Компрессорные станции предприятий
• Целлюлозно-бумажные комбинаты

Условия эксплуатации и монтаж

• Для ремённой передачи предусмотрите салазки: лапное исполнение допускает смещение при натяжении
• Основание под лапы должно быть ровным, иначе при затяжке корпус поведёт

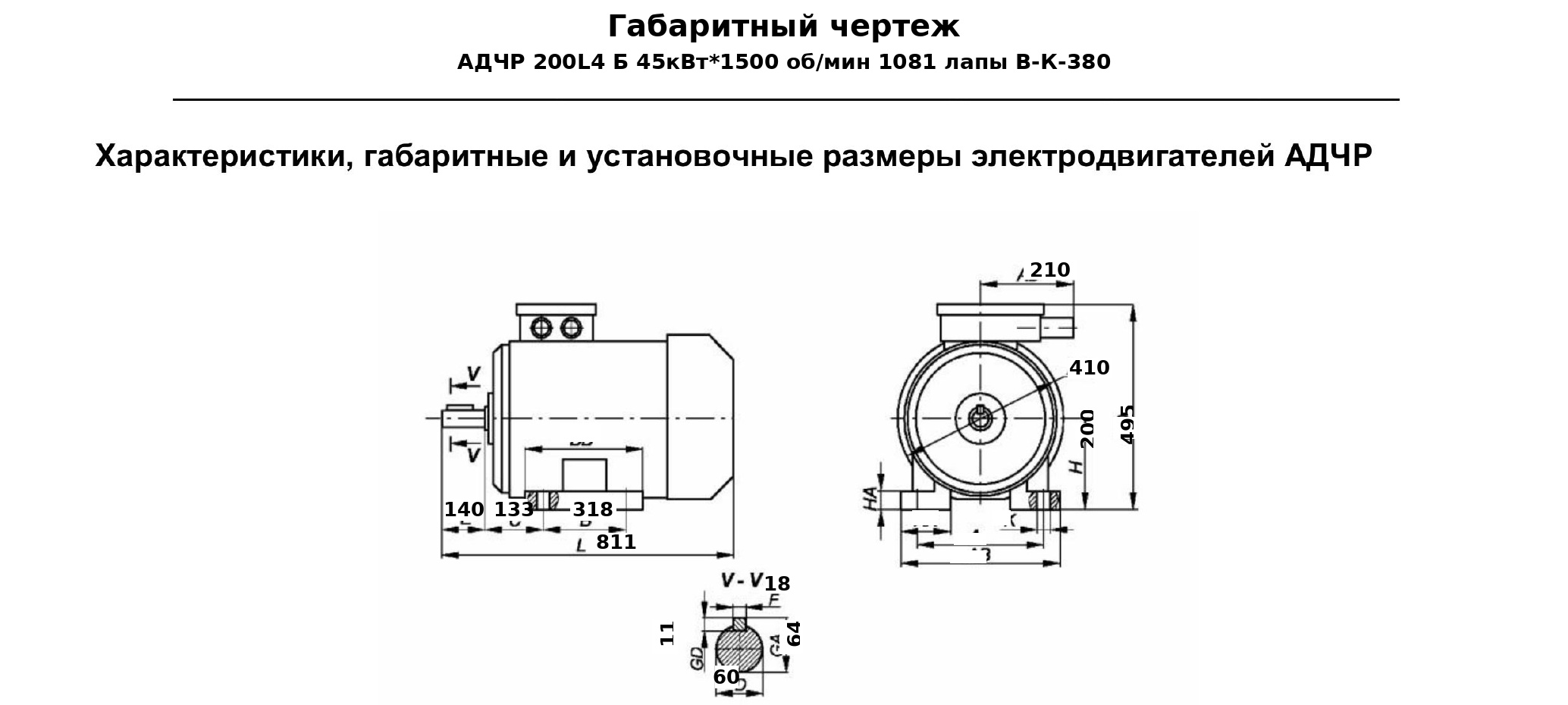

• Высота оси вращения 200 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Вес 260 кг и размеры 500×838×450 мм требуют подготовленного фундамента и проверенных путей подачи оборудования
• Преобразователь частоты подбирается по номинальному току двигателя, а не только по мощности — сверьте оба параметра
• Проверьте, есть ли на объекте нужное напряжение для питания вентилятора: оно может отличаться от силового
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод ответственных агрегатов с регулированием производительности. Номинальные 45 кВт и 1500 об/мин согласуются с параметрами преобразователя и питающей подстанции.

Преимущества

• Регулирование скорости позволяет уйти от дросселирования на насосах и вентиляторах: производительность меняется оборотами, а не задвижкой
• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Принудительный обдув снимает главное ограничение частотного регулирования: двигатель можно долго держать на низких оборотах без перегрева
• Датчики температуры в обмотке защищают двигатель там, где штатной токовой защиты недостаточно: при работе от преобразователя ток может оставаться в норме, а обмотка уже перегревается
• Лапное исполнение позволяет регулировать положение при центровке — монтаж на существующей раме проще
• Коэффициент полезного действия 92,5 % при cos φ 0,89 нужен, чтобы посчитать нагрузку на питающую линию
• Пусковые характеристики (7,5 по току, 2,2 по моменту) нужны для расчёта аварийного режима прямого включения
• Серия АДЧР — частотно-регулируемое исполнение: в отличие от общепромышленных АИР и 5АИ, двигатель предназначен для работы от преобразователя частоты

Электрогидромаш подберёт частотно-регулируемый двигатель под вашу задачу и проверит совместимость с преобразователем по току и схеме управления. Пришлите параметры привода — рассчитаем комплект.
