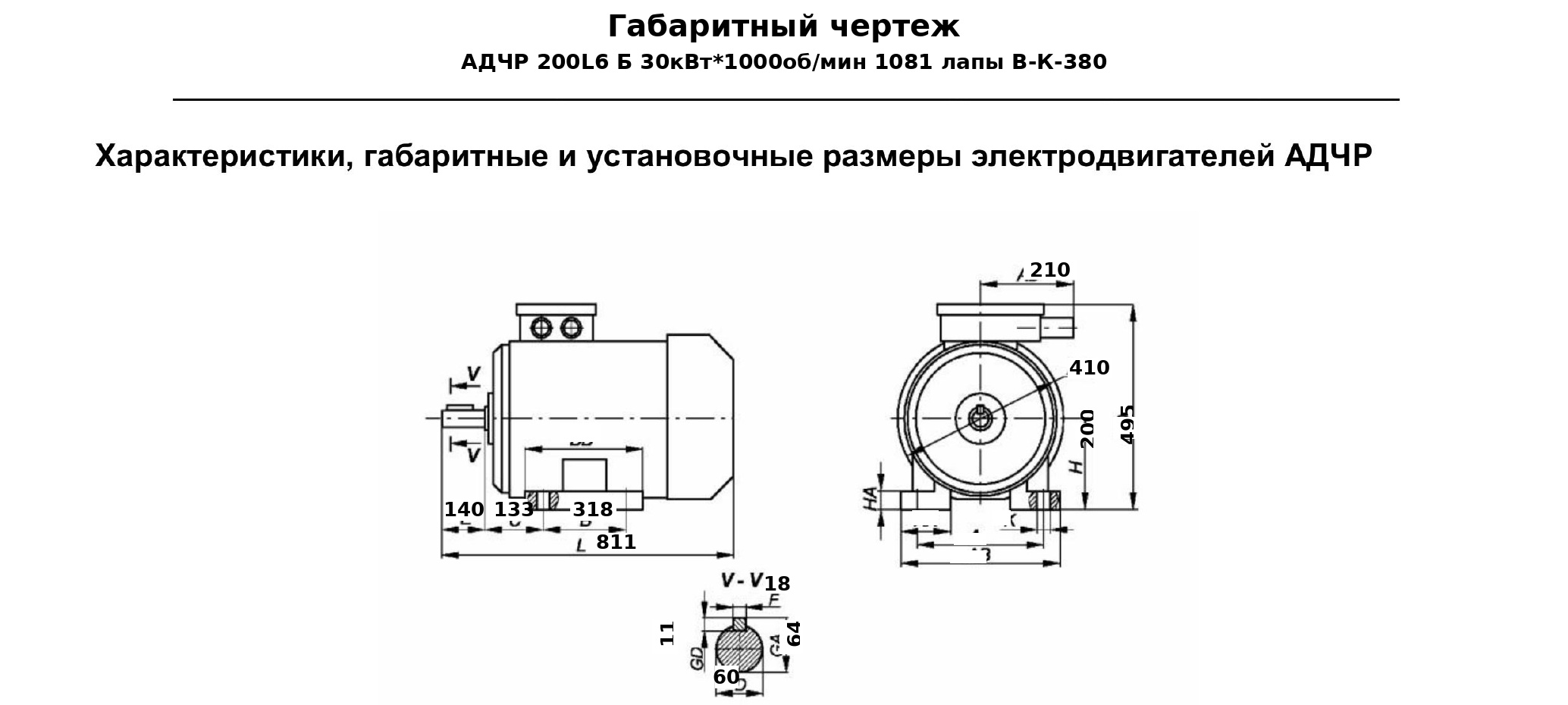

Электродвигатель частотнорегулируемый АДЧР 200L6 Б 30кВт*1000обмин 1081 лапы ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 30 кВт. Исполнение на шесть полюсов, 1000 об/мин. Выбирают для тихоходных механизмов, которым нужно ещё и регулирование скорости. Исполнение 1081, крепление на лапы. Классическая схема для установки на подготовленное основание с последующей центровкой. Число 200 в марке соответствует высоте оси вращения в миллиметрах; полюсность указана цифрой после буквенного индекса, монтаж — четырёхзначным кодом. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Дымососы и дутьевые вентиляторы котельных
• Целлюлозно-бумажные комбинаты
• Энергетика — питательные и циркуляционные насосы
• Химическая и нефтехимическая промышленность — насосные группы
• Системы вентиляции промышленных цехов и шахт

Условия эксплуатации и монтаж

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Для ремённой передачи предусмотрите салазки: лапное исполнение допускает смещение при натяжении
• Высота оси вращения 200 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Масса 245 кг, габариты 500×838×450 мм — учитывайте при расчёте рамы и подъёмных работ
• Преобразователь частоты подбирается по номинальному току двигателя, а не только по мощности — сверьте оба параметра
• Вентилятор должен запускаться раньше двигателя и продолжать работу после остановки — предусмотрите это в логике управления
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод ответственных агрегатов с регулированием производительности. Номинальные 30 кВт и 1000 об/мин согласуются с параметрами преобразователя и питающей подстанции.

Преимущества

• Плавный разгон под управлением преобразователя снимает ударные нагрузки на муфту, ремень и приводимый механизм
• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Узел независимой вентиляции охлаждает двигатель постоянно, независимо от оборотов вала — у общепромышленных серий крыльчатка сидит на валу и на низкой скорости почти не обдувает машину
• Индекс «Б» означает встроенную температурную защиту — двигатель сам сигнализирует о перегреве, не дожидаясь срабатывания автомата
• Лапное исполнение позволяет регулировать положение при центровке — монтаж на существующей раме проще
• Энергетические показатели известны заранее: КПД 90 %, cos φ 0,85
• Пусковые характеристики (6,5 по току, 2,1 по моменту) нужны для расчёта аварийного режима прямого включения
• Серия АДЧР — частотно-регулируемое исполнение: в отличие от общепромышленных АИР и 5АИ, двигатель предназначен для работы от преобразователя частоты

В Электрогидромаше двигатель АДЧР можно купить вместе с преобразователем и получить готовое решение. Опишите режим работы механизма — подберём пару под ваш технологический процесс.
