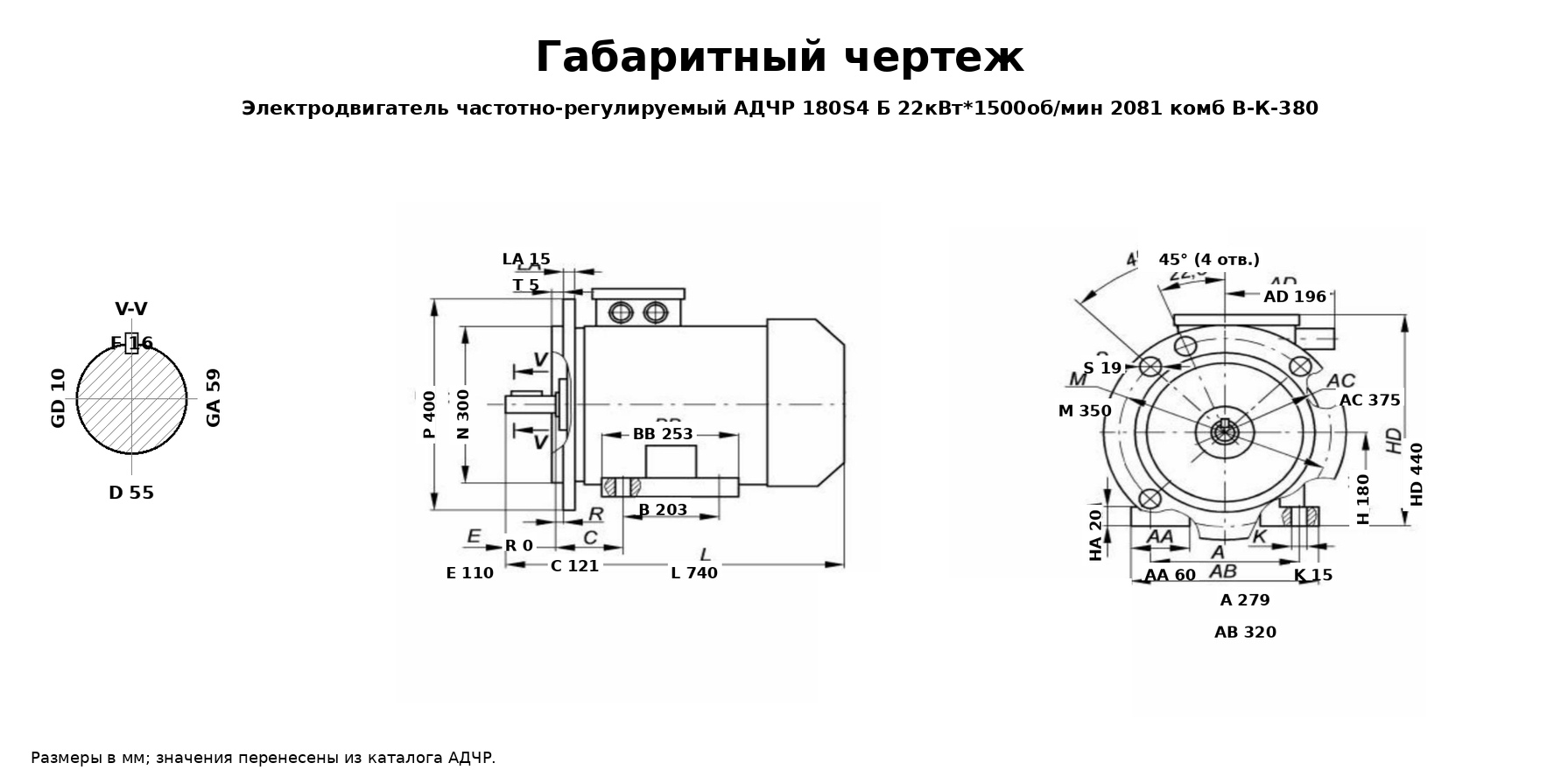

Электродвигатель частотнорегулируемый АДЧР 180S4 Б 22кВт*1500обмин 2081 комб ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 22 кВт. Четыре полюса, номинальная синхронная частота 1500 об/мин. Двигатель рассчитан на работу от преобразователя частоты, поэтому фактические обороты задаются приводом, а не сетью. Монтажное исполнение 2081 — комбинированное: лапы и фланцевый щит одновременно. Двигатель можно опереть на раму или присоединить фланцем к корпусу рабочей машины. Число 180 в марке соответствует высоте оси вращения в миллиметрах; полюсность указана цифрой после буквенного индекса, монтаж — четырёхзначным кодом. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Магистральные конвейеры с регулируемой производительностью
• Системы вентиляции промышленных цехов и шахт
• Дымососы и дутьевые вентиляторы котельных
• Энергетика — питательные и циркуляционные насосы
• Насосные станции водоканалов — регулирование по давлению в сети

Условия эксплуатации и монтаж

• При фланцевом монтаже масса двигателя ложится на соединение — проверьте прочность корпуса рабочей машины
• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• Высота оси вращения 180 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Вес 165 кг, размеры 460×700×400 мм: заложите эти цифры в расчёт опорной конструкции
• Диапазон регулирования, режим работы и способ охлаждения согласуйте с поставщиком до заказа: в каталожных данных по этой позиции они не приведены
• Узлу независимой вентиляции нужна отдельная питающая линия — заложите её в проект вместе с силовым кабелем
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Применяется в схемах, где регулирование оборотами заменяет дросселирование потока. Паспортная мощность 22 кВт, номинальная частота вращения 1500 об/мин.

Преимущества

• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Скорость подстраивается под технологический процесс без замены шкивов, редуктора или рабочего колеса
• Отдельный вентилятор питается от своей сети и работает на постоянной производительности, поэтому теплоотвод не падает вместе со скоростью привода
• Датчики температуры в обмотке защищают двигатель там, где штатной токовой защиты недостаточно: при работе от преобразователя ток может оставаться в норме, а обмотка уже перегревается
• Комбинированное крепление подходит сразу под две схемы монтажа — одна позиция закрывает больше вариантов установки
• По паспорту КПД 91 %, коэффициент мощности 0,88 — этого достаточно для расчёта сечения кабеля
• Данные по пуску: ток 7 Iн, момент 2 Мн — параметры для проверки схемы байпаса мимо преобразователя
• Ключевое отличие от общепромышленных серий АИР и 5АИ — расчёт на питание от преобразователя частоты, а не напрямую от сети

Купить двигатель АДЧР можно в Электрогидромаше: гарантия, отгрузка по России, консультация инженера. Поможем согласовать двигатель с уже имеющимся преобразователем частоты.
