Электродвигатель частотнорегулируемый АДЧР 180М4 Б 30кВт*1500обмин 2081 комб ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 30 кВт. Исполнение на четыре полюса, 1500 об/мин номинальной синхронной частоты. Самая массовая скорость в частотно-регулируемых приводах насосов и вентиляторов. Крепление 2081 — комбинированное. Фланец даёт соосность без центровки, лапы позволяют разгрузить соединение. Расшифровка марки: 180 — высота оси вращения (мм), цифра за буквой — количество полюсов, четыре цифры перед словесным обозначением — схема монтажа. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Магистральные конвейеры с регулируемой производительностью
• Системы вентиляции промышленных цехов и шахт
• Компрессорные станции предприятий
• Дымососы и дутьевые вентиляторы котельных
• Энергетика — питательные и циркуляционные насосы

Условия эксплуатации и монтаж

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• При фланцевом монтаже масса двигателя ложится на соединение — проверьте прочность корпуса рабочей машины
• Высота оси вращения 180 мм — проверьте совпадение с посадочным местом заменяемого двигателя

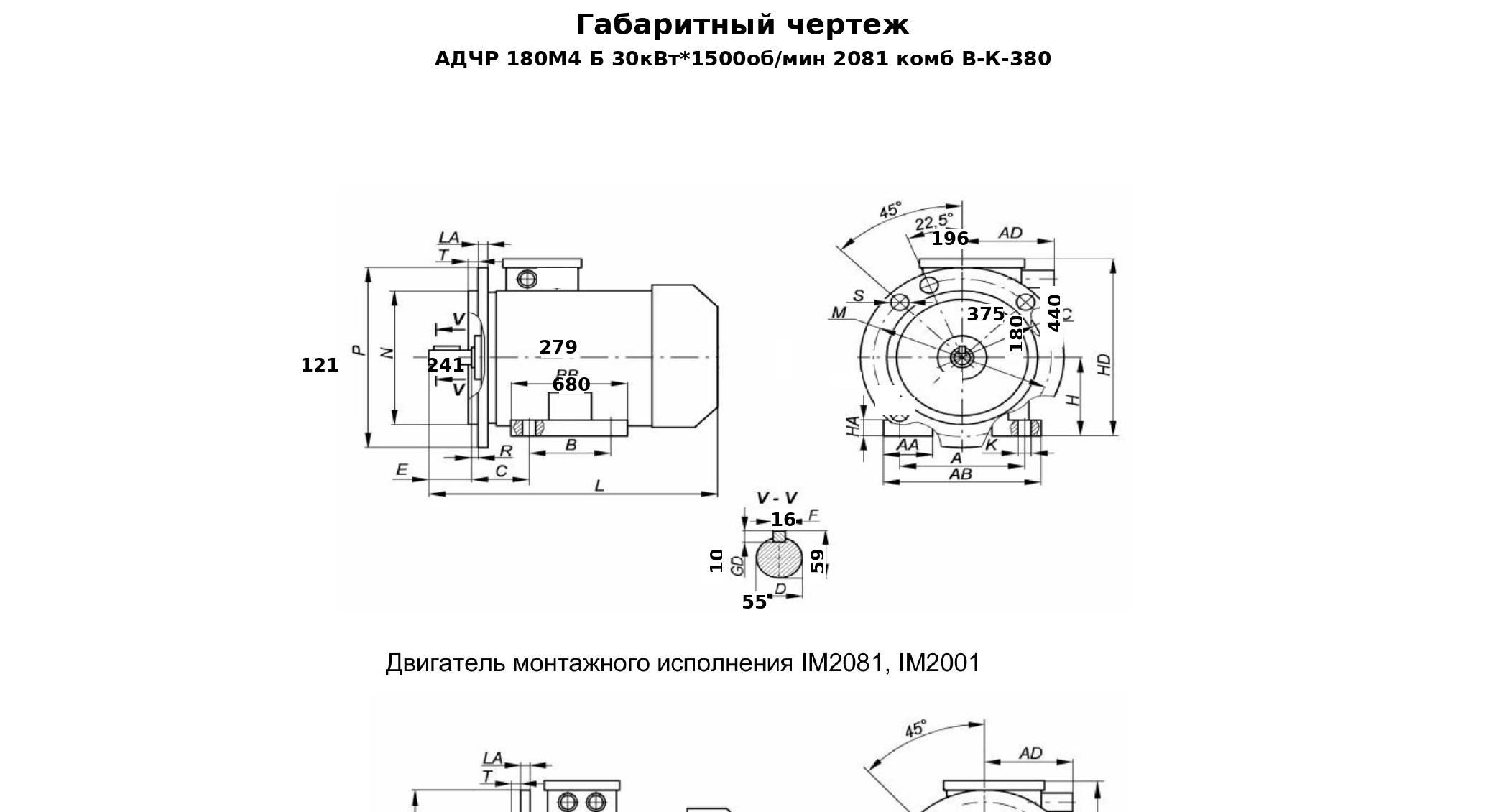

• Массогабаритные данные (190 кг, 355×740×455 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Преобразователь частоты подбирается по номинальному току двигателя, а не только по мощности — сверьте оба параметра
• Узлу независимой вентиляции нужна отдельная питающая линия — заложите её в проект вместе с силовым кабелем
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод ответственных агрегатов с регулированием производительности. Номинальные 30 кВт и 1500 об/мин согласуются с параметрами преобразователя и питающей подстанции.

Преимущества

• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Пуск через преобразователь не даёт броска тока, характерного для прямого включения, — нагрузка на питающую сеть ниже
• Узел независимой вентиляции охлаждает двигатель постоянно, независимо от оборотов вала — у общепромышленных серий крыльчатка сидит на валу и на низкой скорости почти не обдувает машину
• Датчики температуры в обмотке защищают двигатель там, где штатной токовой защиты недостаточно: при работе от преобразователя ток может оставаться в норме, а обмотка уже перегревается
• Комбинированное крепление подходит сразу под две схемы монтажа — одна позиция закрывает больше вариантов установки
• Коэффициент полезного действия 90,7 % при cos φ 0,85 нужен, чтобы посчитать нагрузку на питающую линию
• Кратность пускового тока 7,1 и пускового момента 2 указаны в паспорте — пригодятся, если привод будет запускаться и напрямую от сети
• Ключевое отличие от общепромышленных серий АИР и 5АИ — расчёт на питание от преобразователя частоты, а не напрямую от сети
