Электродвигатель частотнорегулируемый АДЧР 132S4 Б 7,6кВт*1500обмин 1081 лапы ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 7,5 кВт. Исполнение на четыре полюса, 1500 об/мин номинальной синхронной частоты. Самая массовая скорость в частотно-регулируемых приводах насосов и вентиляторов. Исполнение 1081, крепление на лапы. Классическая схема для установки на подготовленное основание с последующей центровкой. Обозначение читается так: 132 — высота оси вращения в миллиметрах, следом буква и число полюсов, затем мощность, обороты и код монтажного исполнения. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Деревообработка и металлообработка — приводы с регулировкой подачи
• Дозирующее и фасовочное оборудование
• Приточно-вытяжная вентиляция с переменным расходом воздуха
• Компрессорные установки с плавной регулировкой производительности
• Системы отопления и ГВС — циркуляционные насосы

Условия эксплуатации и монтаж

• Основание под лапы должно быть ровным, иначе при затяжке корпус поведёт
• Для ремённой передачи предусмотрите салазки: лапное исполнение допускает смещение при натяжении

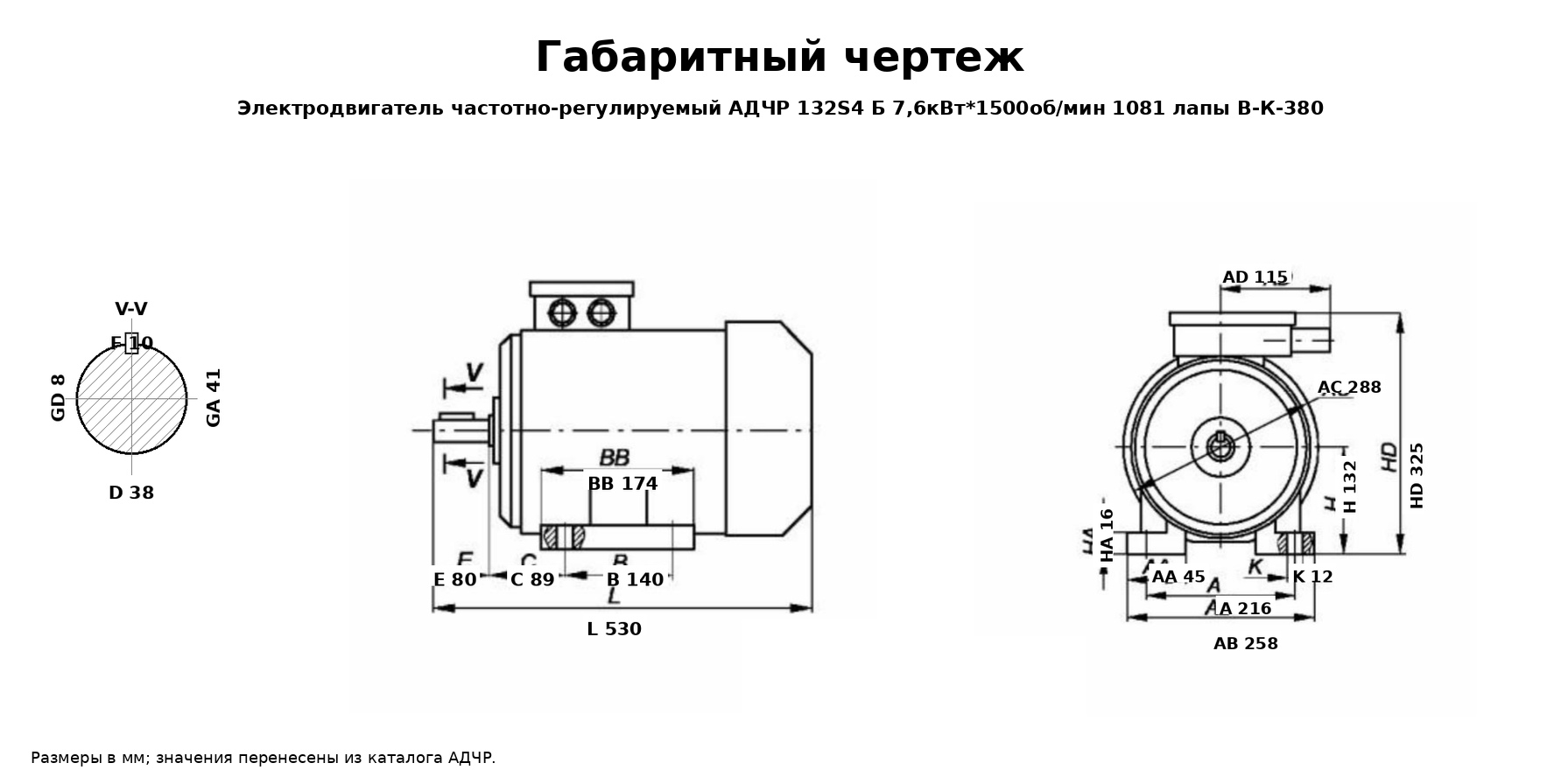

• Высота оси вращения 132 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Вес 72 кг, размеры 360×470×350 мм: заложите эти цифры в расчёт опорной конструкции
• Длина кабеля между преобразователем и двигателем влияет на работу привода — учитывайте её при проектировании
• Проверьте, есть ли на объекте нужное напряжение для питания вентилятора: оно может отличаться от силового
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод механизмов с регулируемой скоростью. Сочетание 7,5 кВт и номинальных 1500 об/мин подбирается под рабочую машину, а фактические обороты задаёт преобразователь частоты.

Преимущества

• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Регулирование скорости позволяет уйти от дросселирования на насосах и вентиляторах: производительность меняется оборотами, а не задвижкой
• Узел независимой вентиляции охлаждает двигатель постоянно, независимо от оборотов вала — у общепромышленных серий крыльчатка сидит на валу и на низкой скорости почти не обдувает машину
• Индекс «Б» означает встроенную температурную защиту — двигатель сам сигнализирует о перегреве, не дожидаясь срабатывания автомата
• Лапное исполнение позволяет регулировать положение при центровке — монтаж на существующей раме проще
• По паспорту КПД 88 %, коэффициент мощности 0,84 — этого достаточно для расчёта сечения кабеля
• Пусковой ток превышает номинальный в 7,5 раза, момент — в 2,3: цифры для расчёта режима прямого пуска
• Серия АДЧР — частотно-регулируемое исполнение: в отличие от общепромышленных АИР и 5АИ, двигатель предназначен для работы от преобразователя частоты

В Электрогидромаше двигатель АДЧР можно купить вместе с преобразователем и получить готовое решение. Опишите режим работы механизма — подберём пару под ваш технологический процесс.
