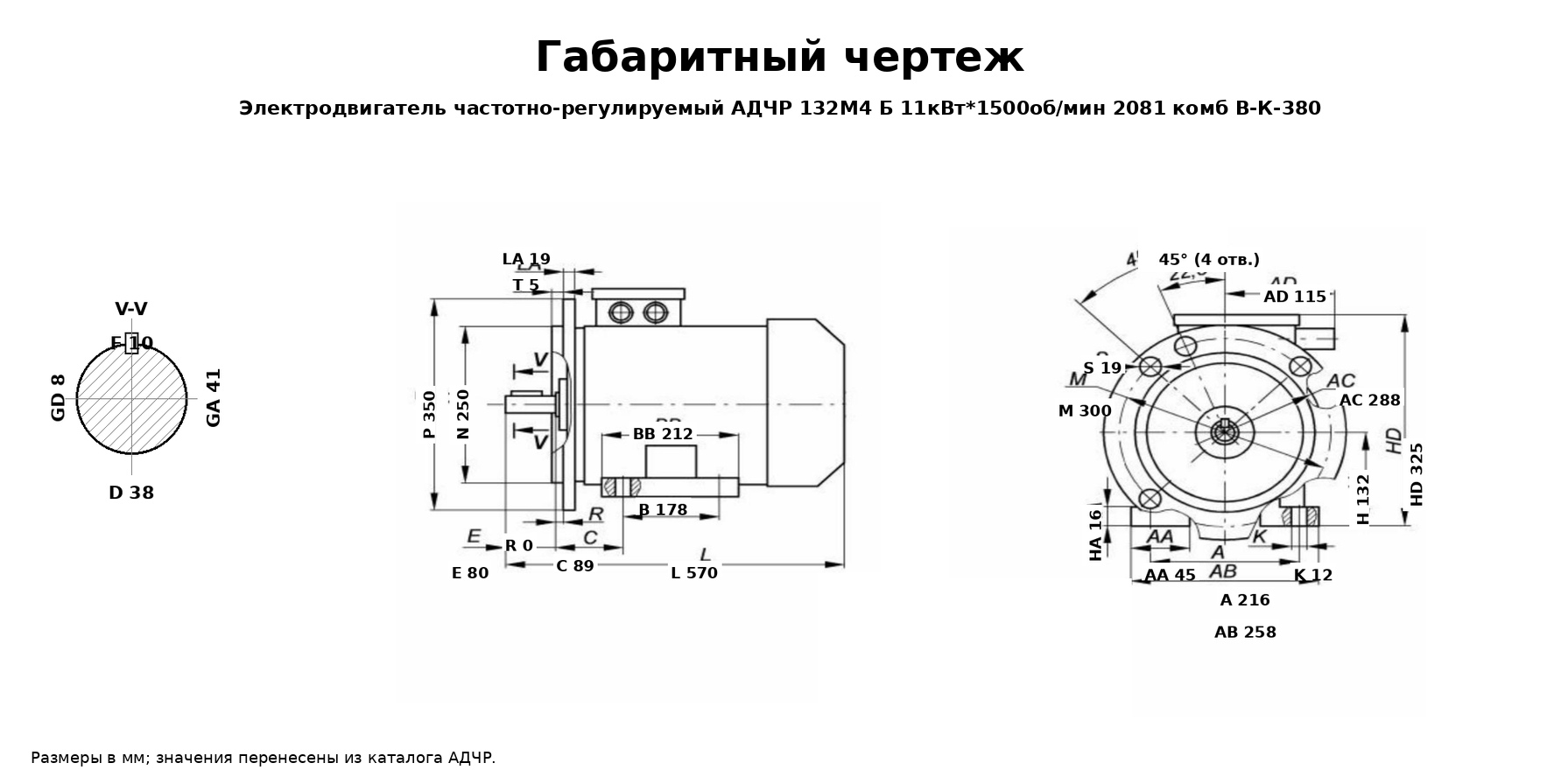

Электродвигатель частотнорегулируемый АДЧР 132М4 Б 11кВт*1500обмин 2081 комб ВК380

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 11 кВт. Четыре полюса, номинальная синхронная частота 1500 об/мин. Двигатель рассчитан на работу от преобразователя частоты, поэтому фактические обороты задаются приводом, а не сетью. По монтажу это 2081 — лапы плюс фланец. Универсальный вариант, закрывающий обе схемы установки одной позицией. Обозначение читается так: 132 — высота оси вращения в миллиметрах, следом буква и число полюсов, затем мощность, обороты и код монтажного исполнения. Двигатель укомплектован узлом независимой вентиляции с питанием 380 В и встроенной температурной защитой обмотки.

Отрасли применения

• Пищевые производства — смесители, экструдеры, транспортёры
• Дозирующее и фасовочное оборудование
• Конвейеры и транспортёры с регулируемой скоростью подачи
• Системы отопления и ГВС — циркуляционные насосы
• Компрессорные установки с плавной регулировкой производительности

Условия эксплуатации и монтаж

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• Комбинированное исполнение допускает обе схемы: выберите ту, что даёт большую жёсткость узла
• Высота оси вращения 132 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Вес 90 кг, размеры 300×508×348 мм: заложите эти цифры в расчёт опорной конструкции
• Преобразователь частоты подбирается по номинальному току двигателя, а не только по мощности — сверьте оба параметра
• Проверьте, есть ли на объекте нужное напряжение для питания вентилятора: оно может отличаться от силового
• Проверьте, поддерживает ли ваш преобразователь подключение датчиков температуры обмотки, или потребуется отдельное термисторное реле
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод механизмов с регулируемой скоростью. Сочетание 11 кВт и номинальных 1500 об/мин подбирается под рабочую машину, а фактические обороты задаёт преобразователь частоты.

Преимущества

• Двигатель рассчитан на работу в составе частотно-регулируемого привода — в отличие от общепромышленных серий АИР и 5АИ, которые проектировались под прямое питание от сети
• Плавный разгон под управлением преобразователя снимает ударные нагрузки на муфту, ремень и приводимый механизм
• Узел независимой вентиляции охлаждает двигатель постоянно, независимо от оборотов вала — у общепромышленных серий крыльчатка сидит на валу и на низкой скорости почти не обдувает машину
• Датчики температуры в обмотке защищают двигатель там, где штатной токовой защиты недостаточно: при работе от преобразователя ток может оставаться в норме, а обмотка уже перегревается
• Комбинированное крепление подходит сразу под две схемы монтажа — одна позиция закрывает больше вариантов установки
• Энергетические показатели известны заранее: КПД 88 %, cos φ 0,83
• Пусковой ток превышает номинальный в 7,5 раза, момент — в 2,2: цифры для расчёта режима прямого пуска
• Это частотно-регулируемая серия, а не общепромышленная: АИР и 5АИ проектировались под прямое включение, АДЧР — под работу с преобразователем

Электрогидромаш подберёт частотно-регулируемый двигатель под вашу задачу и проверит совместимость с преобразователем по току и схеме управления. Пришлите параметры привода — рассчитаем комплект.
