Электродвигатель частотнорегулируемый АДЧР 100S4 Б 3кВт*1500обмин 2081 комб ВК220

О двигателе

Асинхронный частотно-регулируемый электродвигатель мощностью 3 кВт. Синхронная частота 1500 об/мин при четырёх полюсах — паспортное значение для номинальных 50 Гц. Реальная скорость в частотно-регулируемом приводе определяется настройкой преобразователя. Исполнение 2081, комбинированная схема. Подходит и под рамный монтаж, и под фланцевое присоединение — выбор остаётся за компоновкой узла. В обозначении число 100 — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов, четырёхзначный код — монтажное исполнение. Двигатель укомплектован узлом независимой вентиляции с питанием 220 В и встроенной температурной защитой обмотки.

Отрасли применения

• Системы отопления и ГВС — циркуляционные насосы
• Деревообработка и металлообработка — приводы с регулировкой подачи
• Насосные станции с поддержанием заданного давления
• Компрессорные установки с плавной регулировкой производительности
• Конвейеры и транспортёры с регулируемой скоростью подачи

Условия эксплуатации и монтаж

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• Комбинированное исполнение допускает обе схемы: выберите ту, что даёт большую жёсткость узла

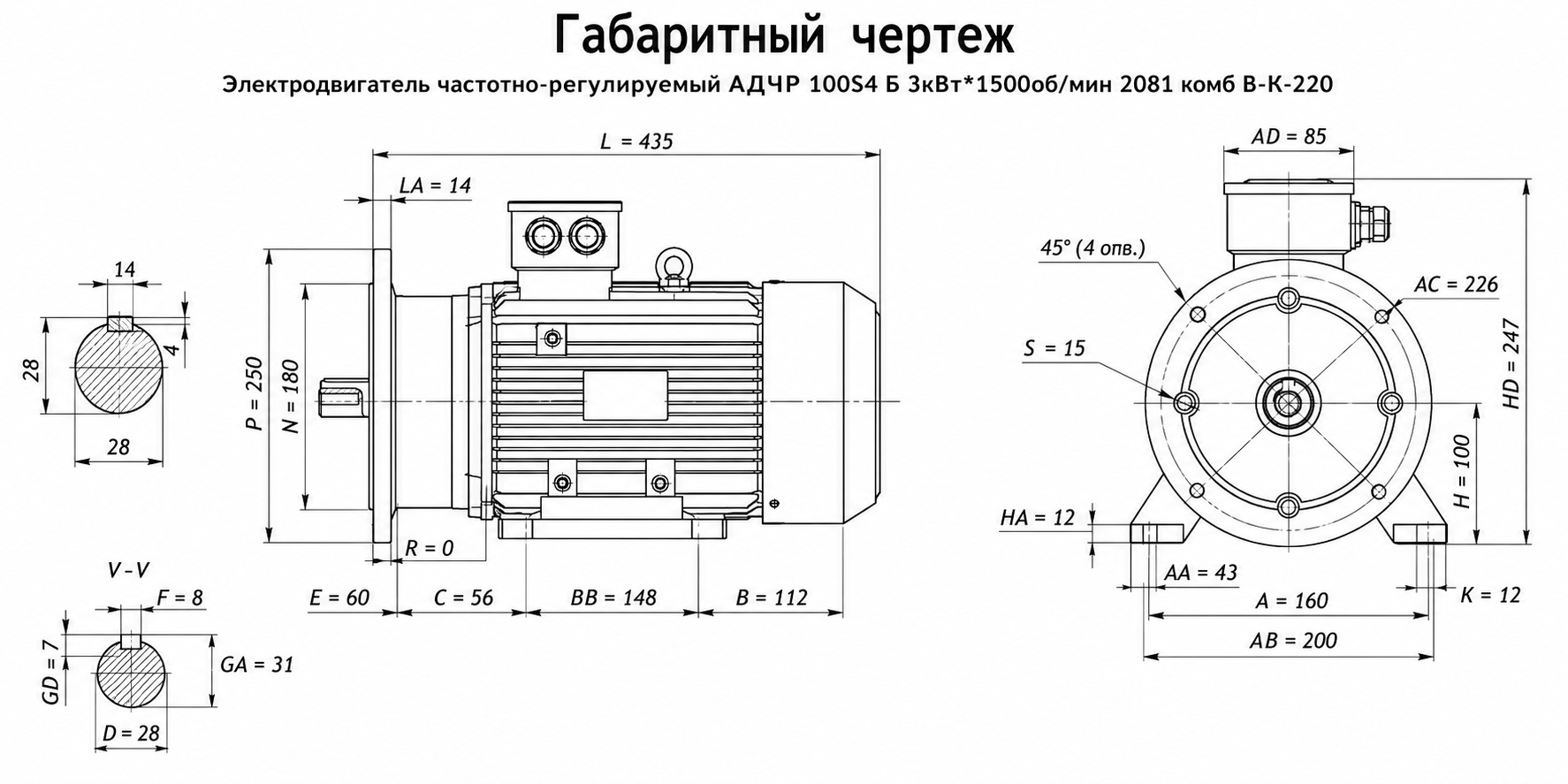

• Высота оси вращения 100 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Масса 27,5 кг, габариты 270×385×250 мм — учитывайте при расчёте рамы и подъёмных работ
• Длина кабеля между преобразователем и двигателем влияет на работу привода — учитывайте её при проектировании
• Узлу независимой вентиляции нужна отдельная питающая линия — заложите её в проект вместе с силовым кабелем
• Выводы встроенной температурной защиты нужно завести на термисторное реле или соответствующий вход преобразователя — иначе защита работать не будет
• Диапазон регулирования, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Используется как приводной двигатель в схемах с преобразователем частоты. При 3 кВт и номинальных 1500 об/мин он рассчитан на переменный режим работы.

Преимущества

• Плавный разгон под управлением преобразователя снимает ударные нагрузки на муфту, ремень и приводимый механизм
• Работа на пониженных оборотах при частичной нагрузке снижает потребление там, где расход меняется в течение суток
• Принудительный обдув снимает главное ограничение частотного регулирования: двигатель можно долго держать на низких оборотах без перегрева
• Датчики температуры в обмотке защищают двигатель там, где штатной токовой защиты недостаточно: при работе от преобразователя ток может оставаться в норме, а обмотка уже перегревается
• Комбинированное крепление подходит сразу под две схемы монтажа — одна позиция закрывает больше вариантов установки
• КПД 82 % и cos φ 0,83 — исходные данные для расчёта потребления и подбора преобразователя
• Данные по пуску: ток 7 Iн, момент 2,3 Мн — параметры для проверки схемы байпаса мимо преобразователя
• Это частотно-регулируемая серия, а не общепромышленная: АИР и 5АИ проектировались под прямое включение, АДЧР — под работу с преобразователем
