Электродвигатель 4АМН 180S2

О двигателе

Асинхронный электродвигатель повышенной мощности 37 кВт. Степень защиты IP23 означает продуваемую конструкцию: защита от капель и крупных предметов есть, от пыли и брызг — нет. Синхронная частота вращения 3000 об/мин при двух полюсах. Быстроходная машина в открытом исполнении: воздух проходит через корпус, а не омывает его снаружи. Серия 4АМН — поколение открытых двигателей, разработанное раньше 5АМН и близкое к нему по характеристикам. В обозначении число 180 — высота оси вращения в миллиметрах, буква S — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Деревообрабатывающие производства
• Энергетика — вспомогательное оборудование котельных и станций
• Металлообработка — приводы станков и прокатного оборудования
• Горнообогатительные комбинаты
• Насосные станции и водоканалы — приводы центробежных насосов

Условия эксплуатации и монтаж

• Степень защиты IP23 не рассчитана на пыль и брызги — двигатель ставится только в закрытом помещении с чистым воздухом
• Помещение должно обеспечивать приток чистого воздуха: через машину проходит весь охлаждающий поток
• Вес 210 кг — проверьте несущую способность рамы и пути подачи оборудования

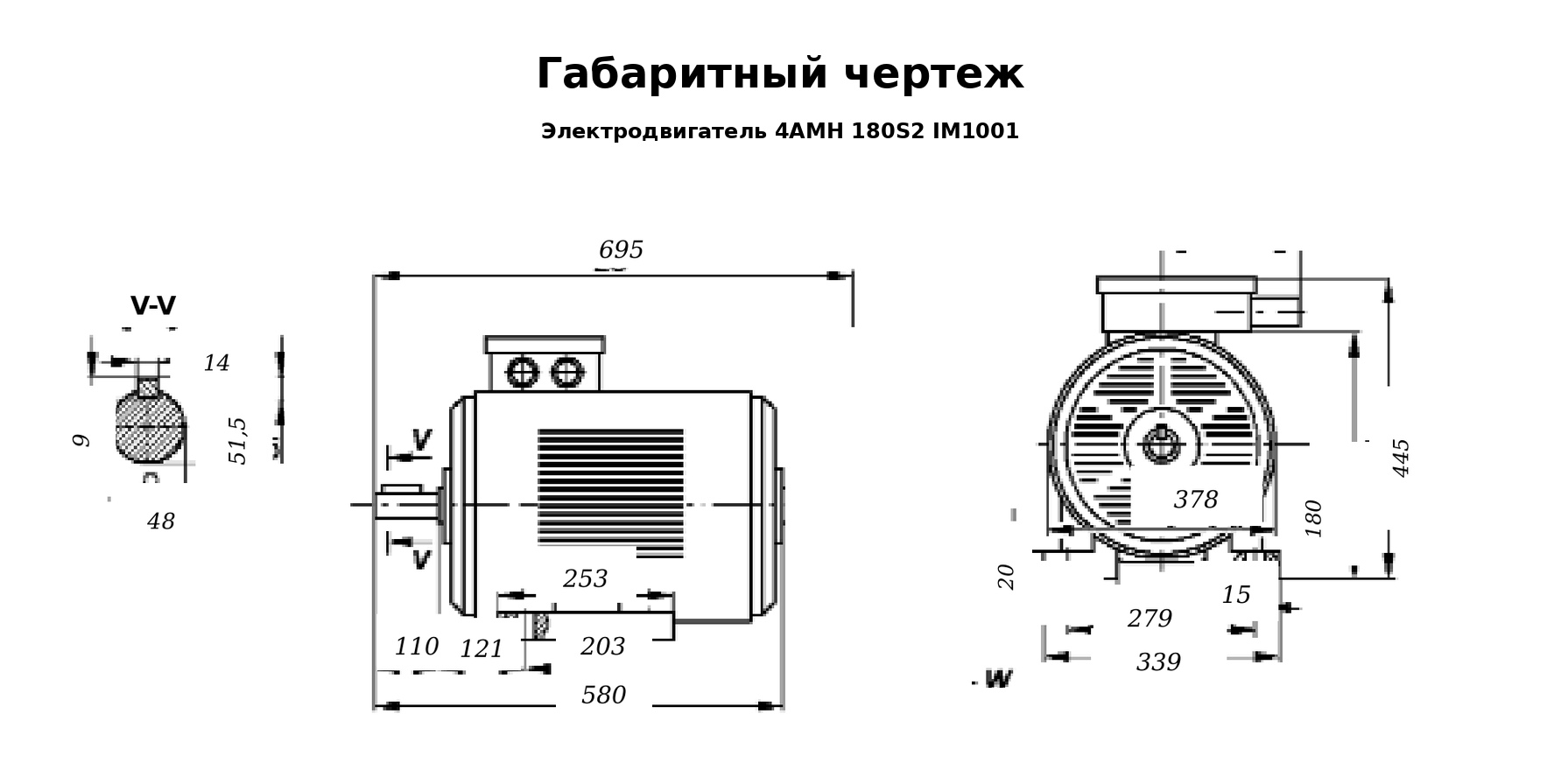

• Высота оси вращения 180 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Класс изоляции, режим работы и климатическое исполнение уточняйте при заказе — в каталожных данных по этой позиции они не приведены
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения

Назначение

Используется как приводной двигатель насосных, компрессорных и вентиляционных агрегатов. Паспортные параметры — 37 кВт, синхронная частота 3000 об/мин.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• Коэффициент полезного действия 89,5 % при cos φ 0,88 нужен для расчёта сечения кабеля и уставок защиты
• Кратность пускового тока 6,5 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Электрогидромаш подберёт открытый двигатель под вашу задачу и проверит, допускает ли помещение установку исполнения IP23. Гарантия, склад, техническая поддержка.
