Электродвигатель 4АМН 180М4

О двигателе

Асинхронный электродвигатель повышенной мощности 37 кВт. Степень защиты IP23 означает продуваемую конструкцию: защита от капель и крупных предметов есть, от пыли и брызг — нет. Исполнение на четыре полюса, 1500 об/мин синхронной частоты — стандарт для приводов насосов, вентиляторов и компрессоров. 4АМН — раннее поколение продуваемых машин, во многом взаимозаменяемое с 5АМН по установочным размерам. В обозначении число 180 — высота оси вращения в миллиметрах, буква М — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Компрессорные установки промышленных предприятий
• Целлюлозно-бумажная промышленность
• Энергетика — вспомогательное оборудование котельных и станций
• Горнообогатительные комбинаты
• Насосные станции и водоканалы — приводы центробежных насосов

Условия эксплуатации и монтаж

• Степень защиты IP23 не рассчитана на пыль и брызги — двигатель ставится только в закрытом помещении с чистым воздухом
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Вес 238 кг — проверьте несущую способность рамы и пути подачи оборудования

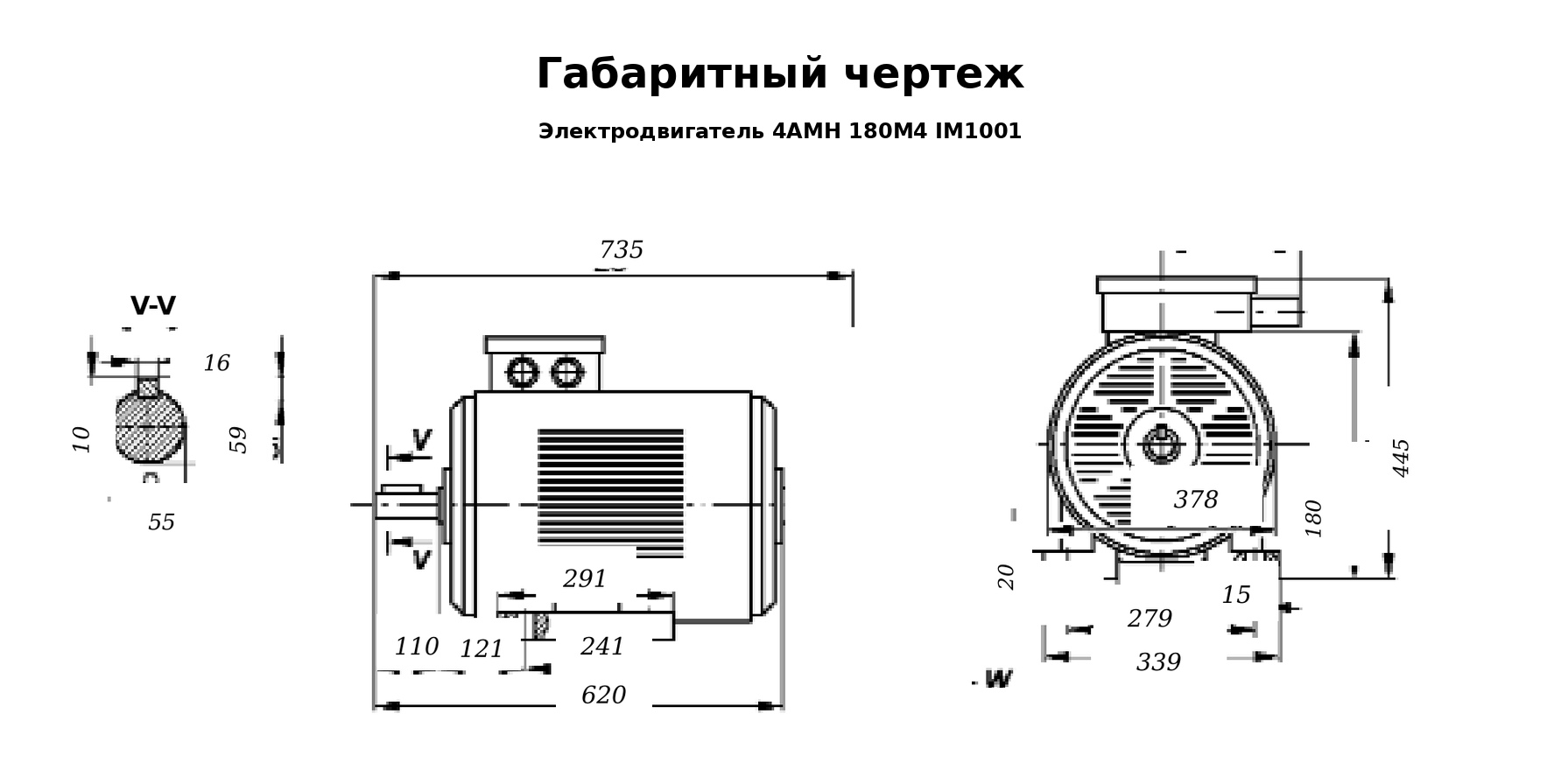

• Высота оси вращения 180 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения
• Напряжение питания и схему соединения обмоток уточните до подключения

Назначение

Используется как приводной двигатель насосных, компрессорных и вентиляционных агрегатов. Паспортные параметры — 37 кВт, синхронная частота 1500 об/мин.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• КПД 88,5 % и cos φ 0,85 — исходные данные для расчёта потребления и подбора пусковой аппаратуры
• Кратность пускового тока 6 — данные для проверки, потянет ли сеть прямой пуск
• Отличие от общепромышленных АИР и 5АИ в системе охлаждения: воздух идёт через корпус, а не вокруг него

Электрогидромаш поставляет открытые электродвигатели 5АМН и 4АМН с гарантией. Если сомневаетесь, подойдёт ли исполнение IP23 для вашего помещения — опишите условия, подскажем и предложим закрытый аналог при необходимости.
