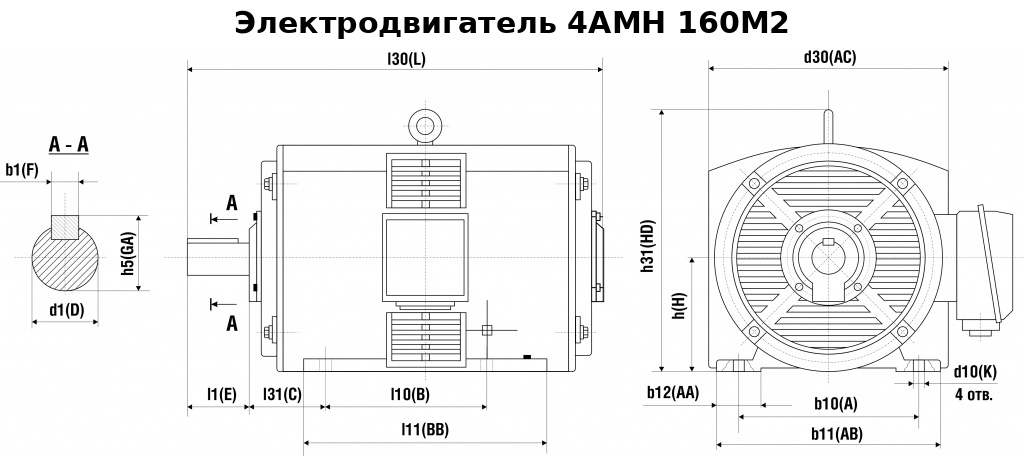

Электродвигатель 4АМН 160M2

О двигателе

Асинхронный электродвигатель повышенной мощности 22 кВт. Исполнение открытое, IP23. Вентиляционные окна в корпусе и внутренний обдув обмоток — за счёт этого с того же железа снимается больше киловатт. Исполнение на два полюса, 3000 об/мин. Верхняя граница скоростного ряда при питании от сети 50 Гц. 4АМН — раннее поколение продуваемых машин, во многом взаимозаменяемое с 5АМН по установочным размерам. В обозначении число 160 — высота оси вращения в миллиметрах, буква M — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Насосные станции и водоканалы — приводы центробежных насосов
• Вентиляция и дымоудаление — приводы вентиляторов и дымососов
• Компрессорные установки промышленных предприятий
• Энергетика — вспомогательное оборудование котельных и станций
• Деревообрабатывающие производства

Условия эксплуатации и монтаж

• Помещение должно обеспечивать приток чистого воздуха: через машину проходит весь охлаждающий поток
• Открытое исполнение требует защищённой установки: запылённая или влажная среда для этой серии не подходит
• Масса 145 кг — для монтажа потребуется грузоподъёмная техника и подготовленный фундамент
• Высота оси вращения 160 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения
• Напряжение питания и схему соединения обмоток уточните до подключения

Назначение

Применяется в приводах основного технологического оборудования: 22 кВт при 3000 об/мин. Открытое исполнение ограничивает установку закрытыми помещениями с чистым воздухом.

Преимущества

• Внутренний обдув обмоток позволяет снять больше мощности с того же габарита — экономия по массе и месту в машинном зале
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• По паспорту КПД 90 %, коэффициент мощности 0,88 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратность пускового тока 7 — данные для проверки, потянет ли сеть прямой пуск
• В отличие от закрытых серий АИР и 5АИ, эта машина продувается насквозь — отсюда меньшая масса при равной мощности и ограничение по месту установки

Заказать 5АМН или 4АМН в Электрогидромаше: гарантия производителя, доставка в регионы, консультация инженера. Поможем сопоставить габарит и мощность с вашим механизмом.
