Электродвигатель 4АМН 160S2

О двигателе

Асинхронный электродвигатель повышенной мощности 18,5 кВт. Ключевая особенность серии — открытое исполнение со степенью защиты IP23. Корпус имеет вентиляционные окна, охлаждающий воздух проходит внутри машины и обдувает обмотки напрямую. Двухполюсное исполнение с синхронной частотой 3000 об/мин. Открытая конструкция особенно выигрышна на высоких оборотах: интенсивный обдув позволяет снять с того же железа больше мощности. 4АМН — раннее поколение продуваемых машин, во многом взаимозаменяемое с 5АМН по установочным размерам. В обозначении число 160 — высота оси вращения в миллиметрах, буква S — установочный размер по длине станины, последняя цифра — число полюсов.

Отрасли применения

• Деревообрабатывающие производства
• Энергетика — вспомогательное оборудование котельных и станций
• Компрессорные установки промышленных предприятий
• Горнообогатительные комбинаты
• Химическая и нефтехимическая промышленность

Условия эксплуатации и монтаж

• Помещение должно обеспечивать приток чистого воздуха: через машину проходит весь охлаждающий поток
• На улице, в приямке или в запылённом цехе такой двигатель не устанавливают — там нужны закрытые исполнения IP54 и выше
• Масса машины 130 кг: фундамент рассчитывается с учётом динамических нагрузок

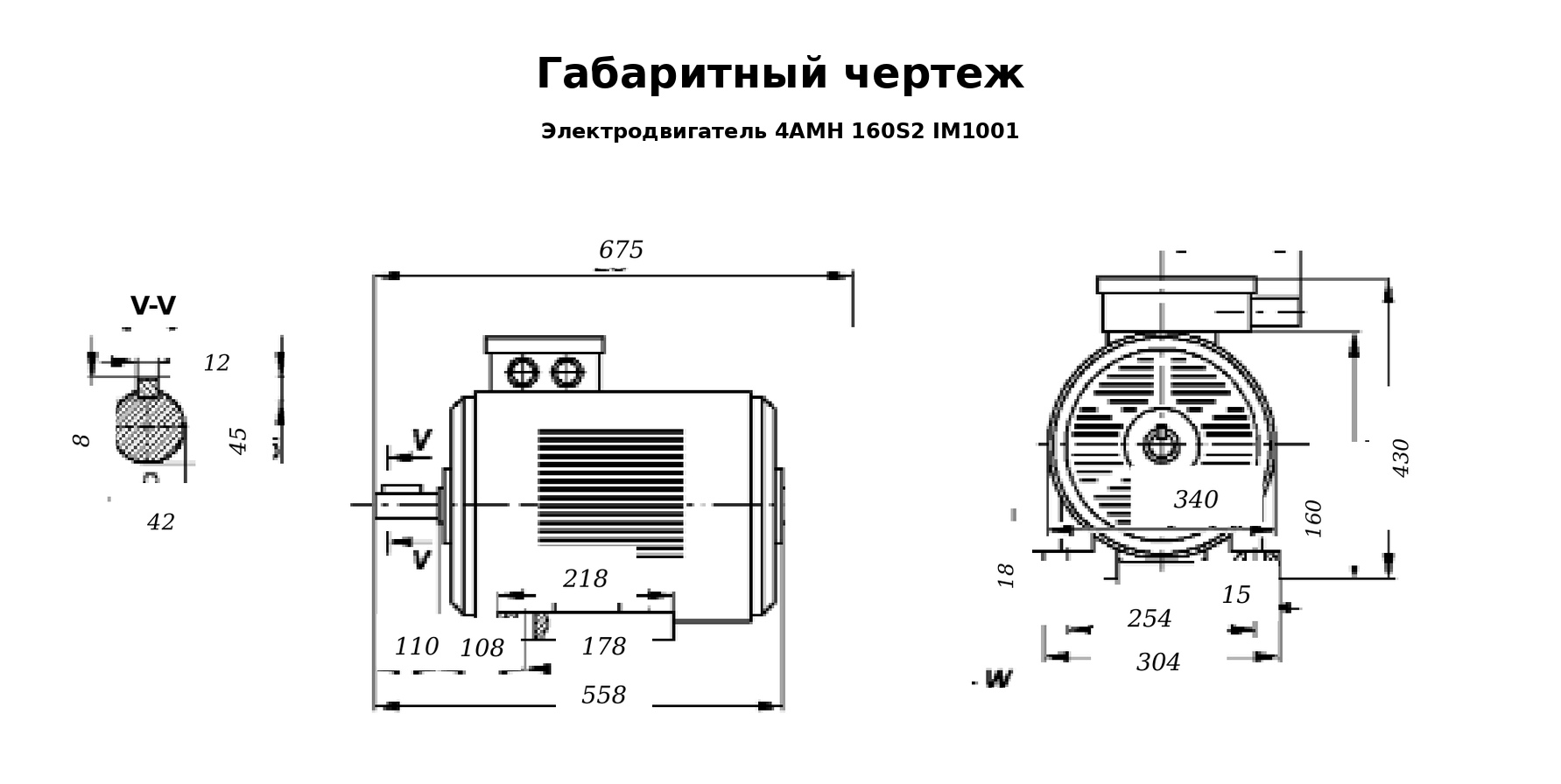

• Высота оси вращения 160 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• Проверьте, свободен ли доступ воздуха к вентиляционным окнам — заставленный корпус нарушает расчётный режим охлаждения
• Монтажное исполнение и присоединительные размеры согласуйте с менеджером: серия выпускалась в нескольких вариантах

Назначение

Служит источником механической энергии для машин повышенной мощности. При 18,5 кВт и 3000 об/мин двигатель рассчитан на продолжительную работу под ровной нагрузкой.

Преимущества

• Продуваемая конструкция удерживает температуру обмотки ниже при длительной работе под полной нагрузкой
• Меньшая масса при равной мощности упрощает такелаж и снижает требования к опорной раме
• Энергетические показатели известны заранее: КПД 89 %, cos φ 0,88
• Кратность пускового тока 7 — данные для проверки, потянет ли сеть прямой пуск
• Это открытая серия, а не закрытая: АИР и 5АИ можно ставить в запылённых условиях, 5АМН и 4АМН — только в чистом помещении

Электрогидромаш — поставка двигателей открытого исполнения повышенной мощности. Пришлите марку заменяемого агрегата, подберём аналог и уточним монтажное исполнение.
