Насос ЦВК 6,3/160

О насосе

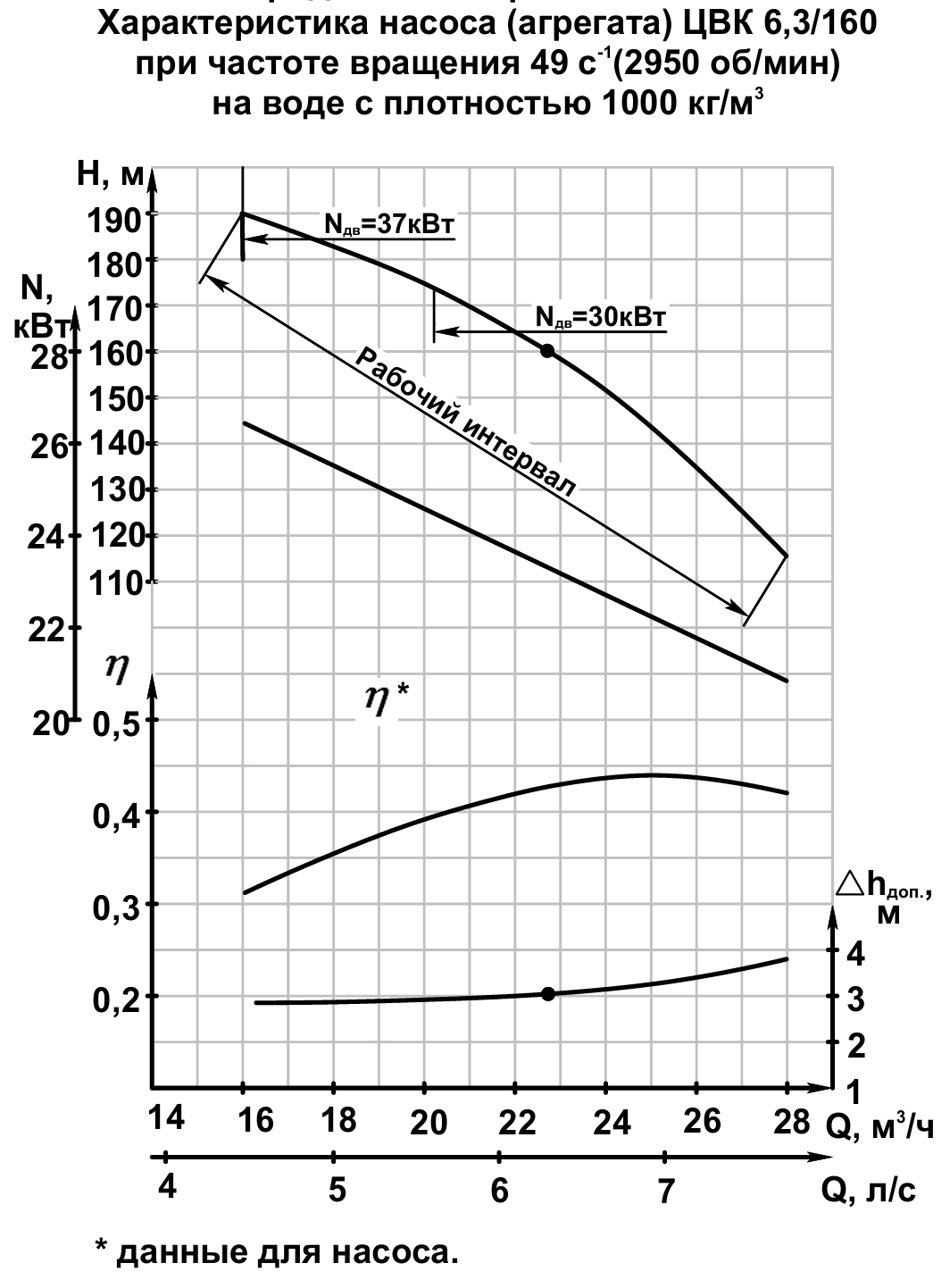

Центробежно-вихревой консольный насос с подачей 22,7 м³/ч и напором 160 м — старшая модель ряда. Двухступенчатая схема с центробежным и вихревым колёсами позволяет получить напор, для которого в обычном исполнении потребовался бы многоступенчатый секционный насос. Обозначение расшифровывается как 6,3 л/с номинальной подачи (22,7 м³/ч) и 160 м напора. Насосная часть та же, что у младших моделей, а вот двигатель на 30 кВт крупнее, поэтому рама длиннее на 65 мм и агрегат тяжелее на 75 кг.

Отрасли применения

•    Системы водоснабжения и повышения давления •    Котельные установки — подпитка и подача воды •    Промышленные технологические процессы с подачей жидкости под давлением •    Коммунальное хозяйство и тепловые сети •    Производства, требующие взрывозащищённого исполнения оборудования в зонах классов 1 и 2

Перекачиваемые среды

• Вода и другие нейтральные жидкости

• Кинематическая вязкость — до 36 сСт

• Плотность — не более 1200 кг/м³

• Температура — от −15 до +105 °С

• Твёрдые включения — не более 0,01 % по массе при размере частиц до 0,05 мм

• Горючие и легковоспламеняющиеся жидкости перекачивать запрещено

Назначение насоса

Насос применяется там, где требуется максимальное для этого ряда давление — около 1,57 МПа на выходе при расходе 22,7 м³/ч. Это подпитка котлов высокого давления, промывочные и опрессовочные линии, подача жидкости в аппараты, работающие под давлением, повышение напора в протяжённых трубопроводах.

Преимущества

• Двухступенчатая центробежно-вихревая схема даёт высокий напор при небольшой подаче — там, где обычный центробежный насос потребовал бы нескольких ступеней и большего корпуса

• Наибольший напор в ряду — 160 м: там, где не хватает 125 м у соседней модели, замена решает задачу без перехода на многоступенчатый насос

• Кавитационный запас 3 м — самый высокий в ряду; при подборе особенно внимательно проверьте геометрическую высоту всасывания и потери во всасывающей линии

• Вихревое колесо из стали 20Х13Л устойчивее к износу, чем чугунное, — ресурс выше на воде со следовыми включениями

• Консольная компоновка: доступ к рабочим колёсам и уплотнению без демонтажа трубопроводов и двигателя

• Возможна поставка во взрывозащищённом исполнении с торцовым уплотнением для зон классов 1 и 2 (категории IIA, IIB, температурный класс T4)

Электрогидромаш отгружает насосы ЦВК 6,3/160 с гарантией и полным комплектом документации, при необходимости — во взрывозащищённом исполнении с торцовым уплотнением. Опишите условия на всасывании и требуемое давление: при высоком напоре ошибка в подборе оборачивается кавитацией и быстрым износом колеса.
