АН-501

Официальный дилер
АО ГМС Ливгидромаш

Гарантия
1 год

Запчасти
в наличии

В наличии на складе

Цена с НДС:

По запросу

Запросить предложение

Быстрая доставка от 1 дня

Оплата по счёту в ДНС

Характеристики

Подача, м³/ч

450

Мощность двигателя, кВт

368

Тип насоса

Центробежный ЦН 400-210

Тип двигателя

ЯМЗ-240НМ2

Вес, кг

8700

Назначение и область применения наполнительного агрегата АН-501

Агрегат наполнительный модели АН-501 (также в документации может встречаться обозначение АН-501 М) относится к классу транспортируемых насосных установок. Основное предназначение:

Заполнение водой магистральных трубопроводов (нефте-, газо-, продуктопроводов) перед проведением гидравлических испытаний.
Промывка внутренних полостей трубопроводов.
Подача промывочной жидкости при бурении скважин.
Заполнение резервуаров и емкостей наземного и подземного типа.

В отличие от опрессовочных агрегатов (типа АО), которые создают высокое давление для проверки прочности, задача АН-501 – обеспечить большую подачу рабочей среды (до 450 м³/ч) при среднем напоре (до 1,7 МПа в стандартном исполнении).

Конструктивная схема наполнительного агрегата АН-501 для целей монтажа

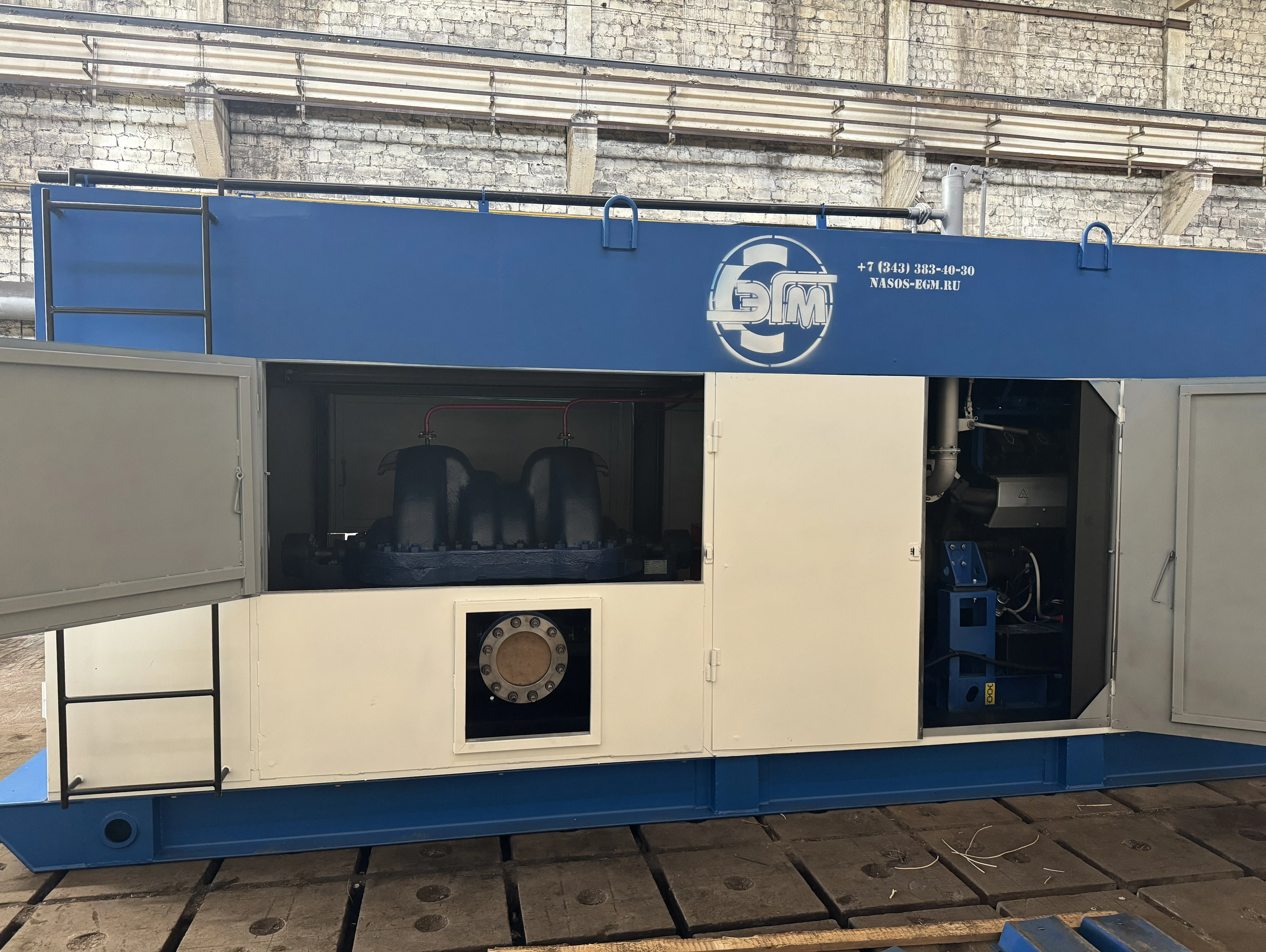

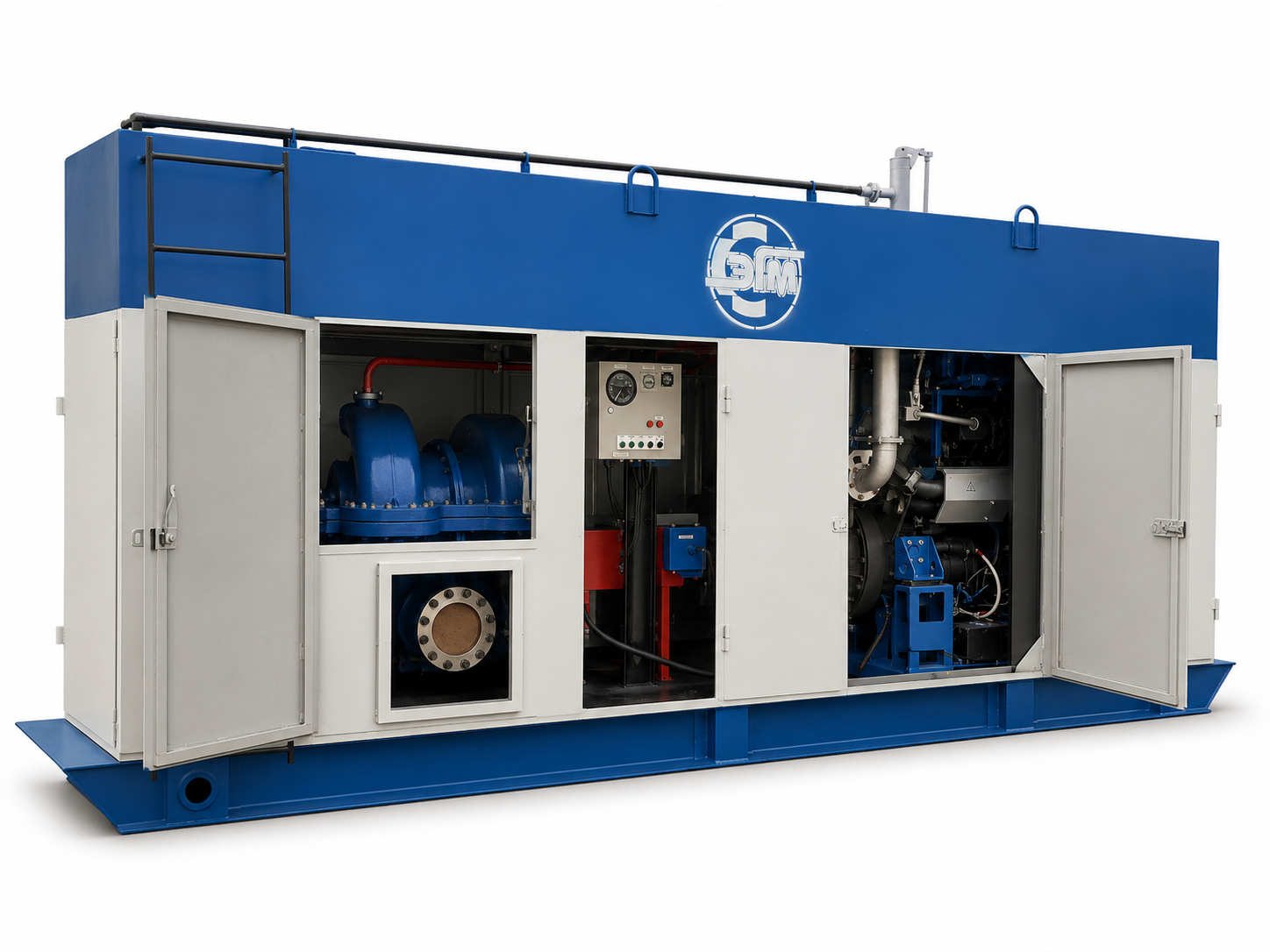

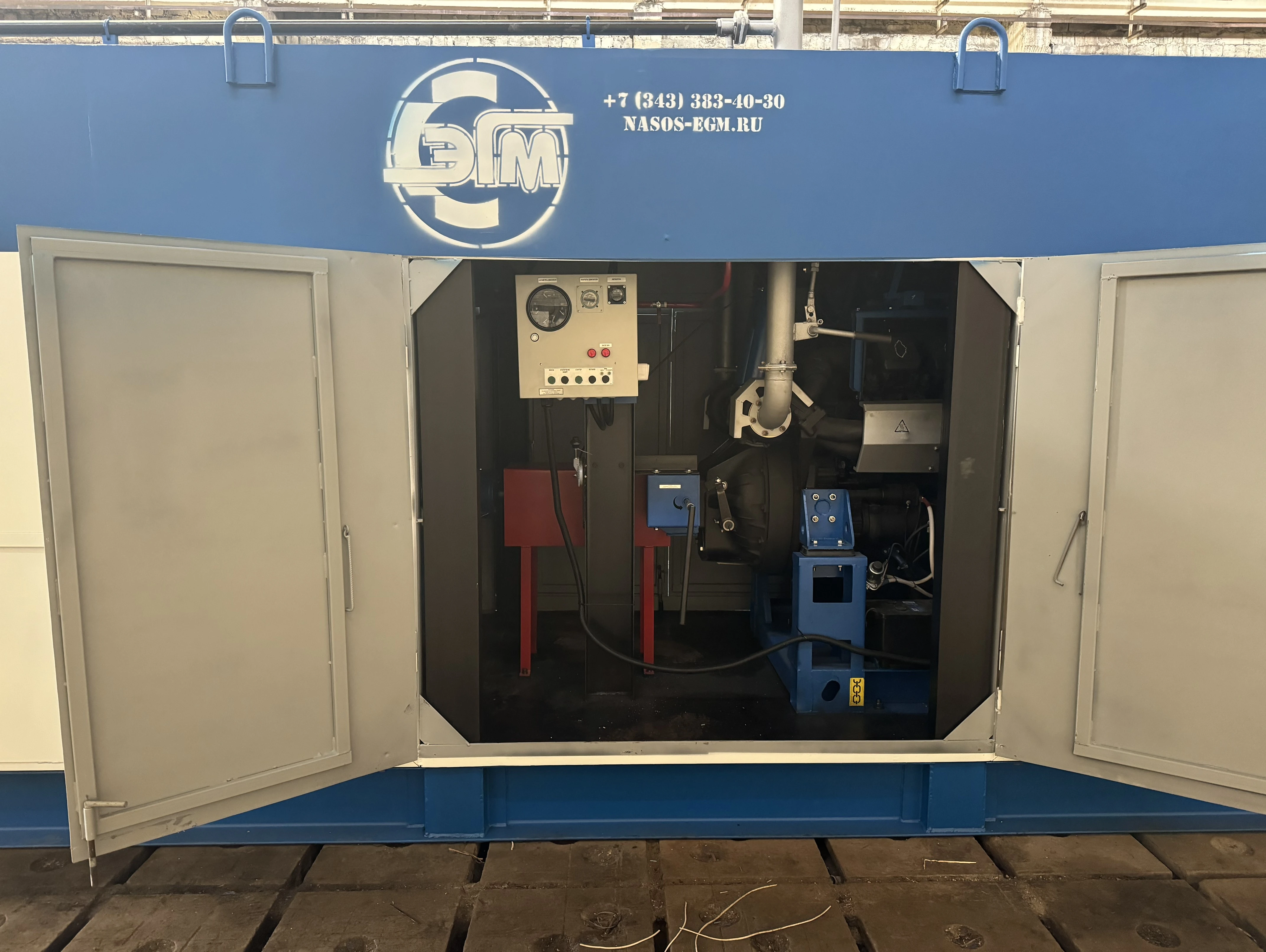

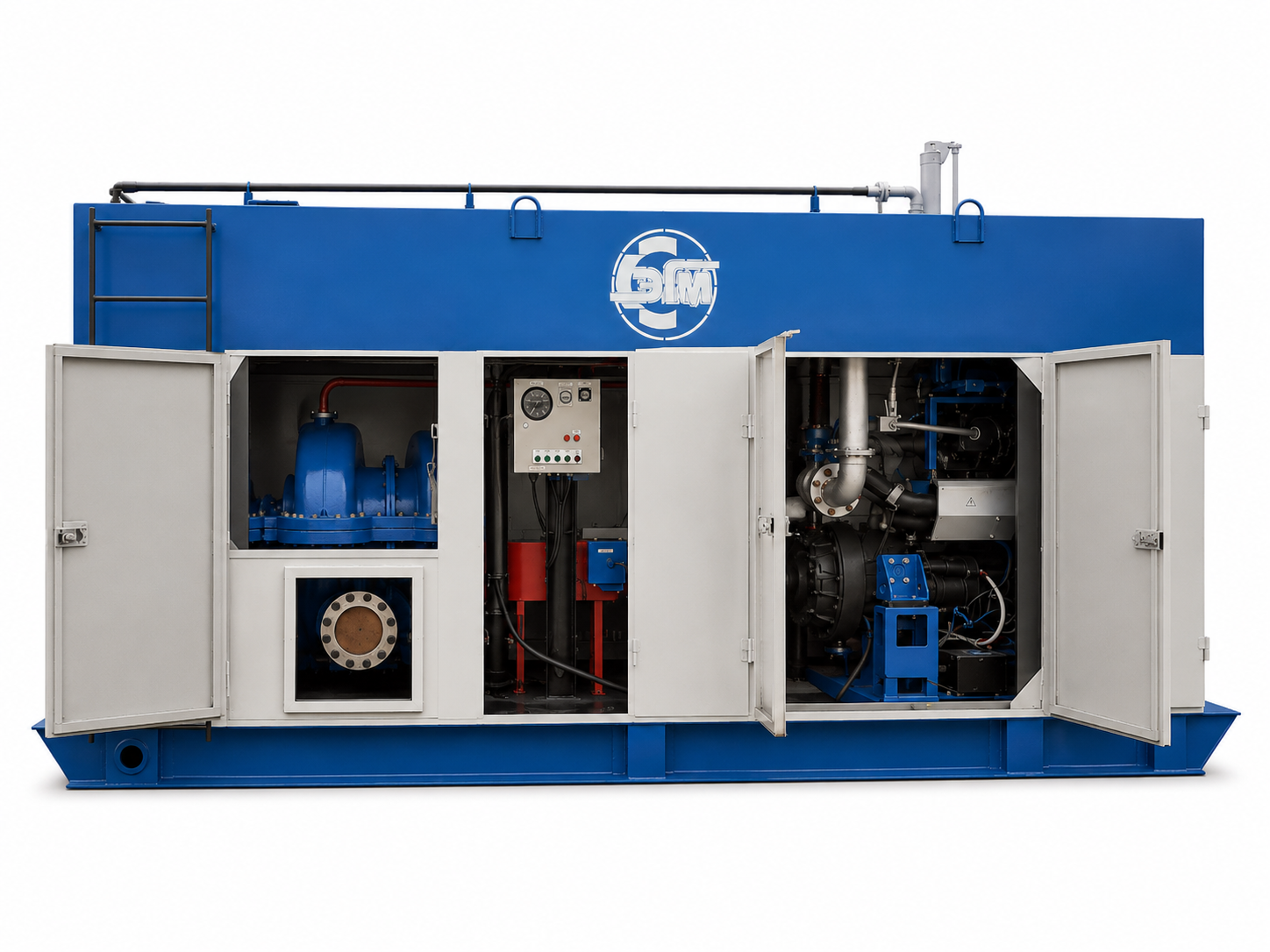

Согласно техническим данным, АН-501 выполнен по блочно-модульной схеме, что определяет порядок его установки. В состав основных узлов входят:

Рама-основание (салазки или рама с опорными элементами).

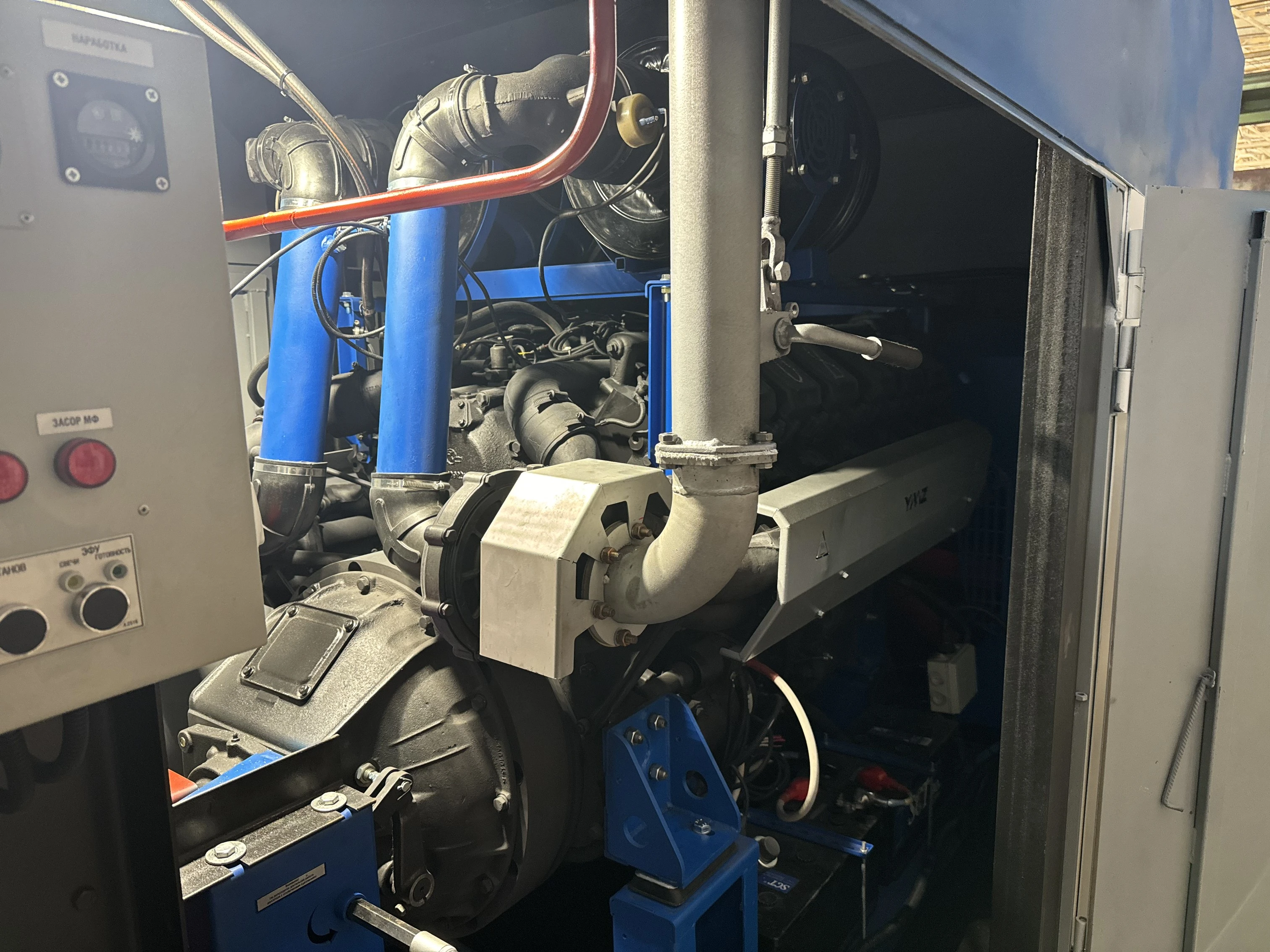

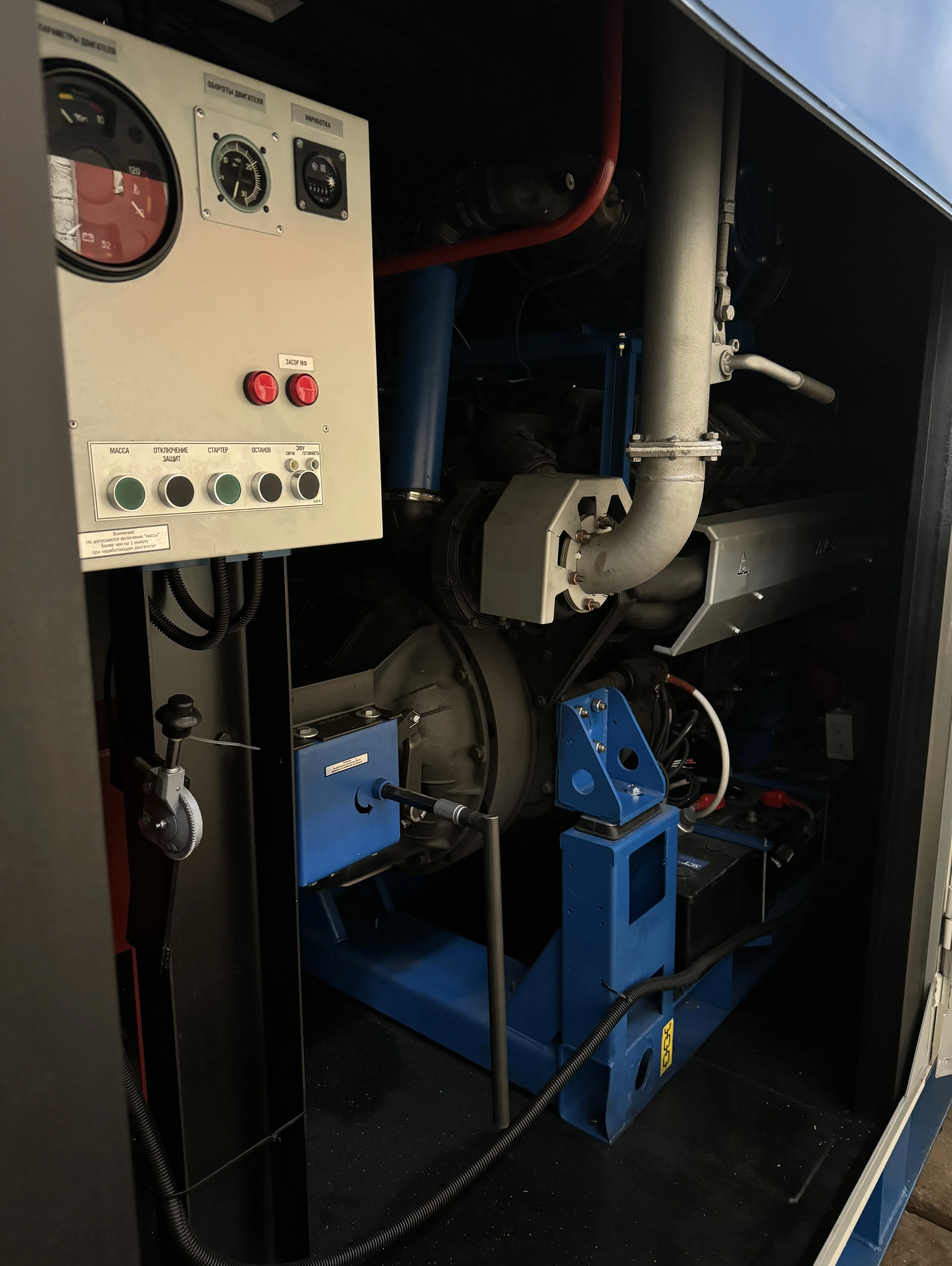

Двигатель – дизельный ЯМЗ-240НМ2 (номинальная мощность 368 кВт / 500 л.с., частота вращения 2100 об/мин). Двигатель оснащен системами: охлаждения (закрытого типа с принудительной циркуляцией).

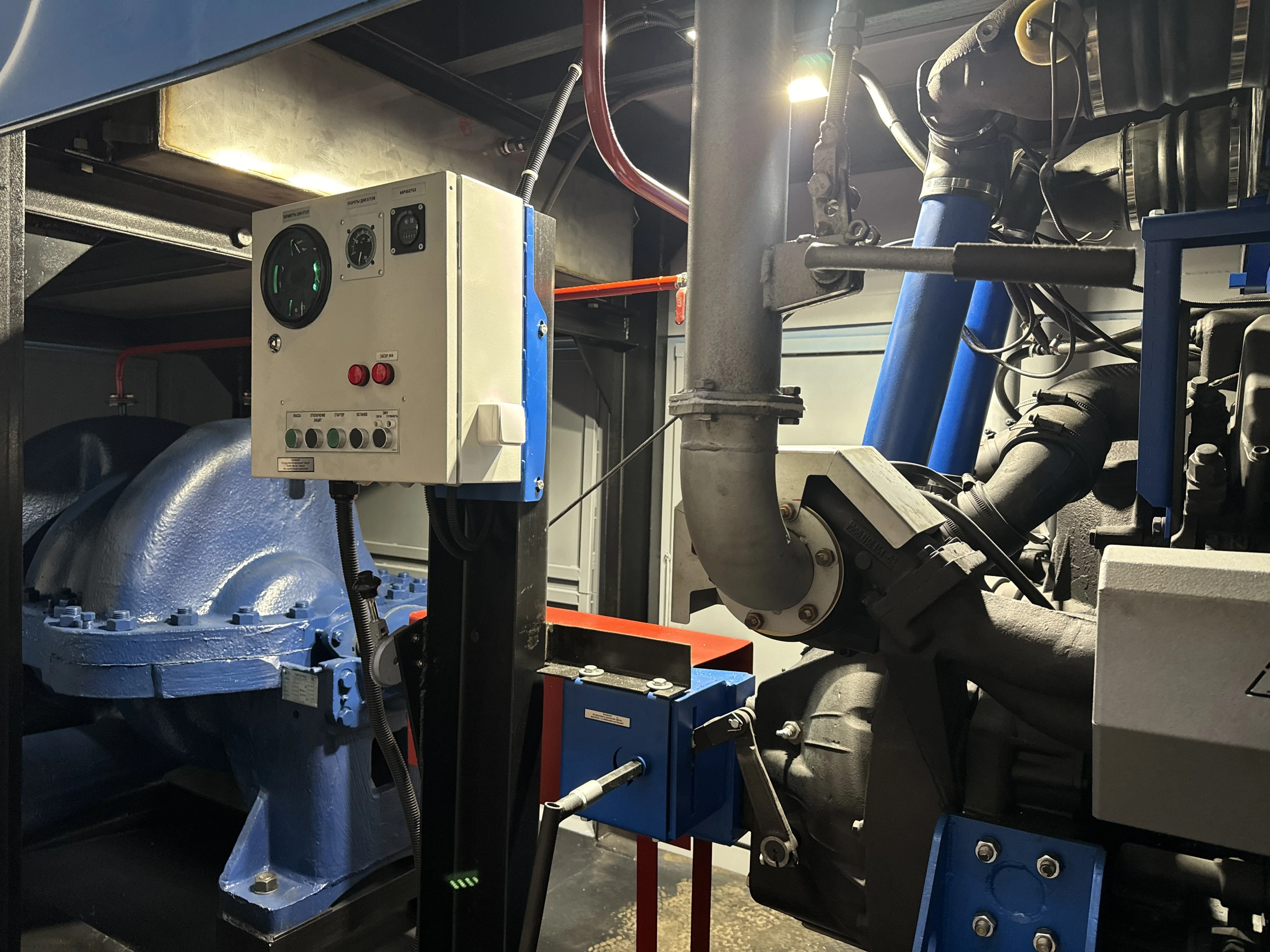

Насосный блок – центробежный насос марки ЦН 400-210 (подача 450 м³/ч, напор 170 м вод. ст.).
Вспомогательные системы – эжекторная система для заполнения насоса (упрощает пуск), топливный бак, соединительные рукава, запорная арматура.

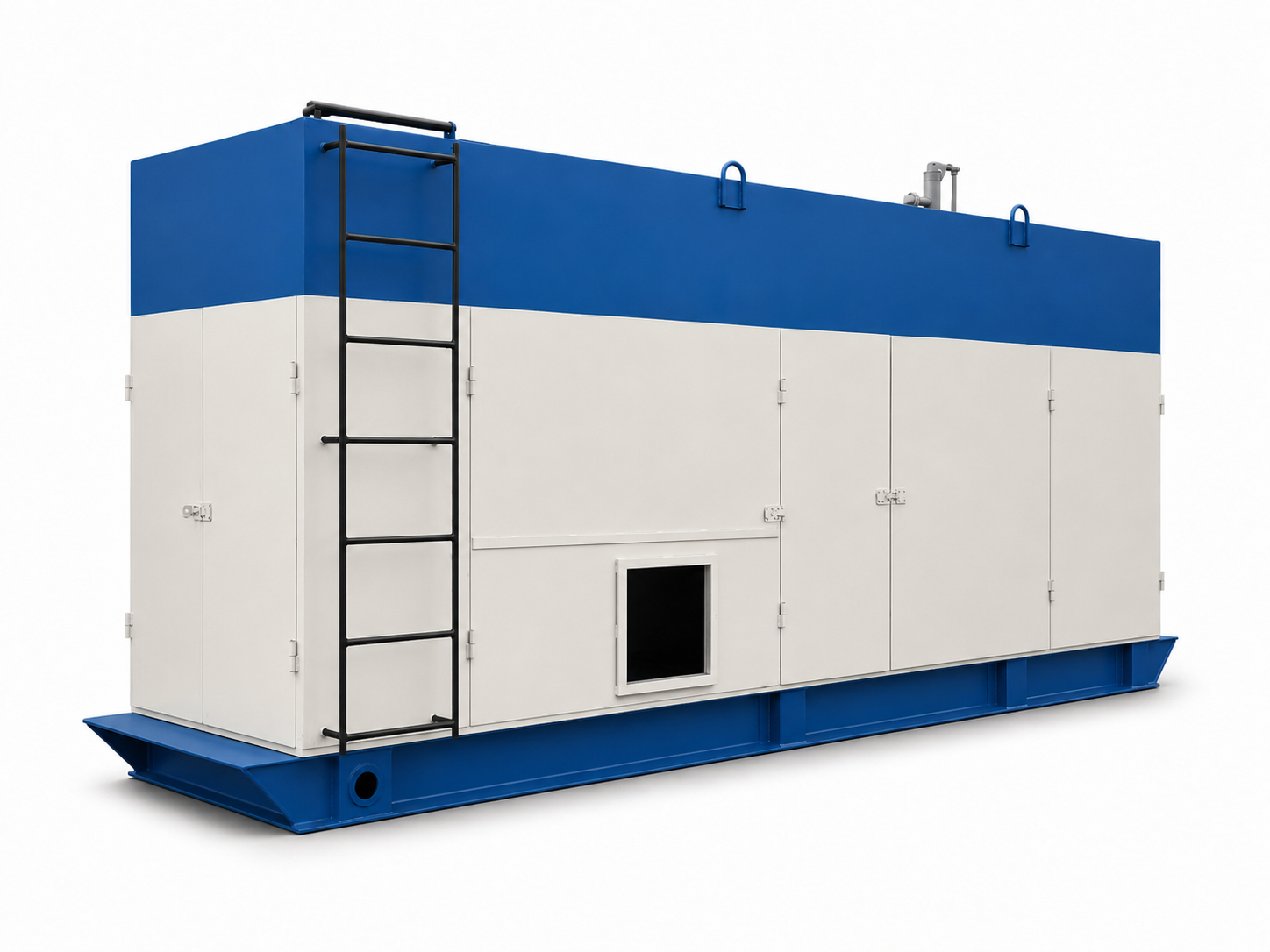

Защитный кожух ( контейнер) – согласно информации, агрегат может поставляться в металлическом контейнере («кунге») для защиты от осадков.
Топливный бак исполнение из нержавеющей стали, 800л
