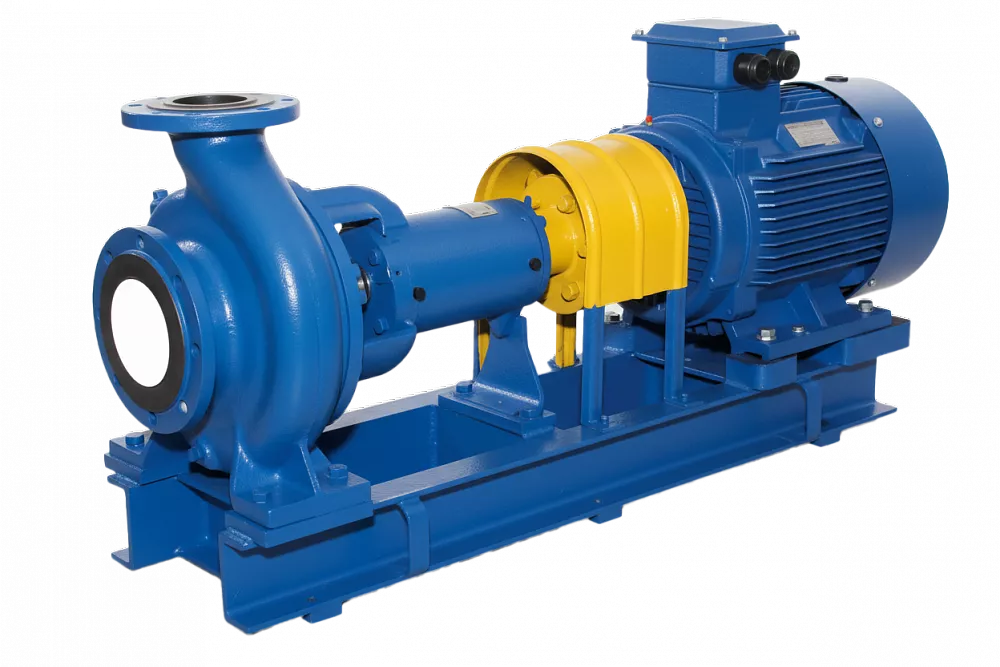

Насос СМ 80-50-200а-2
Структура условного обозначения насоса СМ
СМ 100-65-200а-2, где:
- СМ - сточно-массный;
- 100 - диаметр входного отверстия;
- 65 - диаметр выходного отверстия;
- 200 - диаметр рабочего колеса;
- а - с обрезкой рабочего колеса по наружному диаметру;
- 2 - обозначение частоты вращения (2 - 3000, 4 - 1500, 6 - 1000).
Мощный насос СМ подходит для обработки сточных масс, может использоваться на муниципальных комплексах и промышленных объектах. Технические параметры оборудования адаптированы для перекачивания жидкостей с температурой до +80 °С. Допускается объемная концентрация твердых абразивных включений с размером до 5 мм не более 1% от общей массы. Возможно наличие в веществе газообразных компонентов в концентрации до 5%.
Какие конструктивные особенности имеют насосы СМ?
Популярностью в нашем каталоге пользуется центробежный насос СМ в горизонтальном исполнении. Агрегат оборудован уплотнителями сальникового или торцевого типа. Наружный корпус производится из плотного чугунного сплава. Оборудование имеет входные и выходные патрубки. Устройство для перекачивания сточных вод усилено жестким опорным механизмом и спирально-кольцевым отводом.
В процессе изготовления насосного оборудования обязательно используются требования к безопасности, утвержденные в рамках соответствующего государственного стандарта. Для использования на объектах с высоким риском появления пожара или взрыва желательно купить насос СМ в модификации с торцевым уплотнением рабочего вала. В комплектацию такого устройства входят взрывозащищенные моторы.
На наружную часть корпуса устанавливается специальная консоль для установки на вертикальной плоскости. Для достижения этой цели могут использоваться шпильки, зафиксированные на уплотнительной конструкции специальными болтиками. Модели с сальниковым уплотнителем и механизмом подачи жидкости к рабочим узлам оснащены специальной системой охлаждения.
Двигатель насоса СМ закреплен втулочно-пальцевой муфтой с дополнительными упорами, поэтому в агрегате установлены два радиальных подшипника. Основными преимуществами использования насосов данного типа считаются следующие конструктивные преимущества:
- Наличие мощных опорных лап позволяет отремонтировать или провести сеанс сервисного обслуживания насоса без обязательного демонтажа от трубопроводной системы.
- Производитель предлагает модификации в разном промышленном исполнении, каждое из которых отличается диаметром колеса и мощностью.
- Доступно изготовление совершенно новых модификаций насосов данного типа по персональным требованиям клиента. При этом учитываются монтажные условия, особенности каждого технологического процесса и характеристики рабочей среды.
- Торцевое уплотнение позволяет расширить функциональный спектр агрегата, существенно продлить срок службы устройства и защитить от протечек рабочего вещества.
