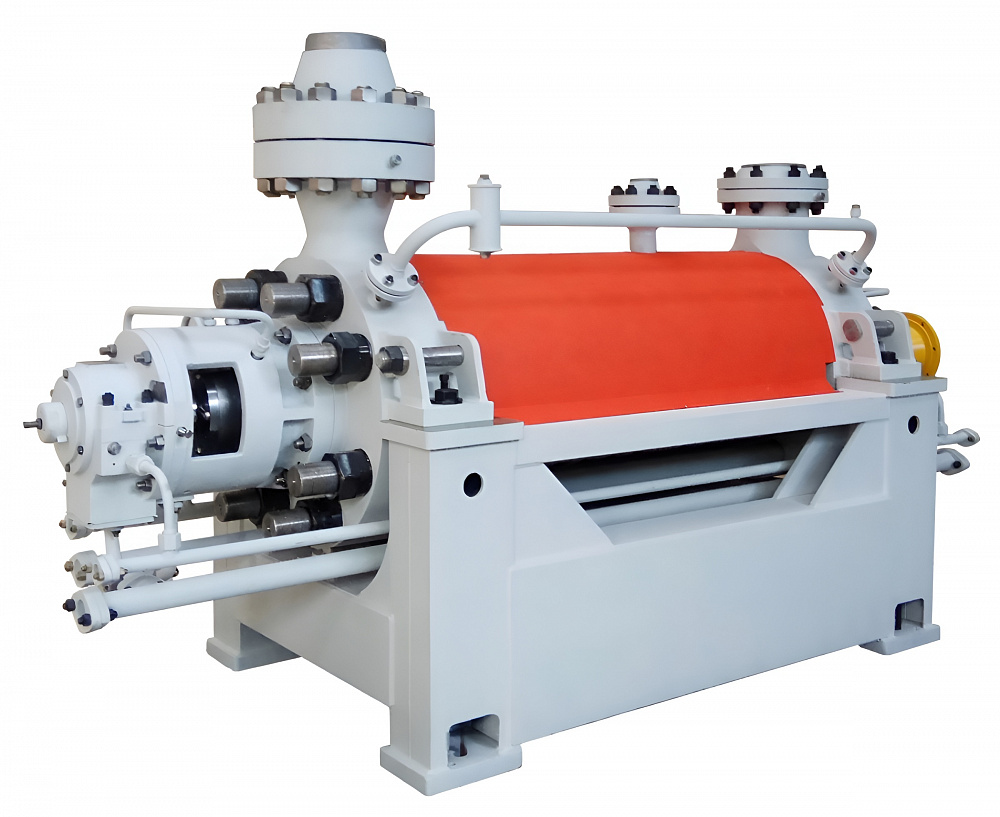

ПЭ 45-80

Насосы ПЭ предназначены для перекачивания питательной воды.

Насосы центробежные, горизонтальные, однокорпусные многоступенчатые секционные, с последовательным  расположением рабочих колес. Входной и напорные патрубки расположены вертикально вверх. Соединение патрубков с трубопроводами - фланцевое.

Подшипниковые опоры для насосов:

• ПЭ 10, ПЭ 20 — качения, с консистентной или жидкой кольцевой смазкой;
• ПЭ 30, ПЭ 350 — скольжения, с жидкой кольцевой смазкой, с охлаждением;
• ПЭ 45 … ПЭ 240, ПЭ 260, ПЭ 270 — скольжения, с жидкой кольцевой или принудительной смазкой, с охлаждением;
• ПЭ 315 … ПЭ 720 — скольжения, с принудительной смазкой.

Концевые уплотнения вала:

• стандартное исполнение — одинарные торцевые уплотнения с охлаждаемыми термобарьерами.
• под заказ — сальниковые; двойные торцевые типа «Тандем» с системой запирания.

Агрегат снабжен системой автоматики и КИП, которая контролирует его работу.
Каждый насос может иметь различное количеством ступеней, тем самым обеспечивается широкое поле работы насоса. Уплотнение стыков секций осуществляется путем металлического контакта в уплотняющих поясках за счет усилия стяжных болтов. В местах возможного размыва крышек предусмотрены эрозионно-стойкие наплавки. Для направленного теплового расширения насоса в нижней части крышек имеются продольные шпонки. Каждая крышка имеет две лапы, опорные поверхности которых лежат в горизонтальной плоскости, проходящей через ось насоса. Опорными лапами корпус крепится к плите. Лапы со стороны входа фиксируются на плиту поперечными шпонками. Во входных крышках выполнены подводные каналы. В напорной крышке крепятся детали гидравлической разгрузки и корпус концевого уплотнения.

• Для подачи питательной воды в котлы ТЭС.
• Данный насос также применим в других областях при схожих параметрах рабочей жидкости.

1. Муфта упругая пластинчатая:
   • Отсутствие подвода смазки;
   • Низкие значения вибрации;
   • Увеличенный ресурс муфты.
2. Вал:
   • Конический конец вала упрощает монтаж/демонтаж полумуфты.
3. Монтажные лапы:
   • Новая конструкция упрощает монтаж/ демонтаж; сокращает сроки ремонтов.
4. Концевые уплотнения:
   • Торцевые уплотнения уменьшают протечки.
5. Проточная часть:
   • Первая ступень может быть выполнена с предвключенным шнеком, что позволяет снизить требуемый кавитационный запас;
   • Оптимальное соотношение лопаток рабочего колеса и каналов направляющего аппарата снижает вибрации.
6. Промотбор:
   • Отбор питательной воды с расходом до 100 м3/ч.
7. Конструкция:
   • Значительно уменьшена металлоёмкость, благодаря секционной конструкции.
8. Уплотнительные кольца:
   • Увеличен ресурс за счет применения эрозионностойких и антизадирных материалов.
9. Подшипники:
   • Улучшены системы смазки и охлаждения подшипниковых узлов.
10. Отжимное устройство:
    • Предотвращает износ гидропяты в период пуска и останова насоса.
