1КсВ 315-160

Насосы конденсатные 1КсВ предназначены для перекачивания конденсата или пресной воды температурой до 433 К (+160°С) с рН 6,8…9,2, с содержанием твердых включений концентрацией не более 5 мг/л с максимальным размером до 0,1 мм и микротвердостью не более 6,5 ГПа.

Насосы (агрегаты) применяются в пароводяных сетях электростанций, работающих на органическом топливе.

Насосы (агрегаты) относятся к изделиям вида 2, восстанавливаемые по ГОСТ 27.003-90. Общие требования безопасности насосов и агрегатов соответствуют ГОСТ 31839-2012.

Агрегаты изготавливаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69. Агрегаты могут эксплуатироваться в районах с сейсмичностью до 8 баллов по МSК-84.

Насосы 1КсВ и агрегаты электронасосные на их основе не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах.

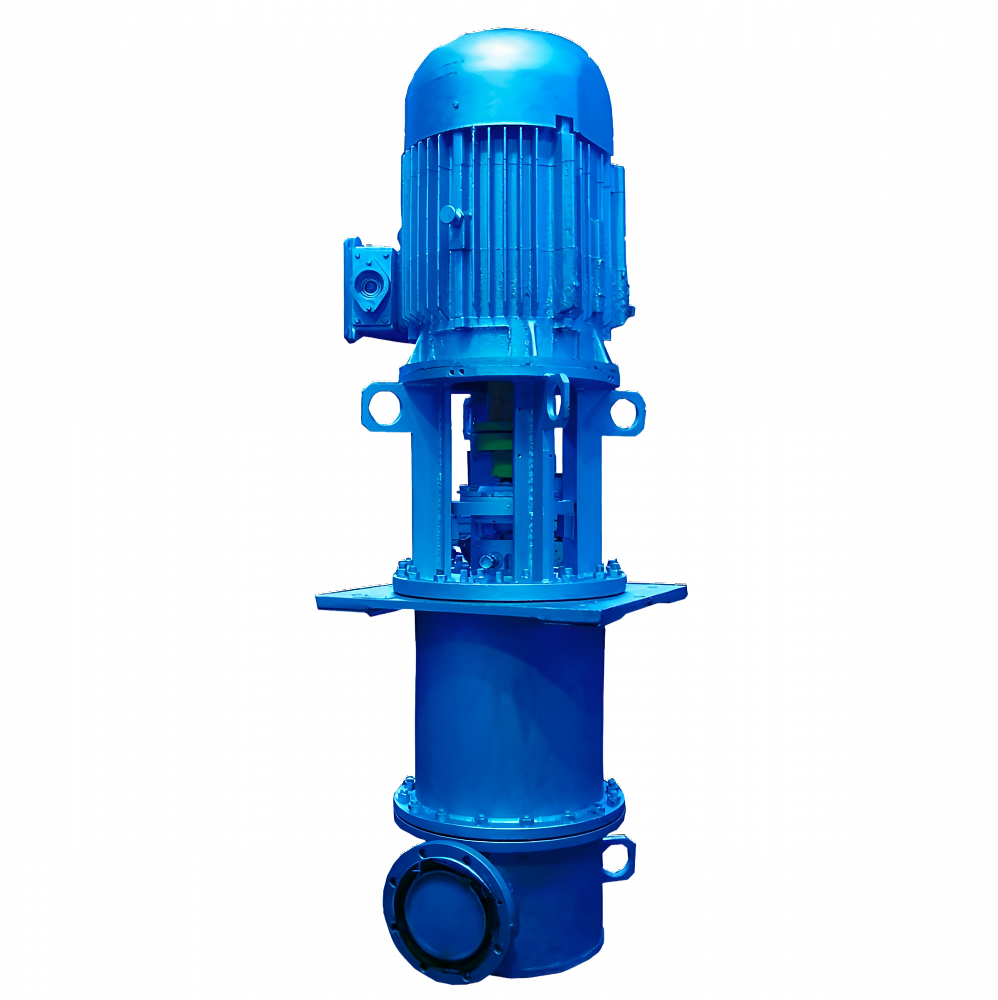

Насосный агрегат 1КсВ состоит из насоса, состоящего из тихоходной части и быстроходной части, и электродвигателя, соединенного с ним при помощи втулочно-пальцевой муфты.

Быстроходная часть насоса имеет одно или два рабочих колеса, насаженных на быстроходный вал, опорами которого служат подшипник качения и подшипник скольжения. На вал монтируется двойное торцовое уплотнение и втулочно-пальцевая муфта.

Колесо бустерное тихоходной части получает вращение от колеса турбинного, расположенного в потоке перекачиваемой жидкости за рабочим колесом быстроходной части. Бустерная ступень вращается в собственных опорах скольжения, совмещенных с гидростатической пятой.

Опорный узел крепления к фундаменту выполнен заодно с корпусом насоса.

Присоединительные размеры фланцев, всасывающего и напорного патрубков выполнены по ГОСТ 12815-80, исполнение 1. штуцерно-торцовые соединения по ГОСТ 5890-78. Предусмотрена возможность разворота всасывающего патрубка относительно вертикальной оси агрегата.

В качестве уплотнения вала предусмотрено двойное торцовое уплотнение.

Направление вращения вала агрегата — левое (против часовой стрелки), если смотреть со стороны электродвигателя.

• Для перекачки конденсата и горячей воды в пароводяных сетях электростанций
• Для перекачки конденсата и горячей воды в котельных промышленных предприятий
• Для перекачки конденсата на предприятиях теплоэнергетики

1. Верхний подшипник качения

2. Торцевое уплотнение
3. Быстроходный ротор
4. Нижний подшипник скольжения
5. Тихоходный ротор
6. Подшипник скольжения тихоходного ротора
7. Гидропята

• Оригинальная конструктивная схема насоса 1КсВ позволяет получить низкий кавитационный запас в широком диапазоне подач.

• У насоса 1КсВ имеется возможность поворота всасывающего патрубка относительно вертикальной оси, что облегчает задачу размещения насосного агрегата.
