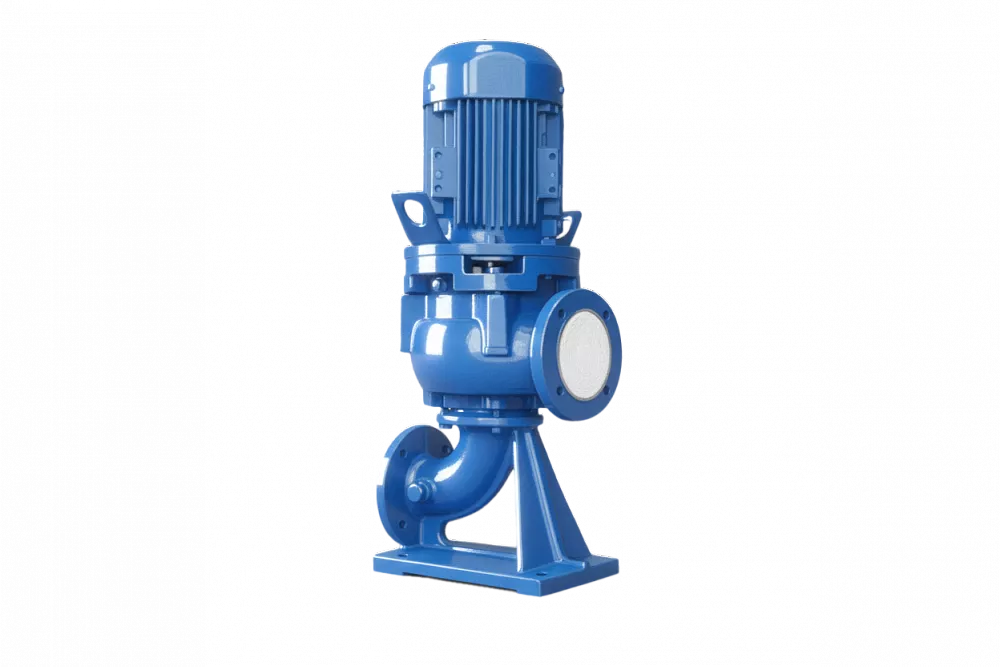

Иртыш НФ3 150/400.410-30/6

Структура условного обозначения

Иртыш НФ2 50/200.195-3/4 Ех, где:

• Иртыш - серия насосов
• Н - тип электродвигателя:
  • П – погружной электродвигатель без принудительного охлаждения;
  • Р – погружной электродвигатель с принудительным охлаждением;
  • Н – наружный электродвигатель («сухой»).
• Ф - тип гидравлической части насоса:
  • Ф – для сточных вод;
  • Д – для слабозагрязнённой и чистой воды;
  • Ш – шламовый;
  • П – песковый;
  • Г – грунтовый;
  • О – осевой.
• 2 - тип рабочего колеса:
  • 1, 2, 3 и т.д. – одно-, двух-, трёх- и т.д. канальное закрытое рабочее колесо;
  • С – вихревое рабочее колесо;
  • без обозначения – многоканальное рабочее колесо (для дренажных насосов).
• 50 - номинальный диаметр напорного патрубка;
• 200 - номинальный диаметр рабочего колеса;
• 195 - фактический диаметр рабочего колеса;
• 3 - номинальная мощность электродвигателя;
• 4 - число полюсов электродвигателя;
• Ех - исполнение электродвигателя:
  • РВ Ех – взрывозащищенного исполнения для рудничных условий;
  • Ех – взрывозащищенного исполнения;
  • без обозначения – базовый электродвигатель.

Электронасосы серии «Иртыш» типа НФ(НФС) предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных отходов), с водородным показателем рН=6,0…9,0 плотностью до 1100 кг/м³, температурой до 323К (50?С), с содержанием различных неабразивных взвешенных частиц максимальным размером согласно таблицы 1 включая коротковолокнистые, (длинноволокнистые для насосов типа ПФС), концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму, размером до 5 мм и микротвердостью не более 9000 МПа. Максимально допустимая температура окружающей среды (воздуха) +400С.

Насосы-моноблоки НФ, НФС представляют собой установки, с помощью которых откачивается чистая или загрязненная вода, бытовые, промышленные, фекальные стоки и отходы. Устройства предлагаются в вертикальном или горизонтальном исполнении с комплектацией электрическим двигателем.

Особенности насосов НФ и НФС

Оборудование этого типа способно перекачивать жидкости температурой до +50 градусов, в которой допустимо наличие неабразивных взвешенных частиц и коротковолокнистых структур. Использование агрегата возможно в сухом машинном отделении, где созданы все условия для работы электрического двигателя.

Конструктивно насосы НФ и НФС представляют собой моноблоки, в состав которых входит щит управления. Его задача – обеспечение работы оборудования в ручном или автоматическом режиме. При торцовом уплотнении в его полости должна находиться охлаждающая жидкость. В зависимости от исполнения насос включает в свой состав:

• электрический двигатель (он может быть общепромышленным, взрывозащищенным, асинхронным, трехфазным, однофазным),
• гидравлическую часть,
• систему влаго- и термозащиты (за счет специальных уплотнителей достигается герметичность, защищенность от попадания внутрь влаги, а термодатчики при перегревании отключают оборудование),
• щит управления (через него осуществляется подключение агрегатов к сети и управление его включением/выключением),
• поплавковый уплотнитель.
