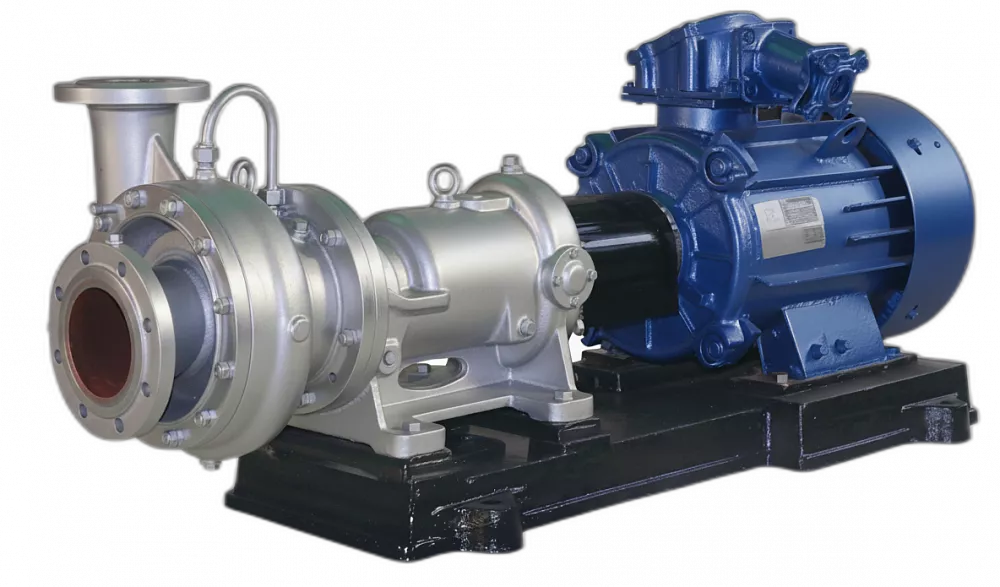

Насос 5НК-5х1 с дв. 55 кВт

Структура условного обозначения насосов НК

4НК5х1-УХЛ4, где:

• 4 - диаметр всасывающего патрубка, уменьшенный в 25 раз;
• НК - тип насоса (нефтяной, консольный);
• 5 - коэффициент быстроходности, уменьшенный в 10 раз и округленный;
• 1 - количество ступеней;
• УХЛ - климатическое исполнение;
• 4 - категория размещения агрегата при эксплуатации.

Нефтяные насосы типа НК являются востребованным оборудованием центробежного, горизонтального, консольного, одноступенчатого типа, рассчитанным на длительную эксплуатацию в экстремальных условиях. Предназначаются они для эффективного перекачивания нефти и разных нефтепродуктов, имеющих положительную температуру не выше +200°С. Данное оборудование спроектировано для безопасной работы во взрывоопасных зонах и производствах, в условиях присутствия взрывоопасных воздушных смесей. Насосы применяются в установках на газо- нефтеперерабатывающих, нефтехимических предприятиях, а также системах подачи топлива на ТЭЦ, в больших котельных. Насосы НК рассчитаны на работу под давлением 68 МПа. Корпус оборудования, патрубки, кронштейны, рабочее колесо выполнены из чугуна, устойчивого к действию агрессивных веществ и очень прочного в сравнении со сплавами стали или алюминия.

Назначение и конструкция

Центробежные горизонтальные, консольные, одноступенчатые насосные агрегаты типа НК созданы для перекачивания нефти и нефтепродуктов. Имеют двойное сальниковое или двойное торцовое уплотнение. Проточная часть изготавливается из серого чугуна. Выдерживают давление на входе в насос до 0,68 МПа.

Характеристики перекачиваемых сред

Вязкость до 0,01 см2/сек, плотность до 1 т/м3. Диапазон допустимых температур: от 0 до 80°С и от 0 до +200°С. Температурные характеристики оговариваются при заказе.

Консольный насос для нефтепродуктов НК и оборудование на их базе подходят для обработки продуктов нефтепромышленности с температурой до +360°С. Агрегаты используются в технологических процессах нефтехимических и нефтеперерабатывающих предприятий. Оборудование дополнительно может применяться для передачи природной воды в зонах с высоким риском взрыва или пожара.

Как работает консольный нефтяной насос?

Центробежный насос для нефти в горизонтальном исполнении оснащен осевым входом и радиальным разъемом корпуса. Разгрузка осевой силы происходит за счет действия гидравлического механизма. Основные опорные кронштейны полностью унифицированы, они оборудованы подшипниками со специальной картерной смазкой и системой принудительного охлаждения.

Для уплотнения рабочего вала используется механическое торцевое уплотнение, сальниковое наполнение. Основной особенностью агрегата является высокопрочный и усиленный наружный корпус, а также лопаточные отводы на выходе из рабочего колеса. Такая модификация устройства исключает риск воздействия радиальной силы на всем рабочем диапазоне подачи.

Для усиления корпуса и продления срока эксплуатации насосного агрегата в процессе изготовления оборудования использовались самые прочные и долговечные материалы. Наружный корпус и дополнительные крышки насоса НК произведены из углеродистой легированной стали со специальными наплавками, устойчивыми к коррозии.

Детали проточной части выполнены от хромистой стали, щелевые уплотнители состоят из металлических сплавов, стойких к воздействию коррозии. Рабочий вал изготавливается из сортового легированного стального проката. Использование прочных материалов и передовых производственных технологий позволяет внедрять консольное насосное оборудование на промышленных объектах с различной специализацией:

• Нефтеперерабатывающие предприятия.
• Системы подачи топлива на тепловых электростанциях.
• Отопительные станции и котельные.
• Газонаполнительные станции.
• Промышленные объекты, которые распределяют нефтепродукты в условиях с высоким риском взрыва или пожара.
