Электродвигатель АИР 112 М2 У1 220/380 7,5/3000 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 7,5 кВт. Синхронная частота вращения 3000 об/мин при двух полюсах. Быстроходное исполнение ставят там, где рабочая машина сама рассчитана на высокие обороты. Монтаж на лапах: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. Обозначение АИР расшифровывается как асинхронный, серия «И», буква «Р» — привязка мощности к установочным размерам. В обозначении число 112 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Водоснабжение и насосные станции — привод центробежных насосов
• Судовое и портовое оборудование малой мощности
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Полиграфия и упаковочные линии
• Компрессорное оборудование

Условия эксплуатации и монтаж

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности

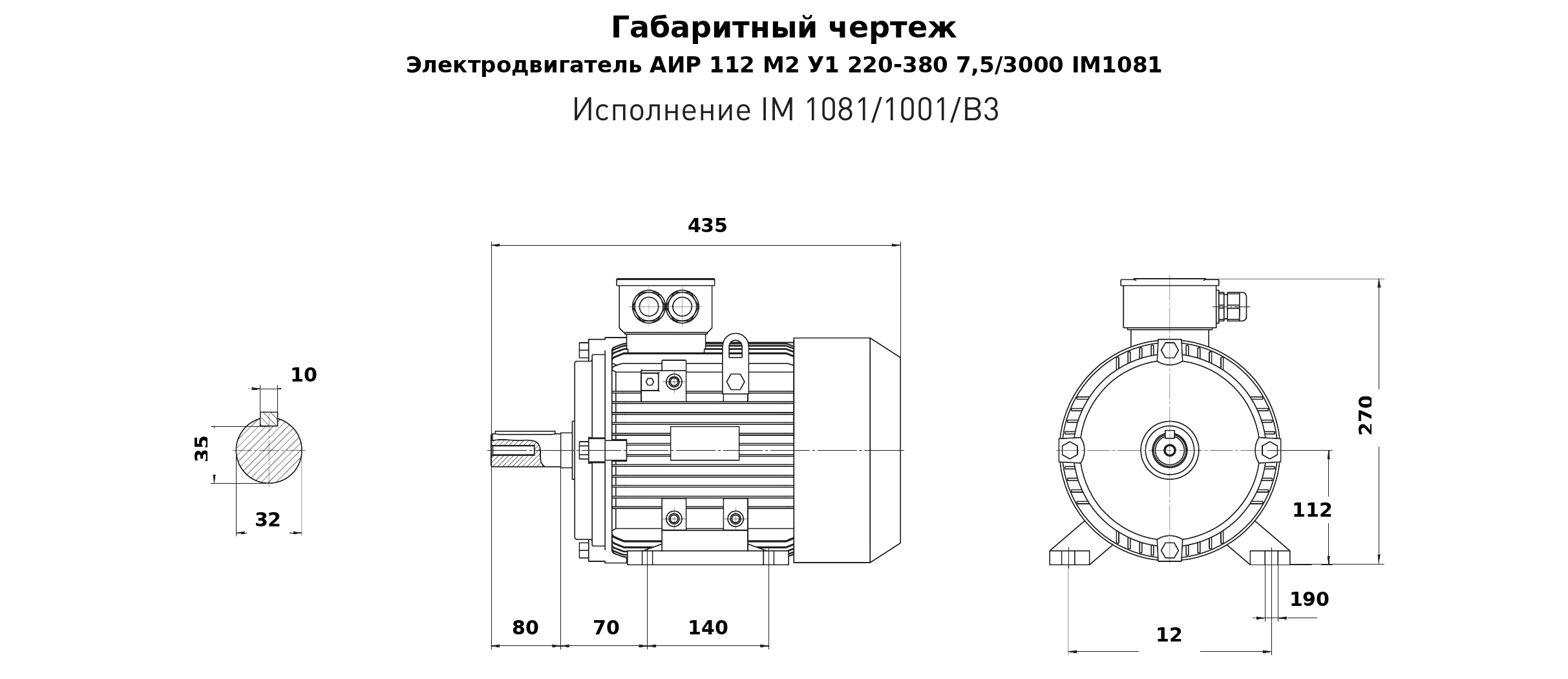

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Высота оси вращения 112 мм определяет посадочное место: сверьте её с чертежом рамы
• Вес 49 кг, размеры 320×435×300 мм: заложите эти цифры в расчёт опорной конструкции
• Климатическое исполнение У1 по ГОСТ 15150
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Двигатель служит приводом промышленного оборудования средней мощности. Сочетание 7,5 кВт и синхронной частоты 3000 об/мин закрывает основной парк насосов, вентиляторов и конвейеров на производстве.

Преимущества

• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Быстроходное исполнение выгоднее по цене за киловатт, чем тихоходные аналоги той же мощности
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• Коэффициент полезного действия 88 % при cos φ 0,88 — исходные данные для расчёта сечения кабеля и уставок защиты
• Данные по пуску: ток 7,5 Iн, момент 2,2 Мн — этого хватит для расчёта пусковой аппаратуры
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
