Электродвигатель 5АИ 90 LB8 1,1/750 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 1,1 кВт. Восьмиполюсное исполнение с синхронной частотой 750 об/мин — самое тихоходное в серии. Обороты вдвое ниже, чем у четырёхполюсного аналога. Монтаж по IM1081: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Цифра 90 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Вентиляция большого сечения — низкооборотные вентиляторы
• Сушильные и охладительные установки
• Очистные сооружения — приводы скребковых механизмов
• Складская механизация
• Транспортёры, элеваторы, тихоходные конвейеры

Условия эксплуатации и монтажа

• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Высота оси 90 мм — ключевой размер при подборе замены, проверьте его в первую очередь

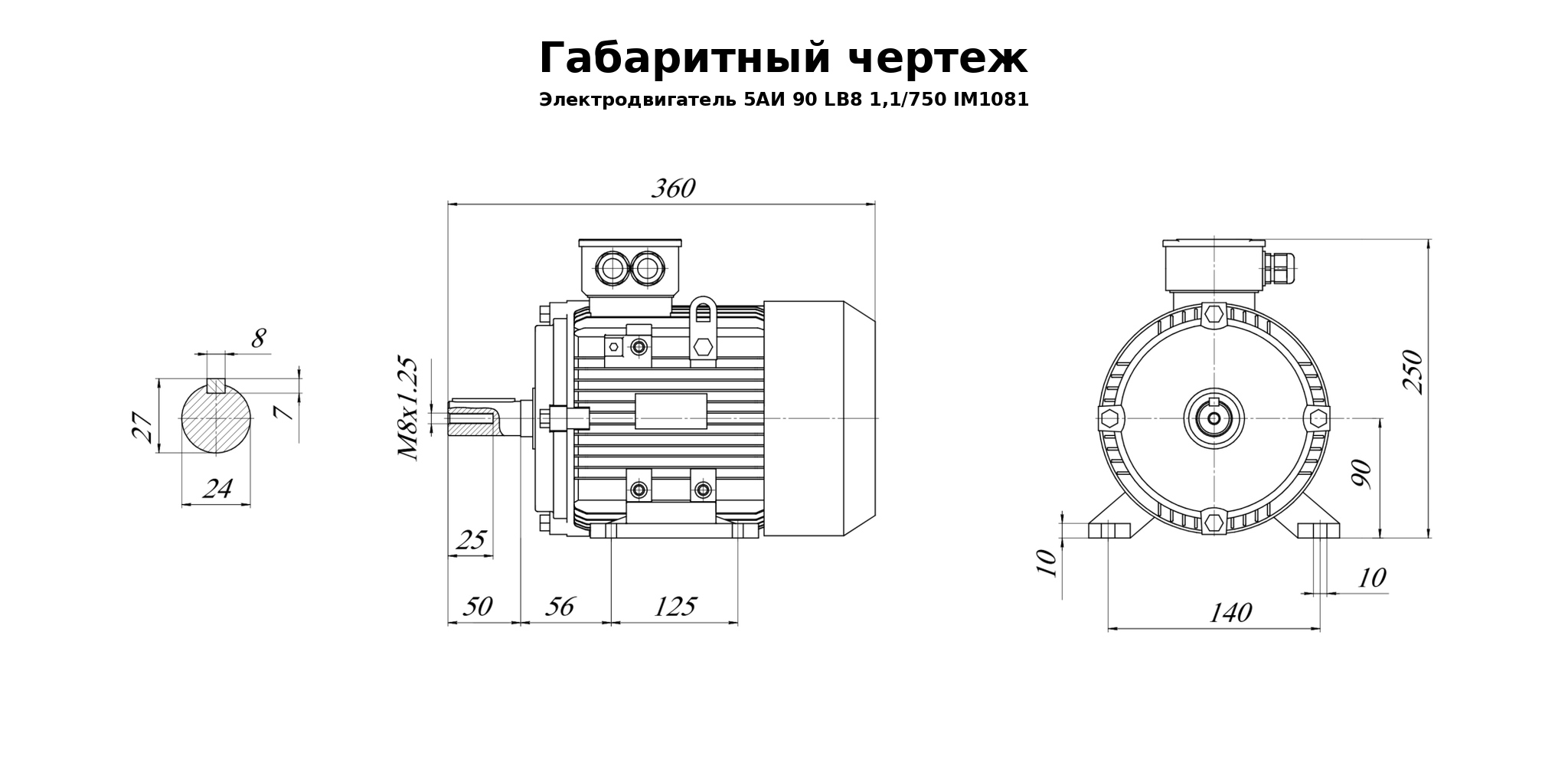

• Габариты 270×360×250 мм и масса 23 кг — исходные данные для компоновки узла и выбора такелажа
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Назначение — привод стационарных машин общепромышленного применения. Сочетание 1,1 кВт и 750 об/мин подбирается под конкретный рабочий орган: небольшой насос, вентилятор, транспортёр.

Преимущества

• Минимальная частота вращения в серии — наименьший уровень шума и наибольший ресурс подшипников
• Низкие обороты снижают вибрацию и износ приводимого механизма
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• Энергетические показатели известны заранее: КПД 74,7 %, коэффициент мощности 0,72
• Кратность пускового тока 3,5 и пускового момента 1,8 — данные для проверки, потянет ли сеть прямой пуск
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных

Электрогидромаш поставляет общепромышленные электродвигатели с гарантией и складским наличием по ходовым позициям. Инженеры помогут выбрать между исполнениями и проверят, встанет ли двигатель на существующее место.
