Электродвигатель 5АИ 90 L4 2,2/1500 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 2,2 кВт. Исполнение на четыре полюса, 1500 об/мин. Стандарт для приводов насосов, вентиляторов и конвейеров средней мощности. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Число 90 соответствует высоте оси вращения в миллиметрах; полюсность зашифрована цифрой после буквенного индекса.

Отрасли применения

• Вентиляция — канальные и радиальные вентиляторы
• Сельское хозяйство — кормораздатчики, зернообрабатывающее оборудование
• Станкостроение и ремонтные производства
• Пищевая промышленность — тестомесы, дозаторы, транспортёры
• Конвейерный транспорт и мотор-редукторные группы

Условия эксплуатации и монтажа

• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение

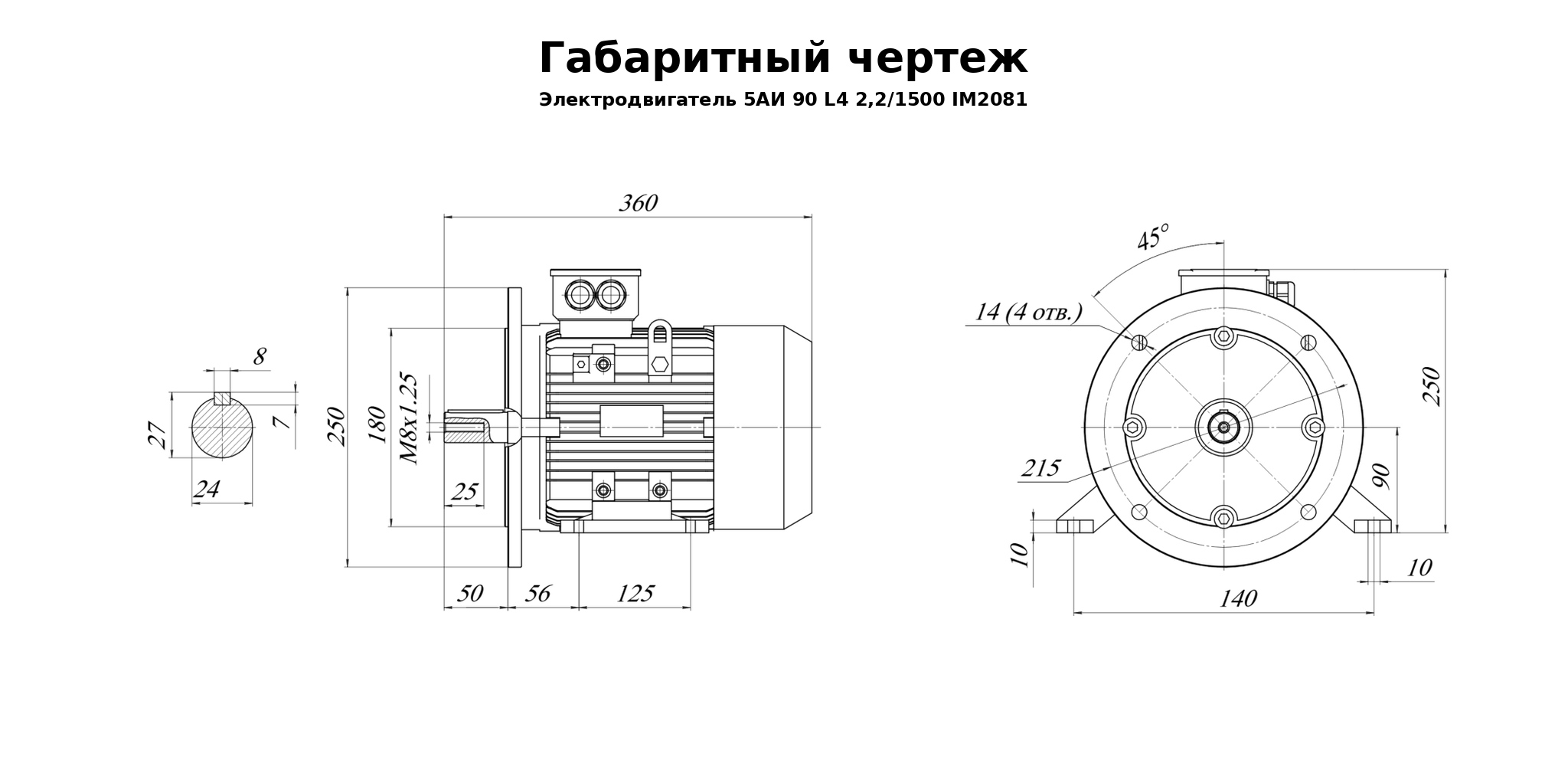

• Посадочная высота оси вращения — 90 мм; при замене штатного агрегата этот размер должен совпасть
• Вес 23 кг, размеры 260×360×250 мм: заложите эти цифры в расчёт опорной конструкции
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Применяется в составе приводов промышленного и коммунального оборудования. 2,2 кВт и 1500 об/мин определяют, какие механизмы можно подключить напрямую, без промежуточной передачи.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Большой фланец обеспечивает жёсткое соединение с корпусом рабочей машины и упрощает обеспечение соосности при монтаже
• КПД 79,3 % и cos φ 0,83 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Кратности 6,5 по току и 2,3 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

Электрогидромаш поставляет общепромышленные электродвигатели с гарантией и складским наличием по ходовым позициям. Инженеры помогут выбрать между исполнениями и проверят, встанет ли двигатель на существующее место.
