Электродвигатель 5АИ 90 L4 2,2/1500 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 2,2 кВт. Четырёхполюсное исполнение с синхронной частотой 1500 об/мин — самая ходовая группа серии. Обороты подходят большинству промышленных механизмов напрямую. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Цифра 90 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Конвейерный транспорт и мотор-редукторные группы
• Коммунальное хозяйство — насосные и котельные установки
• Пищевая промышленность — тестомесы, дозаторы, транспортёры
• Сельское хозяйство — кормораздатчики, зернообрабатывающее оборудование
• Деревообработка — станки и подающие механизмы

Условия эксплуатации и монтажа

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Убедитесь, что рама рассчитана на высоту оси вращения 90 мм

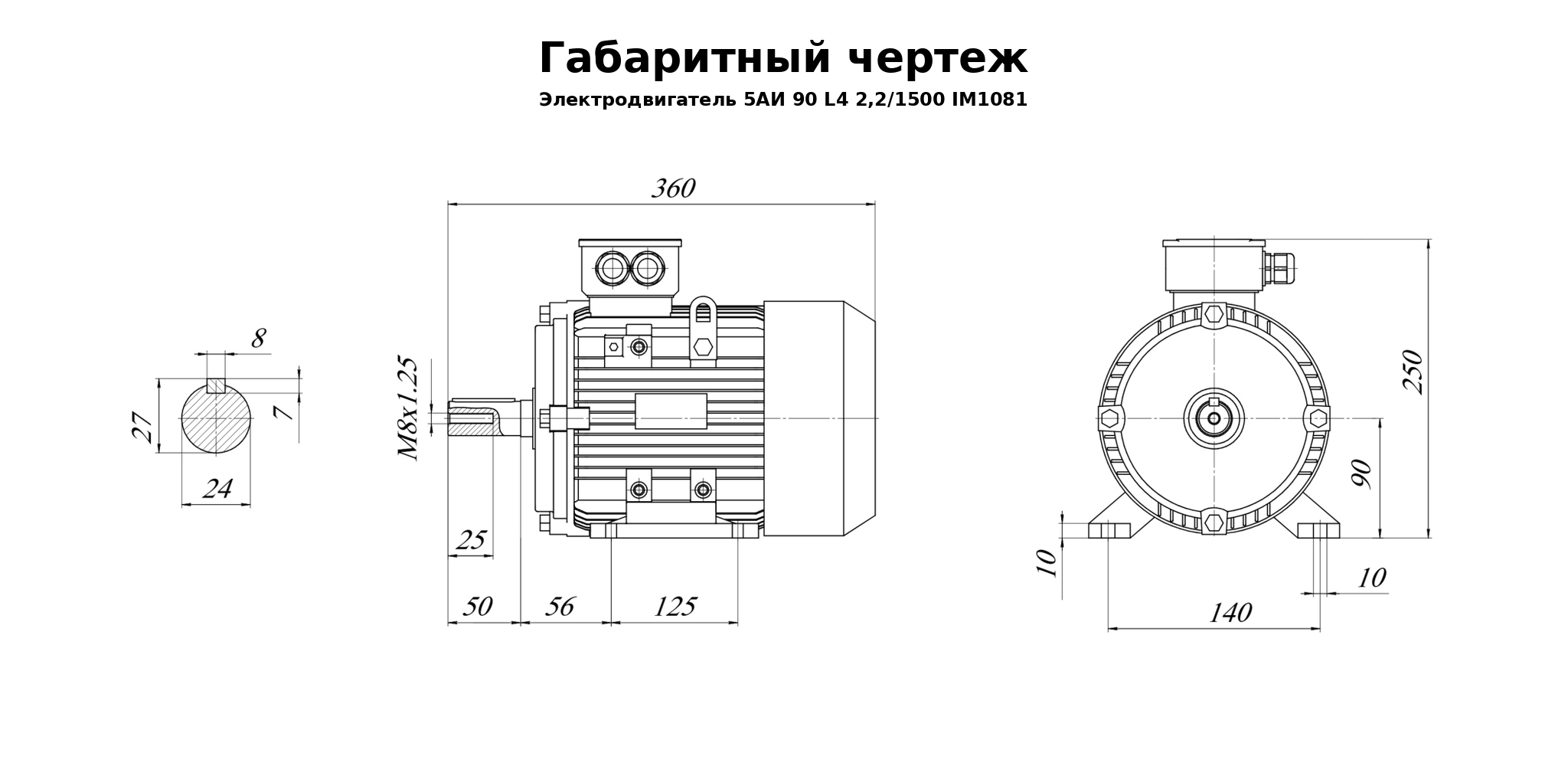

• Габариты 260×360×250 мм и масса 23 кг — исходные данные для компоновки узла и выбора такелажа
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Назначение — привод технологических машин цехового уровня. Мощность 2,2 кВт при 1500 об/мин подбирается под момент сопротивления конкретного агрегата.

Преимущества

• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• Коэффициент полезного действия 79,3 % при cos φ 0,83 — исходные данные для расчёта сечения кабеля и уставок защиты
• Данные по пуску: ток 6,5 Iн, момент 2,3 Мн — этого хватит для расчёта пусковой аппаратуры
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

В Электрогидромаше двигатель можно купить с гарантией и получить помощь в подборе. Если меняете вышедший из строя агрегат, пришлите его марку — проверим взаимозаменяемость по мощности, оборотам и присоединительным размерам.
