Электродвигатель 5АИ 90 L2 3/3000 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 3 кВт. Два полюса, синхронная частота 3000 об/мин. Самая быстроходная группа серии: мощность снимается с меньшего сердечника, отсюда выигрыш по массе и посадочным размерам. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 90 соответствует высоте оси вращения в миллиметрах; полюсность зашифрована цифрой после буквенного индекса.

Отрасли применения

• Металлообработка — шлифовальные и заточные станки
• Полиграфия и упаковочные линии
• Судовое и портовое оборудование малой мощности
• Химические производства — приводы циркуляционных насосов
• Водоснабжение и насосные станции — привод центробежных насосов

Условия эксплуатации и монтажа

• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• Посадочная высота оси вращения — 90 мм; при замене штатного агрегата этот размер должен совпасть

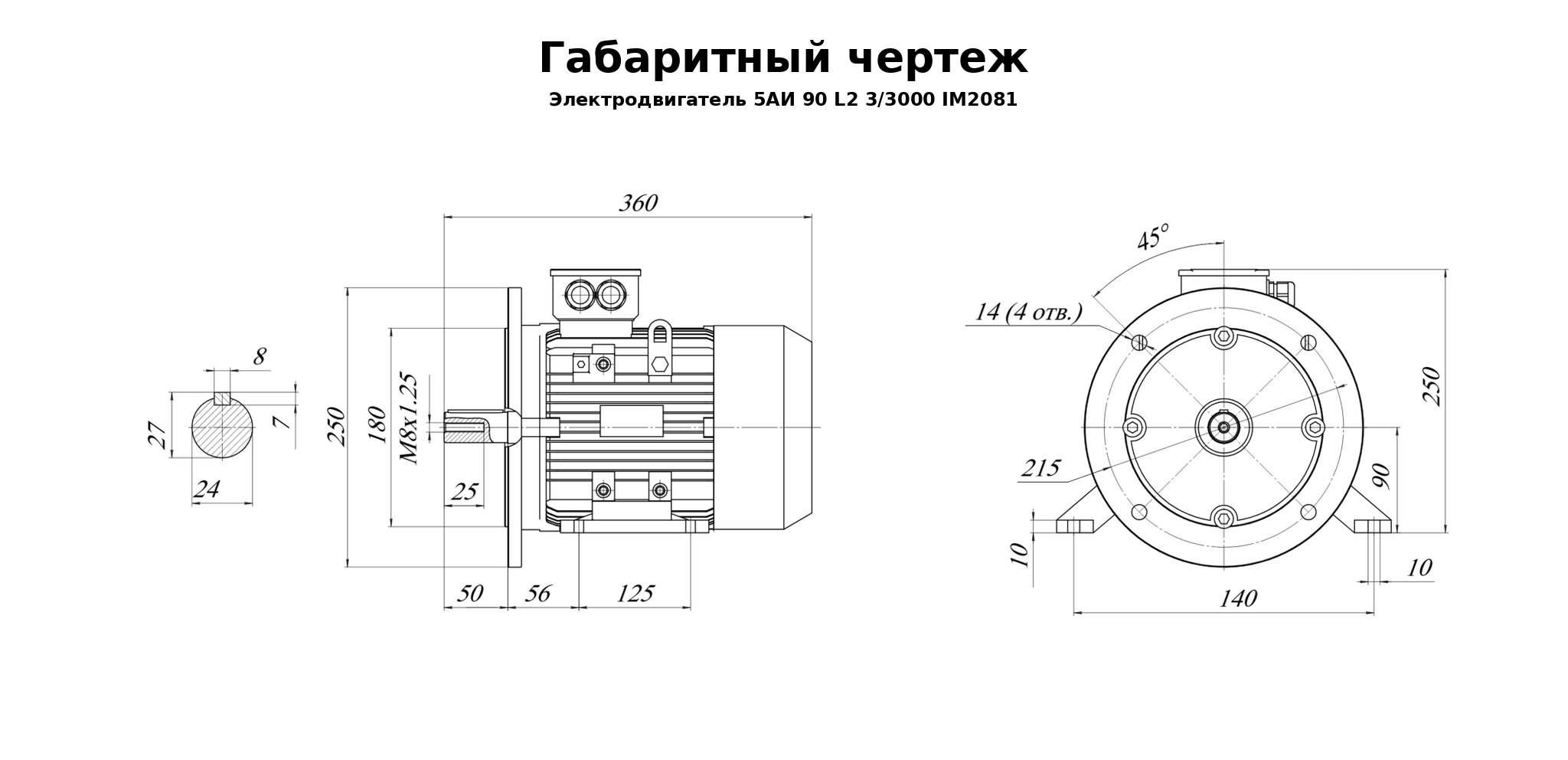

• Габариты 210×360×250 мм и масса 19 кг — исходные данные для компоновки узла и выбора такелажа
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Двигатель служит приводом промышленного оборудования средней мощности. Сочетание 3 кВт и синхронной частоты 3000 об/мин закрывает основной парк насосов, вентиляторов и конвейеров на производстве.

Преимущества

• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Большой фланец обеспечивает жёсткое соединение с корпусом рабочей машины и упрощает обеспечение соосности при монтаже
• КПД 83,5 % и cos φ 0,88 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Данные по пуску: ток 7 Iн, момент 2,2 Мн — этого хватит для расчёта пусковой аппаратуры
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
