Электродвигатель 5АИ 80 В2Ж 2,2/3000 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 2,2 кВт. Двухполюсная машина с синхронной частотой 3000 об/мин. Высокие обороты позволяют отказаться от повышающей передачи между двигателем и рабочим органом. Исполнение IM2081 сочетает лапы и большой присоединительный фланец. Комбинированный монтаж позволяет и опереть двигатель на раму, и состыковать его с корпусом рабочей машины. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Число 80 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Деревообработка — приводы пильных и фрезерных узлов
• Полиграфия и упаковочные линии
• Вентиляция и кондиционирование — вентиляторы среднего и высокого давления
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Химические производства — приводы циркуляционных насосов

Условия эксплуатации и монтажа

• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Убедитесь, что рама рассчитана на высоту оси вращения 80 мм

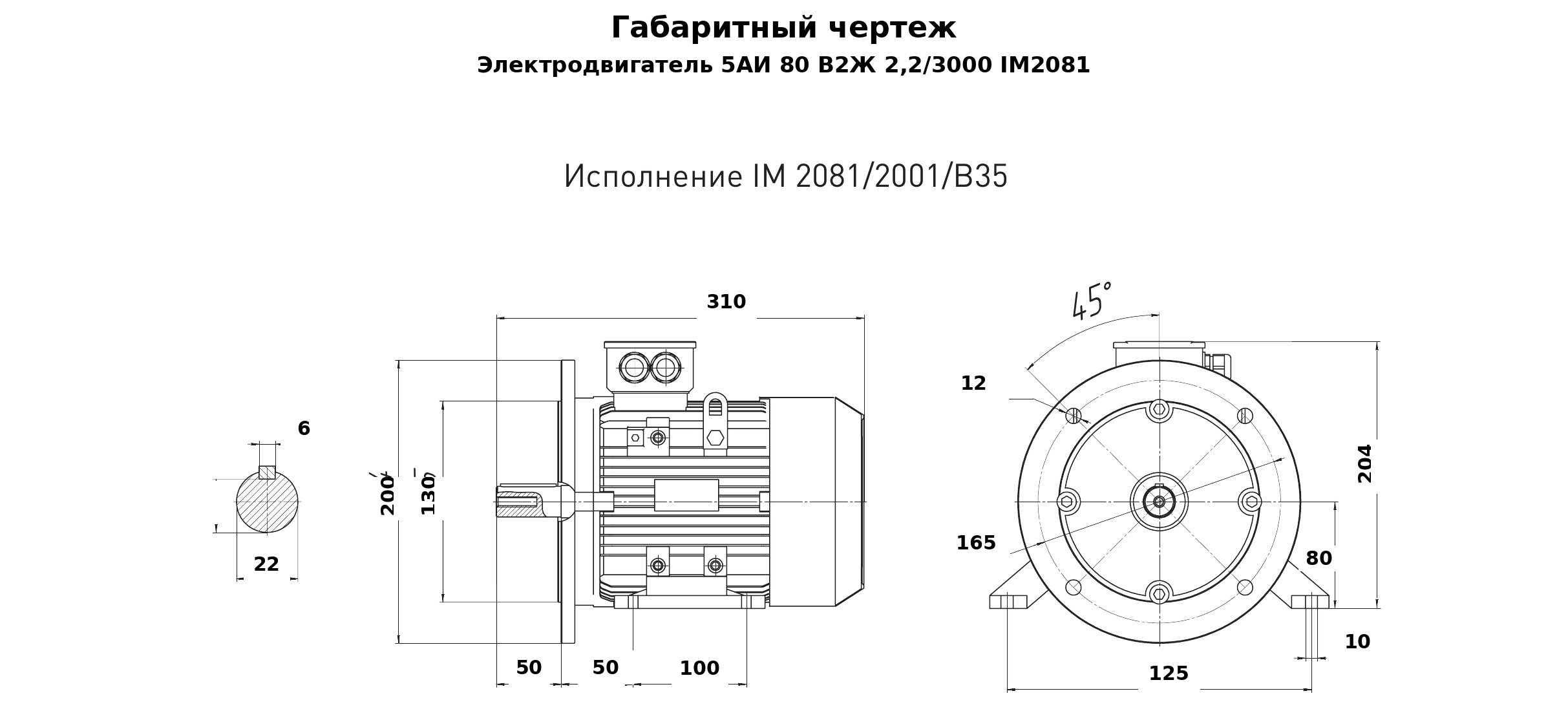

• Вес 14 кг, размеры 210×310×200 мм: заложите эти цифры в расчёт опорной конструкции
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Двигатель служит приводом промышленного оборудования средней мощности. Сочетание 2,2 кВт и синхронной частоты 3000 об/мин закрывает основной парк насосов, вентиляторов и конвейеров на производстве.

Преимущества

• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Быстроходное исполнение выгоднее по цене за киловатт, чем тихоходные аналоги той же мощности
• Большой фланец обеспечивает жёсткое соединение с корпусом рабочей машины и упрощает обеспечение соосности при монтаже
• Энергетические показатели известны заранее: КПД 83 %, коэффициент мощности 0,87
• Кратности 7 по току и 2,2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
