Электродвигатель 5АИ 80 А4 1,1/1500 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 1,1 кВт. Исполнение на четыре полюса, 1500 об/мин. Стандарт для приводов насосов, вентиляторов и конвейеров средней мощности. Исполнение IM1081 — лапы и один цилиндрический конец вала. Классический вариант для установки на раму, салазки или фундаментную плиту, когда передача идёт муфтой или ремнём. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 80 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Вентиляция — канальные и радиальные вентиляторы
• Станкостроение и ремонтные производства
• Водоснабжение и отопление — насосы, циркуляционные агрегаты
• Деревообработка — станки и подающие механизмы
• Коммунальное хозяйство — насосные и котельные установки

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Высота оси вращения 80 мм — проверьте совпадение с посадочным местом заменяемого двигателя

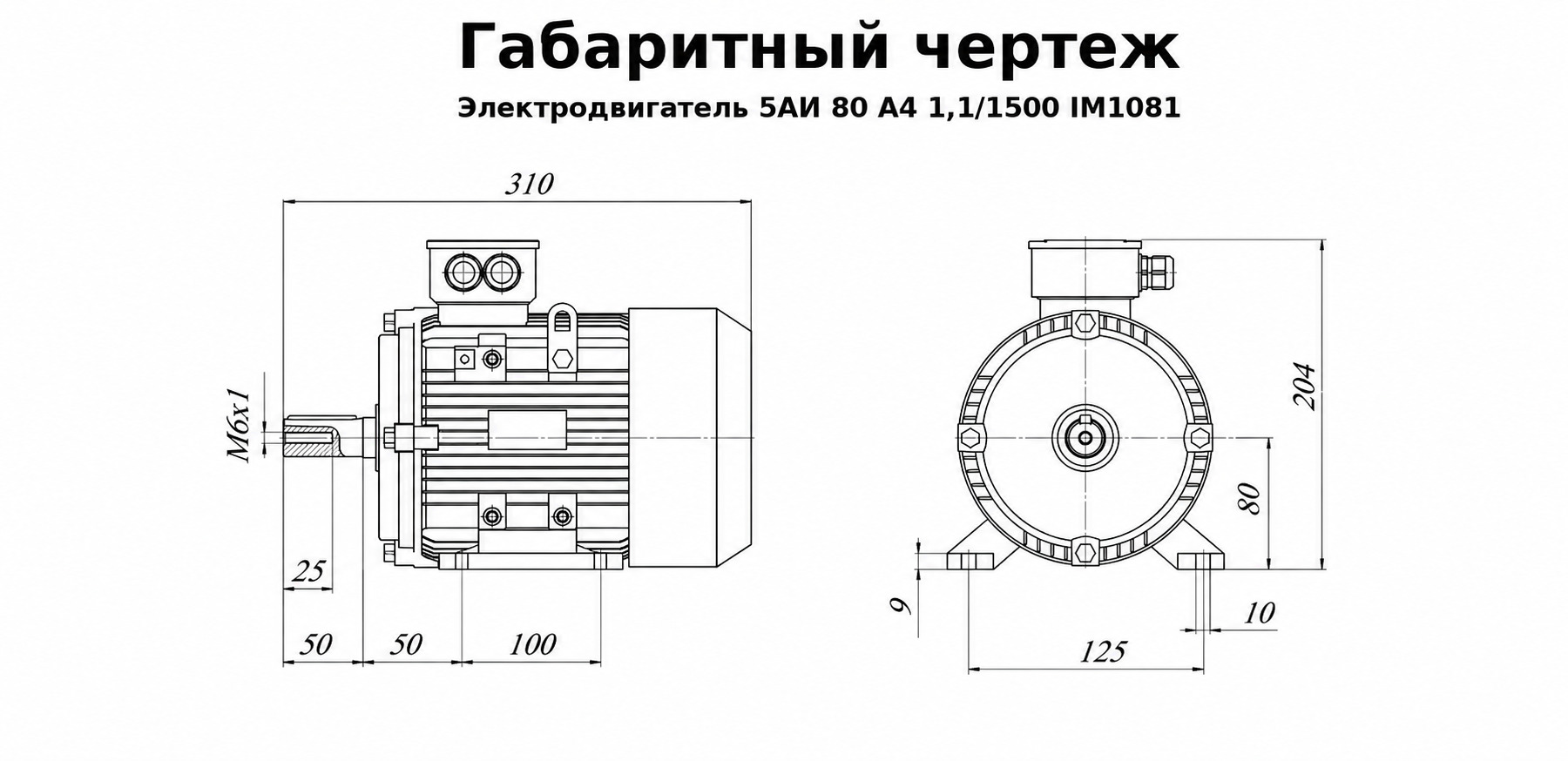

• При массе 11,9 кг и габаритах 180×310×204 мм двигатель монтируется без специальной подъёмной техники, но раму нужно проверить на нагрузку
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Служит источником механической энергии для небольших стационарных машин. Параметры 1,1 кВт и 1500 об/мин подбираются под момент сопротивления механизма.

Преимущества

• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• По паспорту КПД 77 %, cos φ 0,81 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Пусковые характеристики указаны в паспорте (5,5 по току, 2,3 по моменту) — не придётся запрашивать их у завода
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
