Электродвигатель 5АИ 71 В8 0,25/750 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,25 кВт. Восьмиполюсное исполнение с синхронной частотой 750 об/мин — самое тихоходное в серии. Обороты вдвое ниже, чем у четырёхполюсного аналога. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Число 71 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Деревообрабатывающие линии — подача и накопители
• Вентиляция большого сечения — низкооборотные вентиляторы
• Очистные сооружения — приводы скребковых механизмов
• Сушильные и охладительные установки
• Складская механизация

Условия эксплуатации и монтажа

• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Высота оси вращения 71 мм — проверьте совпадение с посадочным местом заменяемого двигателя

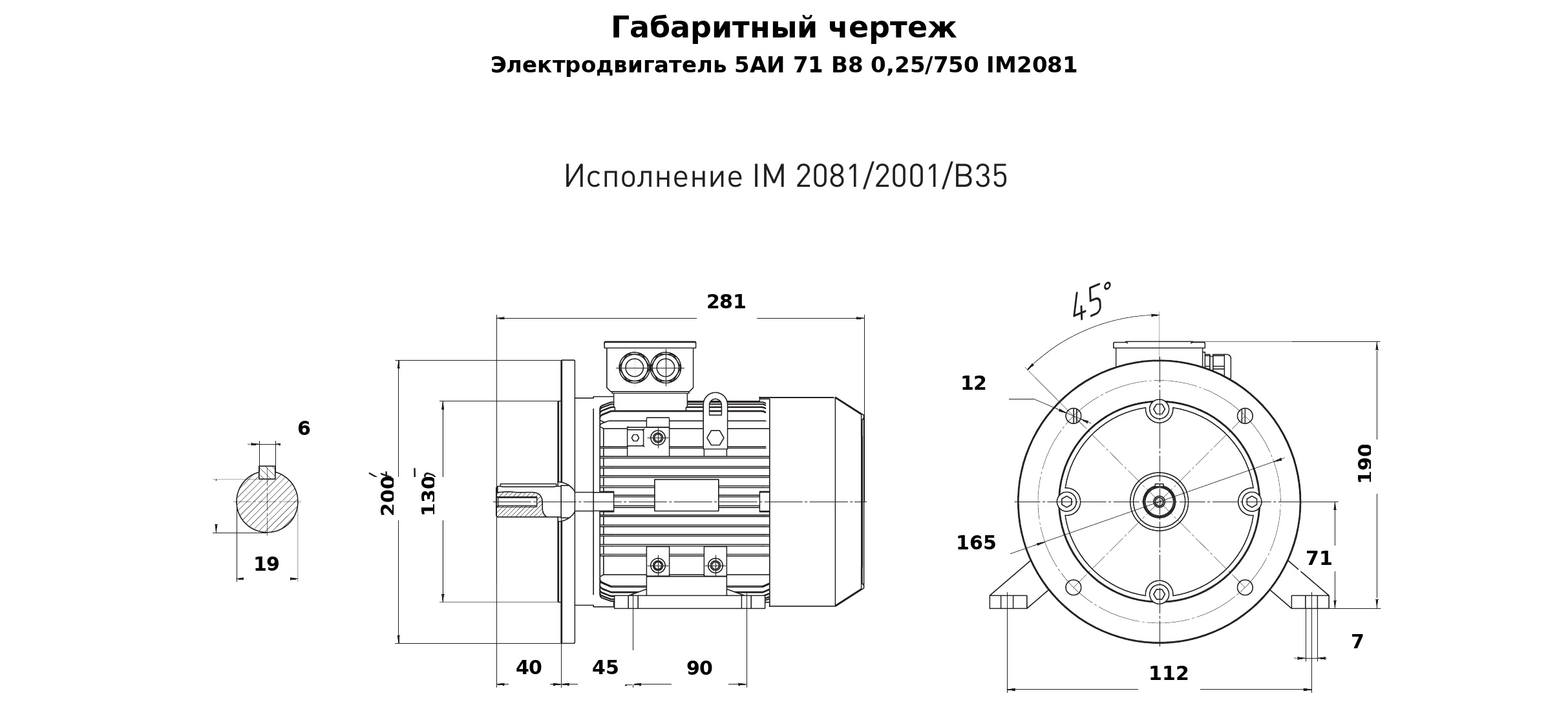

• Вес 13 кг, размеры 205×281×190 мм: заложите эти цифры в расчёт опорной конструкции
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Задача двигателя — вращать рабочий орган машины с заданной скоростью. При 0,25 кВт и 750 об/мин он рассчитан на компактные приводы вспомогательного оборудования.

Преимущества

• Прямой привод тихоходной машины без редуктора: меньше узлов, меньше точек обслуживания
• Низкие обороты снижают вибрацию и износ приводимого механизма
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• По паспорту КПД 55,6 %, cos φ 0,65 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратность пускового тока 4,6 и пускового момента 1,9 — данные для проверки, потянет ли сеть прямой пуск
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных
