Электродвигатель 5АИ 71 А4 FT85 0,55/1500 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,55 кВт. Четыре полюса, синхронная частота 1500 об/мин. Универсальное сочетание момента и скорости, закрывающее основную часть общепромышленных приводов. По монтажной схеме это IM2181 — лапы с малым фланцем. Малый и большой фланцы невзаимозаменяемы, поэтому исполнение указывается в марке отдельно. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Расшифровка марки: 71 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Вентиляция — канальные и радиальные вентиляторы
• Деревообработка — станки и подающие механизмы
• Станкостроение и ремонтные производства
• Коммунальное хозяйство — насосные и котельные установки
• Пищевая промышленность — тестомесы, дозаторы, транспортёры

Условия эксплуатации и монтажа

• Малый фланец не встанет на посадочное место под большой — сверьте диаметр и число отверстий до заказа
• Комбинация лап и фланца позволяет выбрать схему монтажа по месту, но присоединительные размеры фланца фиксированы
• Высота оси вращения 71 мм — проверьте совпадение с посадочным местом заменяемого двигателя

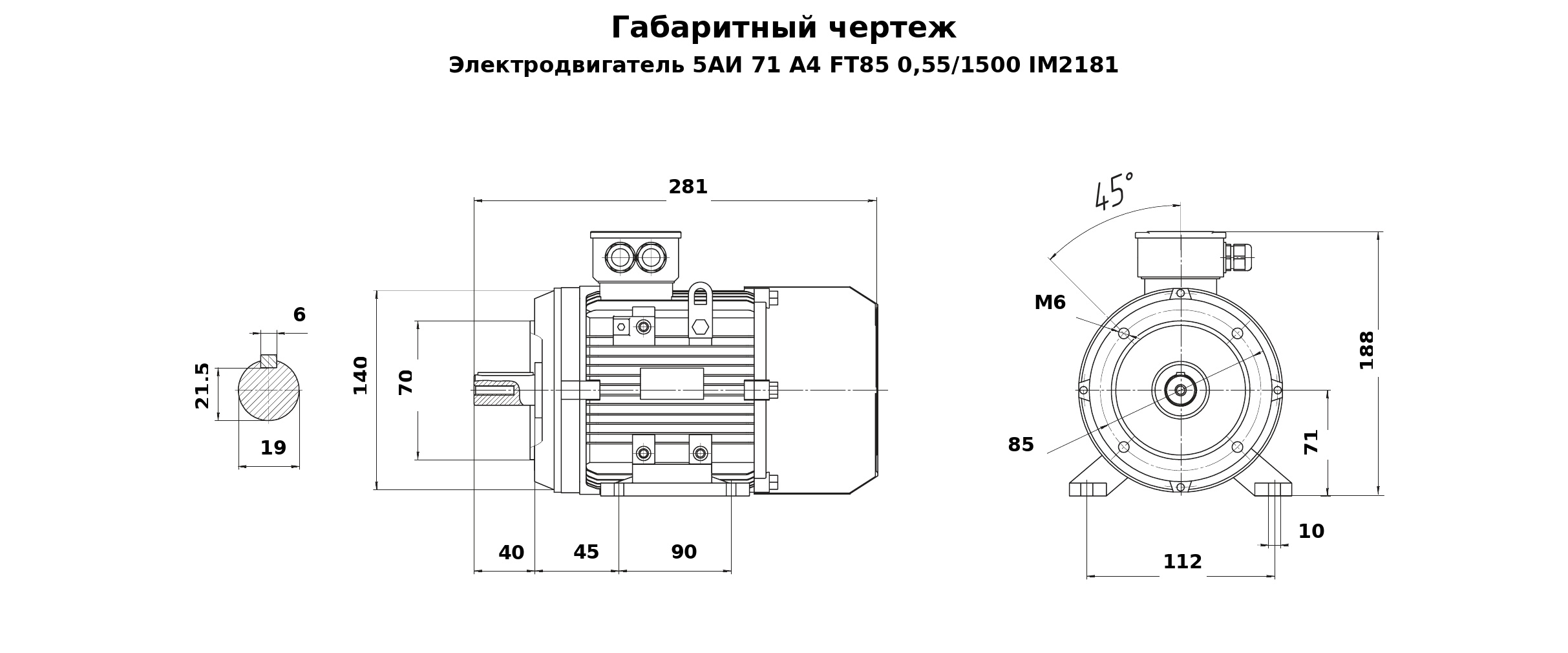

• Массогабаритные данные (6 кг, 150×247×151 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Дополнительный индекс в обозначении (FT85) уточняйте у менеджера: он влияет на комплектацию
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Задача двигателя — вращать рабочий орган машины с заданной скоростью. При 0,55 кВт и 1500 об/мин он рассчитан на компактные приводы вспомогательного оборудования.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Малый фланец экономит место в стеснённом узле там, где большой фланец не проходит по габаритам
• КПД 67 % и cos φ 0,75 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Кратность пускового тока 6,1 и пускового момента 2,2 — данные для проверки, потянет ли сеть прямой пуск
• Общепромышленное исполнение: базовая серия без специализации под крановые (МТ, АМТ) или частотно-регулируемые (АДЧР) приводы — доступнее специализированных при типовых задачах

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
