Электродвигатель 5АИ 63 В4 FT100 0,37/1500 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,37 кВт. Исполнение на четыре полюса, 1500 об/мин. Стандарт для приводов насосов, вентиляторов и конвейеров средней мощности. По монтажной схеме это IM2181 — лапы с малым фланцем. Малый и большой фланцы невзаимозаменяемы, поэтому исполнение указывается в марке отдельно. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 63 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Вентиляция — канальные и радиальные вентиляторы
• Конвейерный транспорт и мотор-редукторные группы
• Деревообработка — станки и подающие механизмы
• Водоснабжение и отопление — насосы, циркуляционные агрегаты
• Пищевая промышленность — тестомесы, дозаторы, транспортёры

Условия эксплуатации и монтажа

• При замене двигателя с исполнением IM2081 на IM2181 фланцевое соединение придётся переделывать
• Малый фланец не встанет на посадочное место под большой — сверьте диаметр и число отверстий до заказа
• Посадочная высота оси вращения — 63 мм; при замене штатного агрегата этот размер должен совпасть

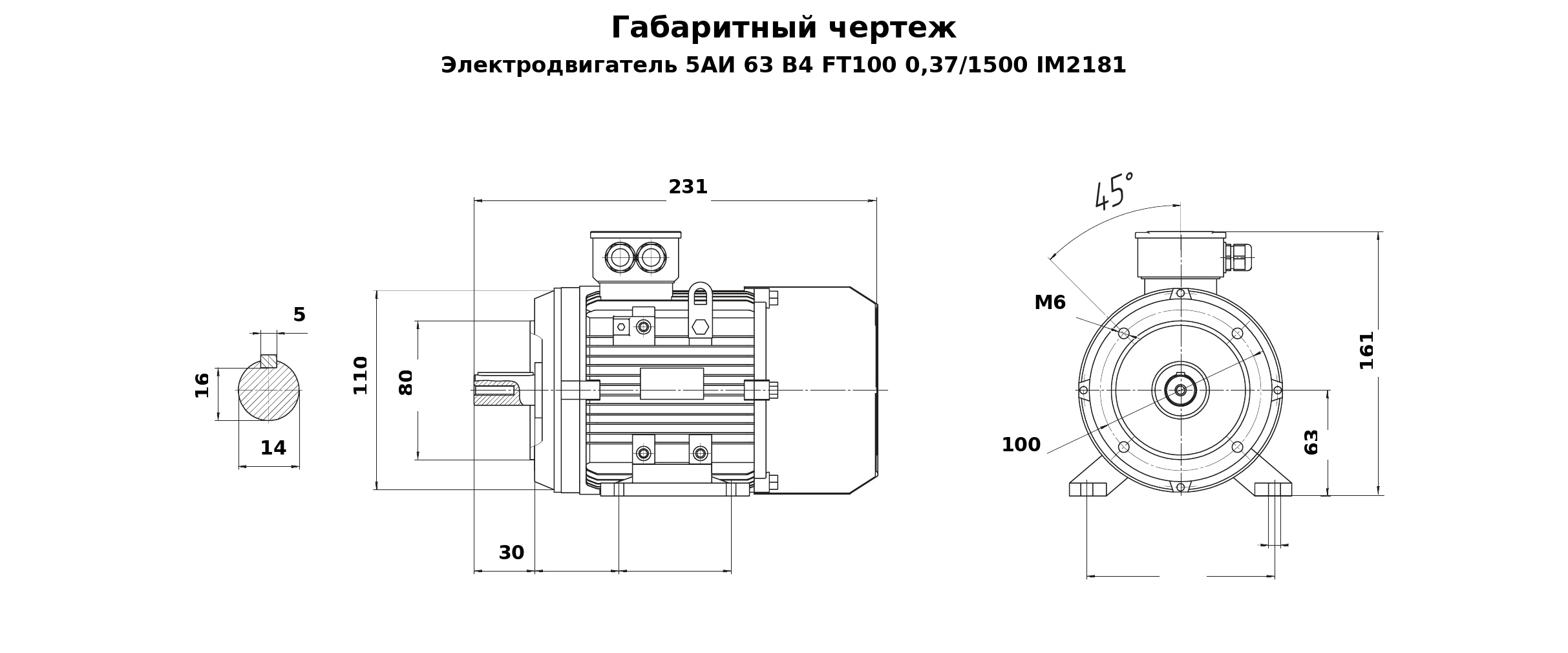

• Масса 8,1 кг, габариты 150×231×180 мм — учитывайте при расчёте рамы и подъёмных работ
• Дополнительный индекс в обозначении (FT100) уточняйте у менеджера: он влияет на комплектацию
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Служит источником механической энергии для небольших стационарных машин. Параметры 0,37 кВт и 1500 об/мин подбираются под момент сопротивления механизма.

Преимущества

• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Двойная схема крепления: лапы для опоры, фланец для соосного присоединения к механизму
• Заявленный КПД 68 % и коэффициент мощности 0,7 позволяют оценить реальное потребление до покупки
• Данные по пуску: ток 5 Iн, момент 2,1 Мн — этого хватит для расчёта пусковой аппаратуры
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных
