Электродвигатель 5АИ 63 В2 FT100 0,55/3000 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,55 кВт. Исполнение на два полюса, 3000 об/мин синхронной частоты. Самый компактный вариант серии при заданной мощности. IM2181 — лапно-фланцевое исполнение с малым фланцем. Выбирают, когда габарит присоединительного узла ограничен, а опора на лапы всё же нужна. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Число 63 соответствует высоте оси вращения в миллиметрах; полюсность зашифрована цифрой после буквенного индекса.

Отрасли применения

• Водоснабжение и насосные станции — привод центробежных насосов
• Металлообработка — шлифовальные и заточные станки
• Компрессорное оборудование
• Полиграфия и упаковочные линии
• Деревообработка — приводы пильных и фрезерных узлов

Условия эксплуатации и монтажа

• Комбинация лап и фланца позволяет выбрать схему монтажа по месту, но присоединительные размеры фланца фиксированы
• При замене двигателя с исполнением IM2081 на IM2181 фланцевое соединение придётся переделывать
• Посадочная высота оси вращения — 63 мм; при замене штатного агрегата этот размер должен совпасть

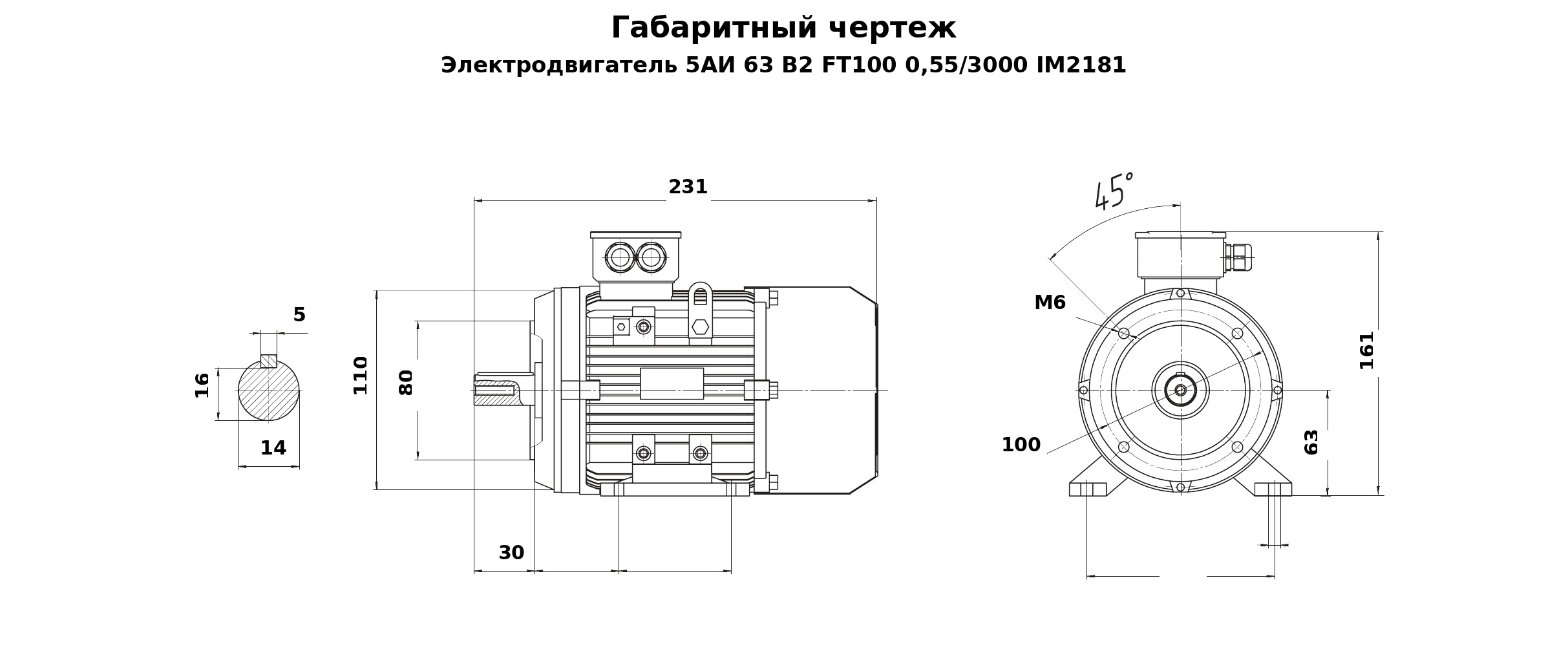

• Масса 8,6 кг, габариты 150×231×180 мм — учитывайте при расчёте рамы и подъёмных работ
• Дополнительный индекс в обозначении (FT100) уточняйте у менеджера: он влияет на комплектацию
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Служит источником механической энергии для небольших стационарных машин. Параметры 0,55 кВт и 3000 об/мин подбираются под момент сопротивления механизма.

Преимущества

• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Малый фланец экономит место в стеснённом узле там, где большой фланец не проходит по габаритам
• Энергетические показатели известны заранее: КПД 75 %, коэффициент мощности 0,85
• Пусковые характеристики указаны в паспорте (5 по току, 2,2 по моменту) — не придётся запрашивать их у завода
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Поставка от Электрогидромаша: гарантия производителя, отгрузка со склада, техподдержка при подборе. Сомневаетесь между монтажными исполнениями — опишите узел, подскажем, какое подойдёт.
