Электродвигатель 5АИ 63 А6 FT100 0,18/1000 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,18 кВт. Синхронная частота вращения 1000 об/мин при шести полюсах. Такое исполнение выбирают для тихоходных приводов, когда требуется пониженная частота вращения. Монтаж по IM2181: четыре лапы плюс фланцевый щит уменьшённого размера. Схема та же, что у IM2081, но фланец другой — при подборе это первое, что нужно сверить. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. В обозначении число 63 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Текстильное оборудование
• Коммунальное хозяйство — насосное оборудование
• Горнодобывающая отрасль — питатели и грохоты малой мощности
• Химическая промышленность — мешалки, реакторные приводы
• Деревообработка — тихоходные подающие механизмы

Условия эксплуатации и монтажа

• Малый фланец не встанет на посадочное место под большой — сверьте диаметр и число отверстий до заказа
• Комбинация лап и фланца позволяет выбрать схему монтажа по месту, но присоединительные размеры фланца фиксированы
• Высота оси вращения 63 мм — проверьте совпадение с посадочным местом заменяемого двигателя

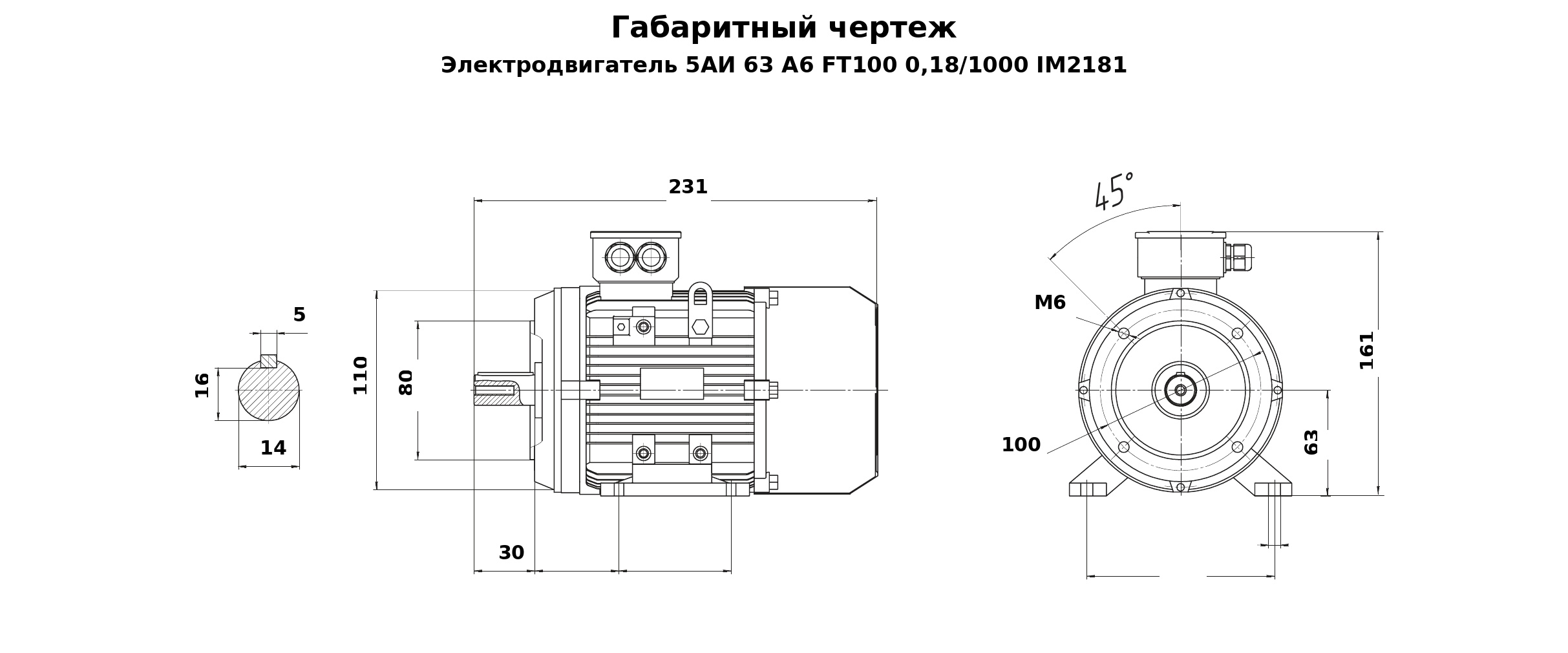

• Габариты 170×231×180 мм и масса 11 кг — исходные данные для компоновки узла и выбора такелажа
• Дополнительный индекс в обозначении (FT100) уточняйте у менеджера: он влияет на комплектацию
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Задача двигателя — вращать рабочий орган машины с заданной скоростью. При 0,18 кВт и 1000 об/мин он рассчитан на компактные приводы вспомогательного оборудования.

Преимущества

• Мягкий разгон снижает динамические нагрузки на приводимый механизм
• Тихоходный привод часто позволяет обойтись без редуктора и убрать одно звено из кинематики
• Малый фланец экономит место в стеснённом узле там, где большой фланец не проходит по габаритам
• По паспорту КПД 56,6 %, cos φ 0,63 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратности 5 по току и 2,1 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы
