Электродвигатель 5АИ 63 А4 FT100 0,25/1500 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,25 кВт. Синхронная частота 1500 об/мин при четырёх полюсах — компромисс между быстроходными и тихоходными исполнениями: умеренный шум при сохранении компактности. Монтаж по IM2181: четыре лапы плюс фланцевый щит уменьшённого размера. Схема та же, что у IM2081, но фланец другой — при подборе это первое, что нужно сверить. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 63 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Вентиляция — канальные и радиальные вентиляторы
• Водоснабжение и отопление — насосы, циркуляционные агрегаты
• Станкостроение и ремонтные производства
• Коммунальное хозяйство — насосные и котельные установки
• Конвейерный транспорт и мотор-редукторные группы

Условия эксплуатации и монтажа

• Комбинация лап и фланца позволяет выбрать схему монтажа по месту, но присоединительные размеры фланца фиксированы
• При замене двигателя с исполнением IM2081 на IM2181 фланцевое соединение придётся переделывать
• Убедитесь, что рама рассчитана на высоту оси вращения 63 мм

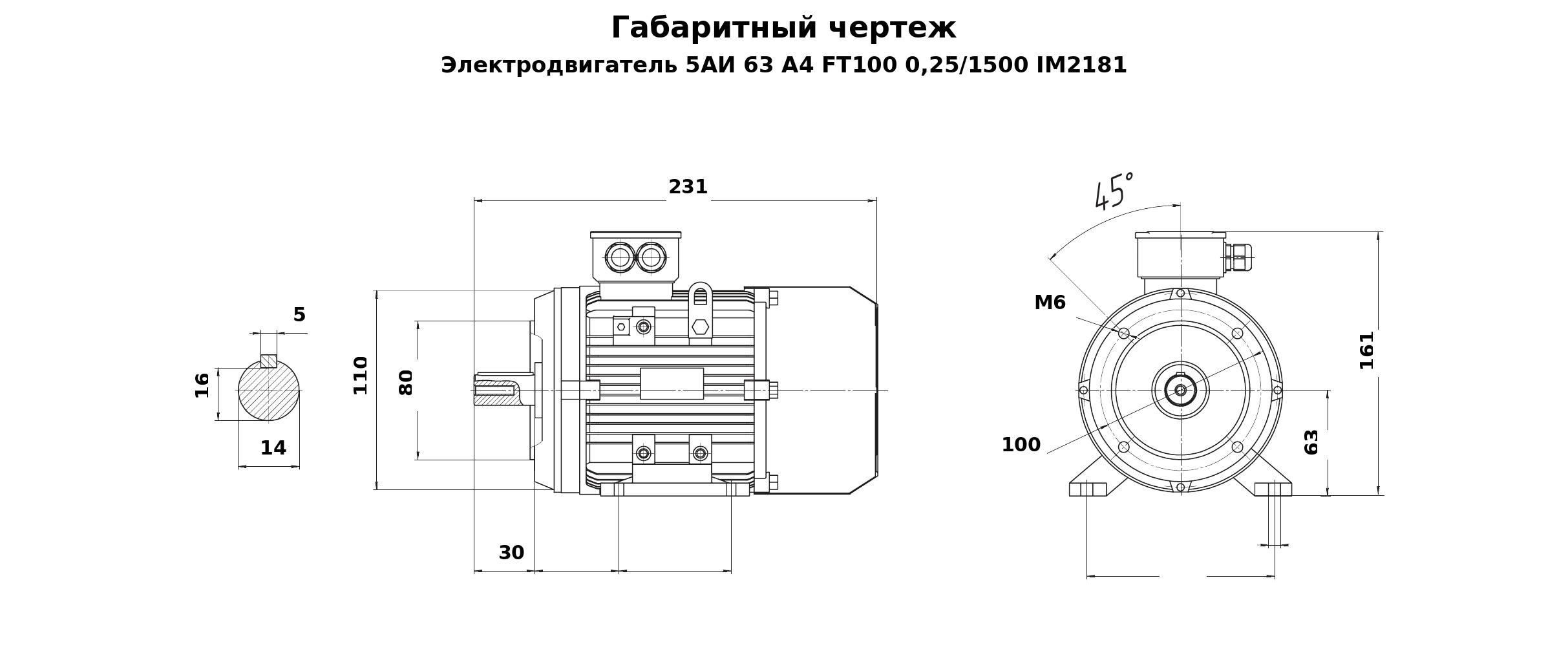

• Габариты 180×231×180 мм и масса 5,1 кг — исходные данные для компоновки узла и выбора такелажа
• Дополнительный индекс в обозначении (FT100) уточняйте у менеджера: он влияет на комплектацию
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Двигатель преобразует электрическую энергию в механическую и служит приводом промышленного оборудования. Мощность 0,25 кВт при синхронной частоте 1500 об/мин закрывает задачи приводов малой мощности — от насосов и вентиляторов до станочных узлов.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Малый фланец экономит место в стеснённом узле там, где большой фланец не проходит по габаритам
• КПД 68 % и cos φ 0,67 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Данные по пуску: ток 5 Iн, момент 2,1 Мн — этого хватит для расчёта пусковой аппаратуры
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Электрогидромаш поставляет общепромышленные электродвигатели с гарантией и складским наличием по ходовым позициям. Инженеры помогут выбрать между исполнениями и проверят, встанет ли двигатель на существующее место.
