Электродвигатель 5АИ 63 А4 0,25/1500 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,25 кВт. Четыре полюса, синхронная частота 1500 об/мин. Универсальное сочетание момента и скорости, закрывающее основную часть общепромышленных приводов. IM2081 — лапы плюс фланцевый щит большого размера. Универсальный вариант: подходит и там, где нужна опора, и там, где двигатель крепится фланцем к насосу или редуктору. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Цифра 63 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Водоснабжение и отопление — насосы, циркуляционные агрегаты
• Конвейерный транспорт и мотор-редукторные группы
• Станкостроение и ремонтные производства
• Коммунальное хозяйство — насосные и котельные установки
• Сельское хозяйство — кормораздатчики, зернообрабатывающее оборудование

Условия эксплуатации и монтажа

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Посадочная высота оси вращения — 63 мм; при замене штатного агрегата этот размер должен совпасть

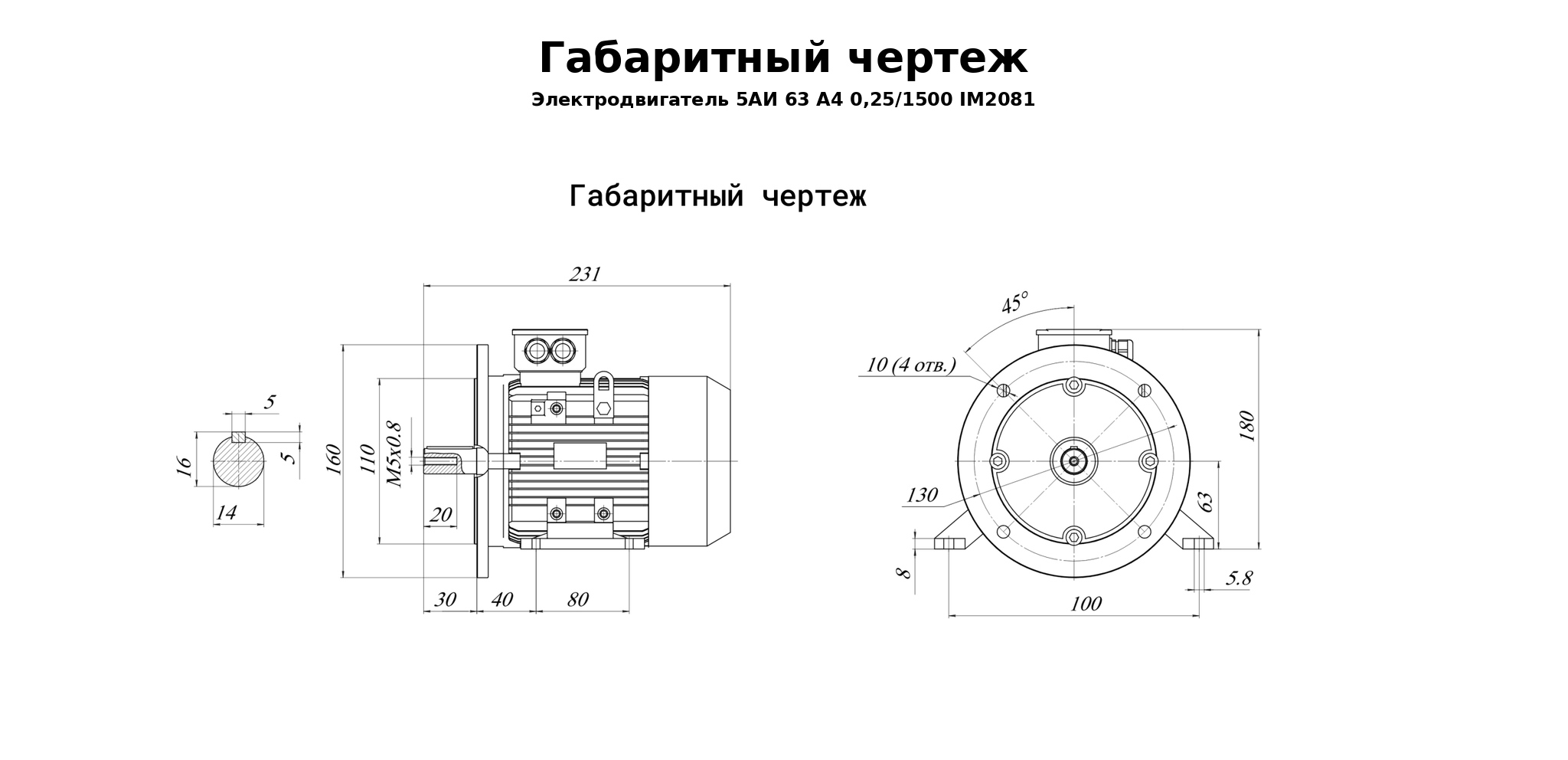

• При массе 5,1 кг и габаритах 180×231×180 мм двигатель монтируется без специальной подъёмной техники, но раму нужно проверить на нагрузку
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Задача двигателя — вращать рабочий орган машины с заданной скоростью. При 0,25 кВт и 1500 об/мин он рассчитан на компактные приводы вспомогательного оборудования.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• Коэффициент полезного действия 68 % при cos φ 0,67 — исходные данные для расчёта сечения кабеля и уставок защиты
• Пусковые характеристики указаны в паспорте (5 по току, 2,1 по моменту) — не придётся запрашивать их у завода
• Общепромышленное исполнение: базовая серия без специализации под крановые (МТ, АМТ) или частотно-регулируемые (АДЧР) приводы — доступнее специализированных при типовых задачах

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
