Электродвигатель 5АИ 56 В2 0,25/3000 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,25 кВт. Двухполюсное исполнение даёт синхронную частоту 3000 об/мин — наибольшую в серии. При равной мощности такой двигатель компактнее и легче тихоходных аналогов. Исполнение IM2081 сочетает лапы и большой присоединительный фланец. Комбинированный монтаж позволяет и опереть двигатель на раму, и состыковать его с корпусом рабочей машины. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. В обозначении число 56 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Водоснабжение и насосные станции — привод центробежных насосов
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Компрессорное оборудование
• Полиграфия и упаковочные линии
• Химические производства — приводы циркуляционных насосов

Условия эксплуатации и монтажа

• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма

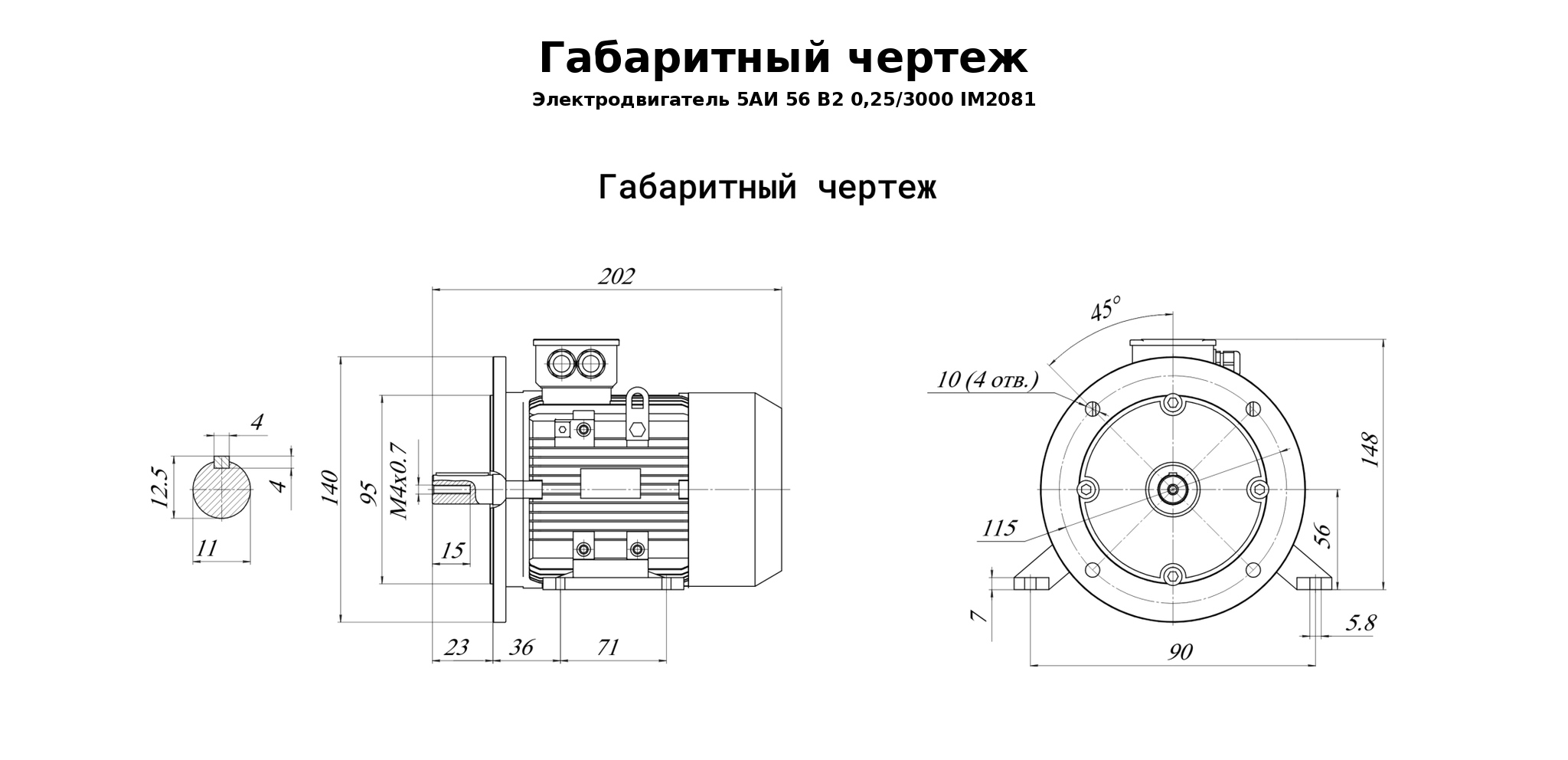

• Высота оси 56 мм — ключевой размер при подборе замены, проверьте его в первую очередь
• Масса 4 кг, габариты 135×221×133 мм — учитывайте при расчёте рамы и подъёмных работ
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Используется как приводной двигатель механизмов малой мощности. Отдаваемая мощность 0,25 кВт при синхронной частоте 3000 об/мин определяет круг применения — оборудование с ровной, не меняющейся скачками нагрузкой.

Преимущества

• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• По паспорту КПД 66 %, cos φ 0,81 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратности 5,5 по току и 2,2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
