Электродвигатель 5АИ 50 МВ2 0,12/3000 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,12 кВт. Два полюса, синхронная частота 3000 об/мин. Самая быстроходная группа серии: мощность снимается с меньшего сердечника, отсюда выигрыш по массе и посадочным размерам. Монтаж по IM2181: четыре лапы плюс фланцевый щит уменьшённого размера. Схема та же, что у IM2081, но фланец другой — при подборе это первое, что нужно сверить. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 50 соответствует высоте оси вращения в миллиметрах; полюсность зашифрована цифрой после буквенного индекса.

Отрасли применения

• Водоснабжение и насосные станции — привод центробежных насосов
• Судовое и портовое оборудование малой мощности
• Металлообработка — шлифовальные и заточные станки
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Вентиляция и кондиционирование — вентиляторы среднего и высокого давления

Условия эксплуатации и монтажа

• При замене двигателя с исполнением IM2081 на IM2181 фланцевое соединение придётся переделывать
• Комбинация лап и фланца позволяет выбрать схему монтажа по месту, но присоединительные размеры фланца фиксированы
• Убедитесь, что рама рассчитана на высоту оси вращения 50 мм

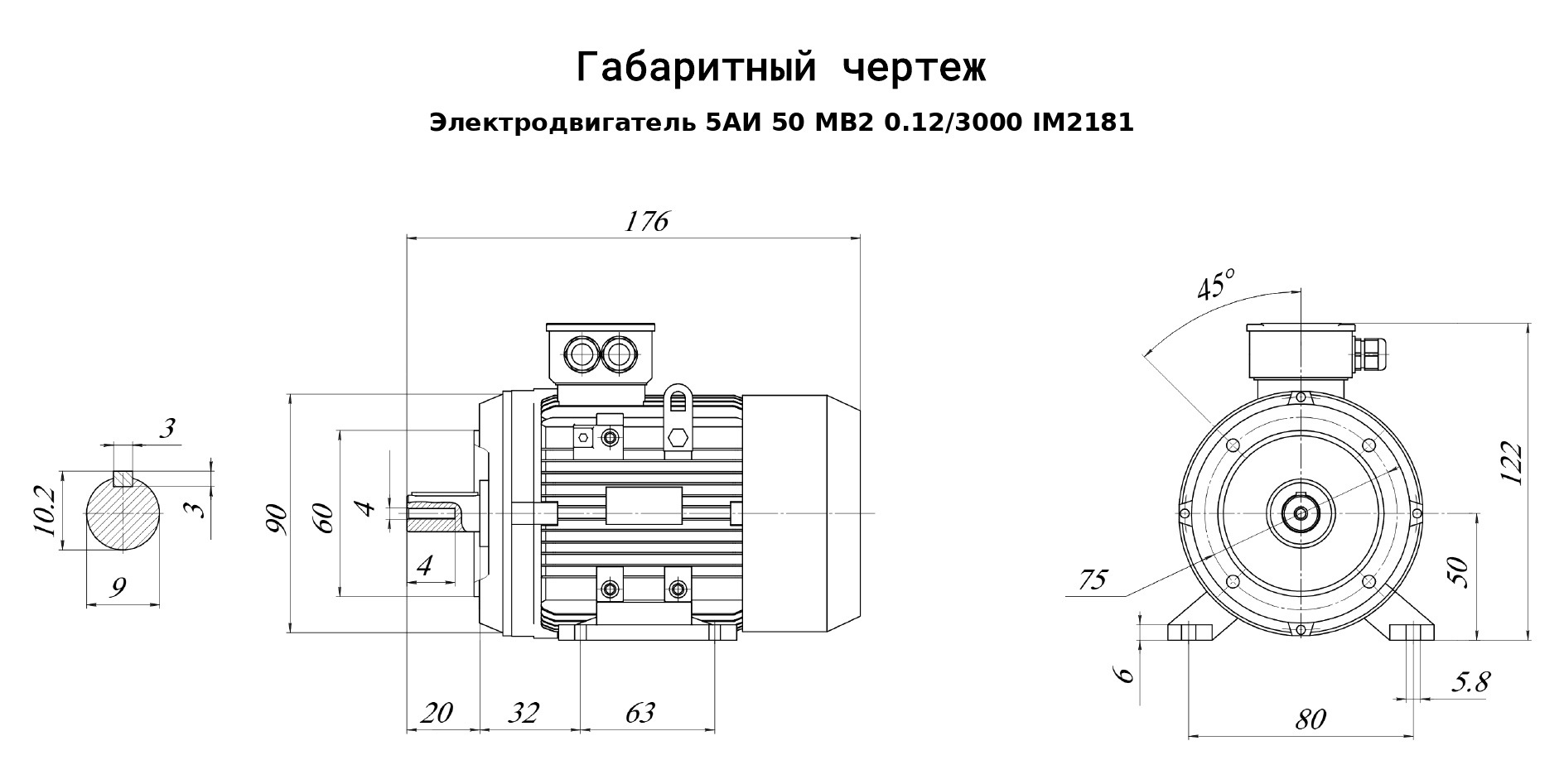

• Массогабаритные данные (5 кг, 150×176×122 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Служит источником механической энергии для небольших стационарных машин. Параметры 0,12 кВт и 3000 об/мин подбираются под момент сопротивления механизма.

Преимущества

• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Двойная схема крепления: лапы для опоры, фланец для соосного присоединения к механизму
• Коэффициент полезного действия 63 % при cos φ 0,75 — исходные данные для расчёта сечения кабеля и уставок защиты
• Пусковые характеристики указаны в паспорте (5 по току, 2 по моменту) — не придётся запрашивать их у завода
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

Электрогидромаш поставляет общепромышленные электродвигатели с гарантией и складским наличием по ходовым позициям. Инженеры помогут выбрать между исполнениями и проверят, встанет ли двигатель на существующее место.
