Электродвигатель 5АИ 50 МА4 0,06/1500 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,06 кВт. Четыре полюса, синхронная частота 1500 об/мин. Универсальное сочетание момента и скорости, закрывающее основную часть общепромышленных приводов. Монтаж по IM1081: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. В обозначении число 50 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Конвейерный транспорт и мотор-редукторные группы
• Коммунальное хозяйство — насосные и котельные установки
• Сельское хозяйство — кормораздатчики, зернообрабатывающее оборудование
• Деревообработка — станки и подающие механизмы
• Водоснабжение и отопление — насосы, циркуляционные агрегаты

Условия эксплуатации и монтажа

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Высота оси 50 мм — ключевой размер при подборе замены, проверьте его в первую очередь

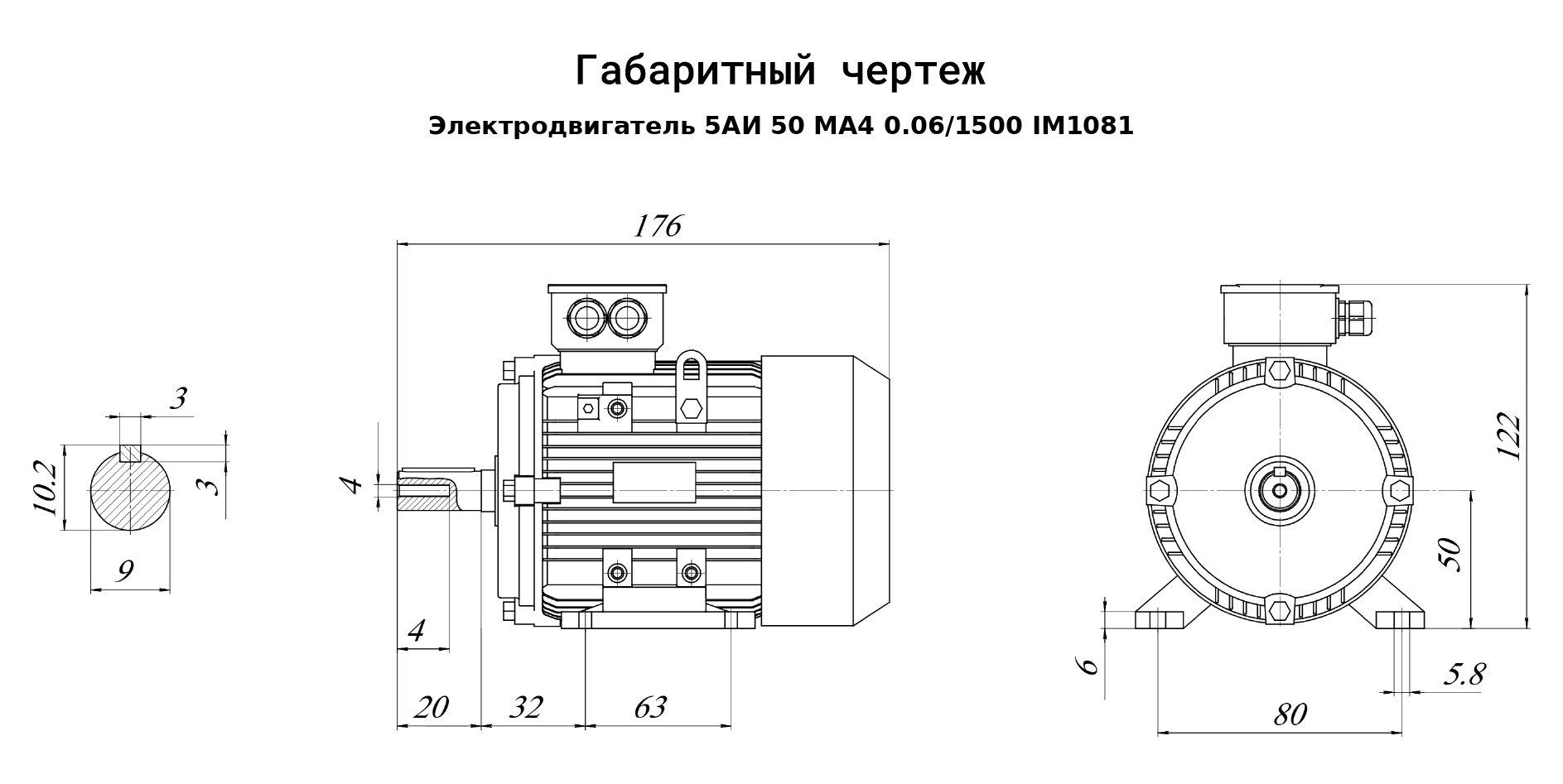

• При массе 2,6 кг и габаритах 150×176×122 мм двигатель монтируется без специальной подъёмной техники, но раму нужно проверить на нагрузку
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Задача двигателя — вращать рабочий орган машины с заданной скоростью. При 0,06 кВт и 1500 об/мин он рассчитан на компактные приводы вспомогательного оборудования.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Под 1500 об/мин рассчитано большинство серийных редукторов и насосов — привод собирается без промежуточных звеньев
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• КПД 53 % и cos φ 0,63 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Кратности 4,5 по току и 2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

Электрогидромаш отгружает электродвигатели АИР и 5АИ напрямую, без посредников. Гарантия производителя, склад, консультация инженера при подборе. Опишите приводимый механизм — предложим подходящий типоразмер и исполнение.
