Электродвигатель 5АИ 50 МА2 0,09/3000 IM2181

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 0,09 кВт. Исполнение на два полюса, 3000 об/мин синхронной частоты. Самый компактный вариант серии при заданной мощности. Исполнение IM2181 — лапы и малый присоединительный фланец. Компактнее варианта с большим фланцем, применяется там, где ответное посадочное место имеет уменьшённый диаметр. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. В обозначении число 50 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Металлообработка — шлифовальные и заточные станки
• Вентиляция и кондиционирование — вентиляторы среднего и высокого давления
• Полиграфия и упаковочные линии
• Деревообработка — приводы пильных и фрезерных узлов
• Водоснабжение и насосные станции — привод центробежных насосов

Условия эксплуатации и монтажа

• При замене двигателя с исполнением IM2081 на IM2181 фланцевое соединение придётся переделывать
• Комбинация лап и фланца позволяет выбрать схему монтажа по месту, но присоединительные размеры фланца фиксированы
• Убедитесь, что рама рассчитана на высоту оси вращения 50 мм

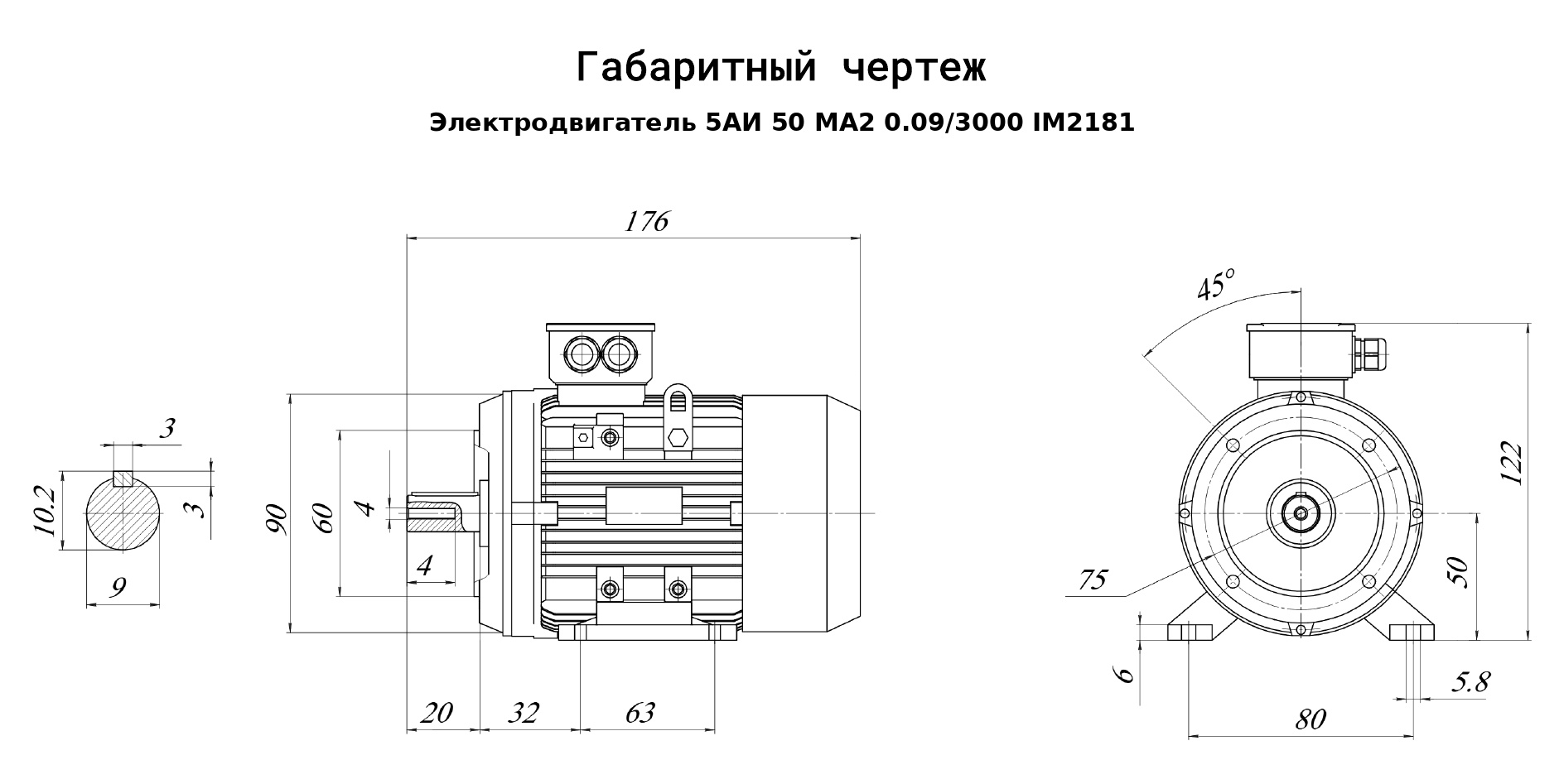

• Габариты 150×176×122 мм и масса 2,2 кг — исходные данные для компоновки узла и выбора такелажа
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Используется как приводной двигатель механизмов малой мощности. Отдаваемая мощность 0,09 кВт при синхронной частоте 3000 об/мин определяет круг применения — оборудование с ровной, не меняющейся скачками нагрузкой.

Преимущества

• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Быстроходное исполнение выгоднее по цене за киловатт, чем тихоходные аналоги той же мощности
• Малый фланец экономит место в стеснённом узле там, где большой фланец не проходит по габаритам
• КПД 60 % и cos φ 0,75 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Кратности 4,5 по току и 2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Электрогидромаш отгружает электродвигатели АИР и 5АИ напрямую, без посредников. Гарантия производителя, склад, консультация инженера при подборе. Опишите приводимый механизм — предложим подходящий типоразмер и исполнение.
