Электродвигатель 5АИ 355 S6 160/1000 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 160 кВт. Исполнение на шесть полюсов, 1000 об/мин синхронной частоты. Промежуточная ступень между универсальными 1500 и самыми тихоходными 750 об/мин. Монтаж по IM1081: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. В обозначении число 355 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Насосные агрегаты систем теплоснабжения
• Цементное производство — приводы вращающихся агрегатов
• Целлюлозно-бумажная промышленность
• Сельхозпереработка — сушильные и зерновые комплексы
• Магистральные конвейеры и транспортные системы

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности

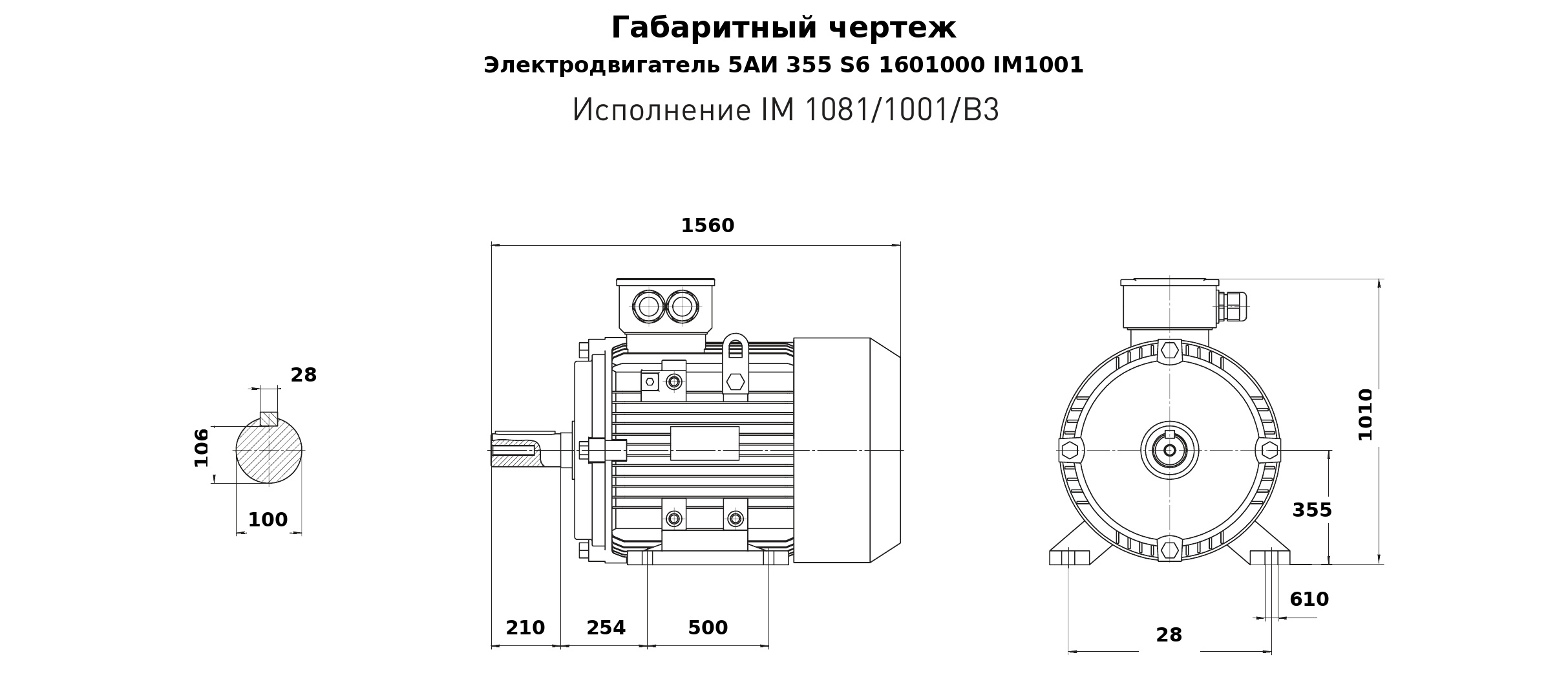

• Высота оси вращения 355 мм определяет посадочное место: сверьте её с чертежом рамы
• При массе 1280 кг двигатель монтируется краном; габариты 840×1560×800 мм заложите в компоновку машинного зала
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Применяется в составе приводов ответственных агрегатов: насосных станций, дутьевых машин, дробильно-размольного оборудования. Мощность 160 кВт, синхронная частота 1000 об/мин.

Преимущества

• Мягкий разгон снижает динамические нагрузки на приводимый механизм
• Меньшая скорость вращения — меньше требований к балансировке рабочего органа
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• Энергетические показатели известны заранее: КПД 94,5 %, коэффициент мощности 0,9
• Пусковой ток превышает номинальный в 6,5 раза, пусковой момент — в 1,9: по этим цифрам проверяется возможность прямого пуска
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
