Электродвигатель 5АИ 355 LC4 450/1500 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 450 кВт. Четырёхполюсная машина, 1500 об/мин синхронной частоты. Обороты, под которые спроектировано большинство серийных редукторов и насосов. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 355 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Металлообрабатывающие и прокатные линии
• Промышленная вентиляция и системы аспирации
• Водоканалы и насосные станции — приводы центробежных насосов
• Компрессорные и насосные группы предприятий
• Химическая и нефтехимическая промышленность

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении

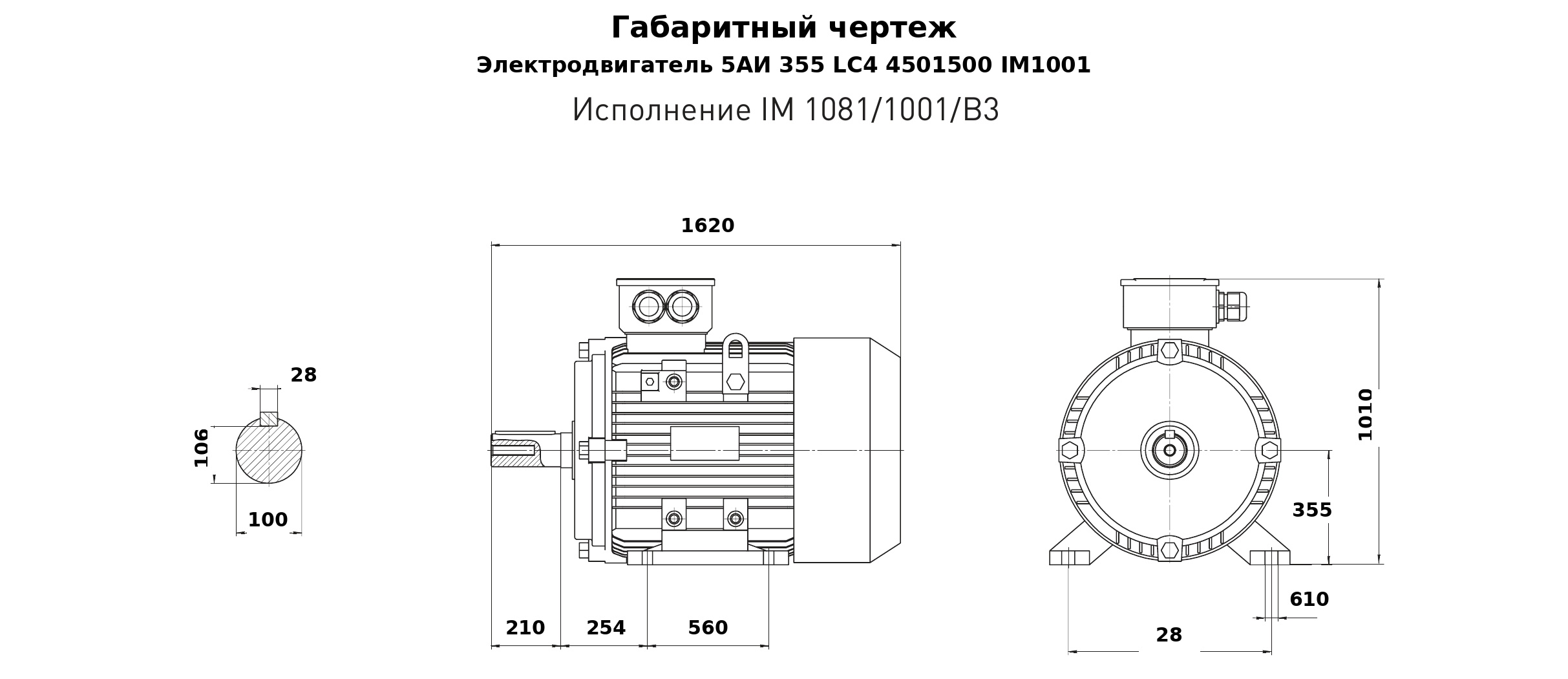

• Высота оси 355 мм — ключевой размер при подборе замены, проверьте его в первую очередь
• Вес 1900 кг и размеры 770×1980×1250 мм требуют подготовленного фундамента и проверенных путей подачи оборудования
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Используется в приводах магистрального и цехового оборудования большой мощности. Параметры 450 кВт и 1500 об/мин определяют схему пуска и требования к сети.

Преимущества

• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• По паспорту КПД 95,8 %, cos φ 0,91 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Пусковые характеристики указаны в паспорте (6,9 по току, 2,1 по моменту) — не придётся запрашивать их у завода
• Общепромышленное исполнение: базовая серия без специализации под крановые (МТ, АМТ) или частотно-регулируемые (АДЧР) приводы — доступнее специализированных при типовых задачах

Поставка от Электрогидромаша: гарантия производителя, отгрузка со склада, техподдержка при подборе. Сомневаетесь между монтажными исполнениями — опишите узел, подскажем, какое подойдёт.
