Электродвигатель 5АИ 315 М10 75/600 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 75 кВт. Синхронная частота 600 об/мин при десяти полюсах. Двигатель заменяет связку «быстроходная машина плюс редуктор». IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Цифра 315 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Мельницы, дробилки, крупные мешалки
• Приводы сгустителей и илоскрёбов
• Конвейеры большой протяжённости
• Дымососы и вентиляторы главного проветривания
• Тихоходные насосные агрегаты большой подачи

Условия эксплуатации и монтажа

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Посадочная высота оси вращения — 315 мм; при замене штатного агрегата этот размер должен совпасть

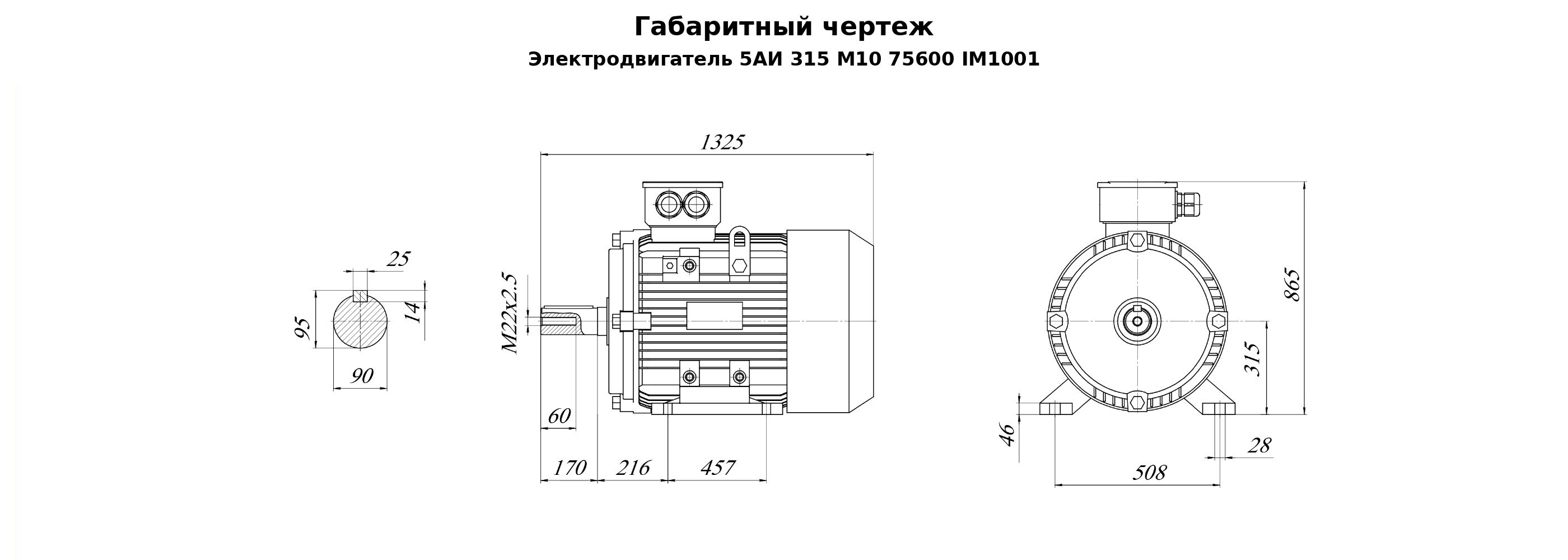

• При массе 960 кг двигатель монтируется краном; габариты 760×1325×660 мм заложите в компоновку машинного зала
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Используется в приводах магистрального и цехового оборудования большой мощности. Параметры 75 кВт и 600 об/мин определяют схему пуска и требования к сети.

Преимущества

• Высокий момент при низкой скорости снимает ударные нагрузки в кинематике
• Низкая частота вращения продлевает ресурс подшипниковых узлов и приводимого механизма
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• Заявленный КПД 93,3 % и коэффициент мощности 0,76 позволяют оценить реальное потребление до покупки
• Пусковой ток превышает номинальный в 5 раза, пусковой момент — в 1,2: по этим цифрам проверяется возможность прямого пуска
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных
